Як правильно обжимати мережевий кабель або виту пару

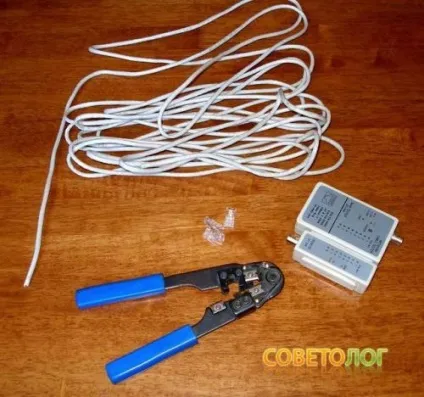

Для обтиску мережевого кабелю нам будуть потрібні наступні приналежності:

• Сам мережевий кабель - вита пара
• Коннектори RJ-45
• Обтискні кліщі або в простолюдді - обжимка
• Для перевірки вже обтиснень кручений пари ми скористаємося мережевим тестером, хоча це і не є обов'язковим. Можна потім просто під'єднати комп'ютер до мережного комутатора (свічу) або іншого комп'ютера і переконатися, що все в порядку.

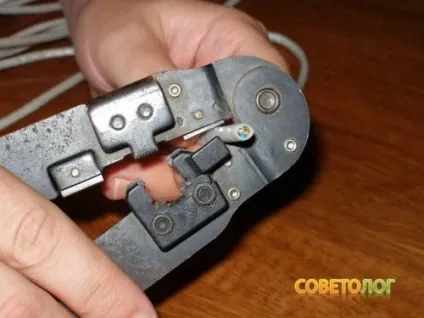

Отже, беремо кліщі (обтискача) і відрізаємо рваний кінець кабелю, якщо він дійсно рваний, щоб кінчик вийшов рівним, як показано нижче:

Ось так він ріжеться - дуже зручно. Виходить рівний край:

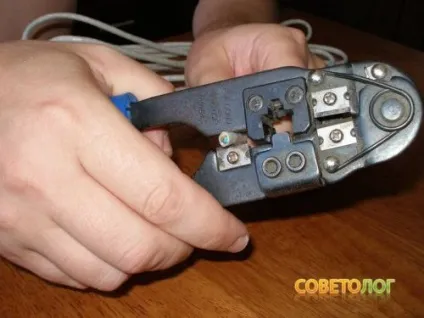

Далі іншою частиною обтискача надрезаем ізоляцію на кабелі сантиметрах в двох або навіть краще за три від обрізаного краю. Не бійтеся взяти більше - нічого страшного, навіть зручніше буде вирівнювати проводки, коли вони довше.

Надрізати потрібно так: не просто натиснути, а натиснути і прокрутити навколо дроти. ну щоб ізоляція по колу надрізають. Можна, звичайно, перетиснути і пошкодити проводки під ізоляцією, ну нічого страшного - просто обрізаємо зіпсований шматок кручений пари і пробуємо знову. Отже надрізали по колу:

Ізоляція по надрізу легко лопається і знімається:

Після зняття ізоляції ми з подивом виявляємо під нею 4 пари різнокольорових дротів, всього 8. Вони свити один з одним попарно, і ми розуміємо, чому мережевий кабель називають кручений парою!

Далі ми беремо і розкручуємо проводки окремо один від одного:

і розпрямляє їх рівненько. У цей момент до нас приходить розуміння, що чим довше ми обрізали кінчики, тим зручніше нам їх вирівнювати:

Далі маємо проводки горизонтально зліва - направо по схемі нашого обтиску для того щоб їх потім всунути в коннектор RJ-45:

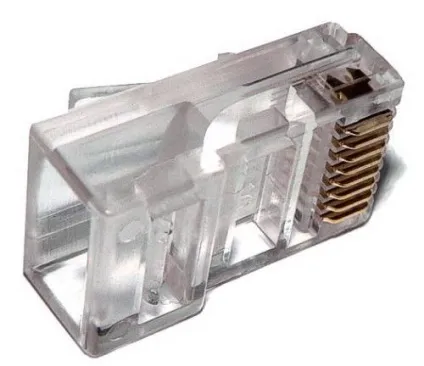

Це така прозора пластмасова штучка, яка вставляється в мережеву карту комп'ютера або в комутатор (свіч). Зазвичай коннектор має напрямні для дротів (8 шт.), Якщо немає, то можна задовбали вставляти в нього проводки (без вправності).

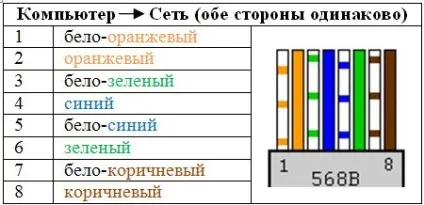

Зазвичай прийнято обжимати так:

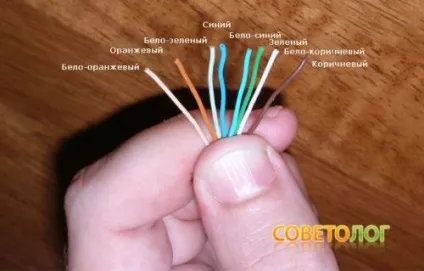

Так ми і маємо в своєму розпорядженні дроти зліва - направо:

На жаль нам дістався трохи безглуздий провід: біло-зеленого кольору практично немає, але все одно він обчислюється по іншим кольорам.

Потім ближче притискаємо проводки один до одного, щоб зручно було рівненько відрізати

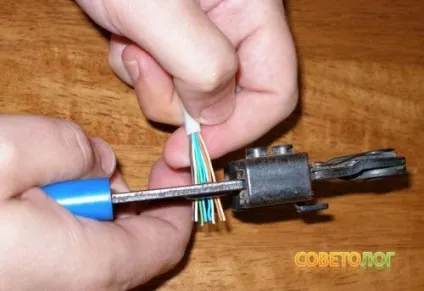

і обрізаємо нерівні кінці проводів

Вийшли рівні кінчики - все на одному рівні.

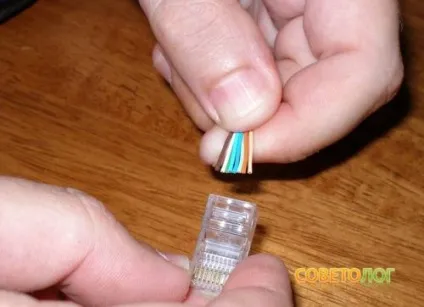

Беремо іншою рукою коннектор RJ-45 засувкою вниз:

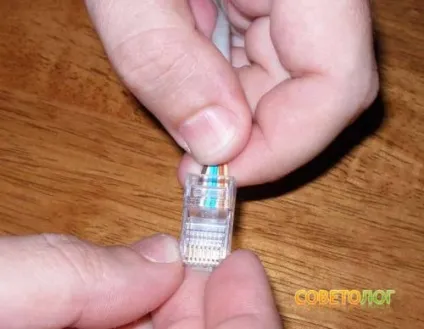

і вставляємо проводки в коннектор по напрямних, якщо вони є. А ось якщо немає, то довбати, поки не вставимо рівненько і за схемою.

Усе. Вставили і дотиснули до кінця, щоб ізоляція проводу увійшла всередину коннектора за фіксатор:

Дивимося на коннектор з боку контактів - переконуємося, що все проводки дійшли до кінця, все на одному рівні і всі кольори з тильного боку коннектора просвічуються. Ось тут ми робимо ще одне відкриття: як добре, що коннектор RJ-45 прозорий! Все видно.

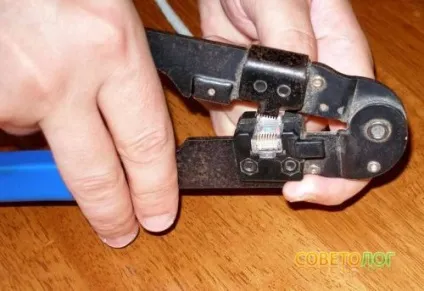

Обережно візьміть коннектор на кручений парі, щоб не вилетіли проводки, вставляємо його в обтискача:

Сильним вольовим натисканням на ручки обтискача стискаємо коннектор. Можна навіть двома руками. При цьому контакти коннектора проривають ізоляцію дротів, а фіксатор на коннекторе щільно притискає ізоляцію.

Для більшої впевненості можна ще раз натиснути. Витягуємо обтиснутий кінець кабелю з обтискача і ще раз перевіряємо кінці кабелю - все в порядку.

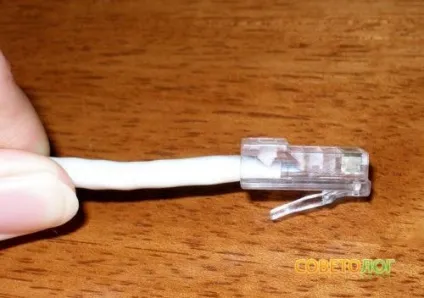

Готово. Ось такий правильний обтиск:

А ось неправильний обтиск:

При неправильному обтиску ізоляція не закріплена фіксатором коннектора. Виходить «хліпенько». Проведення Повисмикували, якщо хтось смикне сильніше за кабель, або шваброю зачеплять. Або просто почнуть рухати системний блок, а довжини проводів недостатньо (вони чітко розраховані або підв'язані), а витягнути обов'язково потрібно і швидко. А це обов'язково станеться.

Так що так виходить «на соплях»:

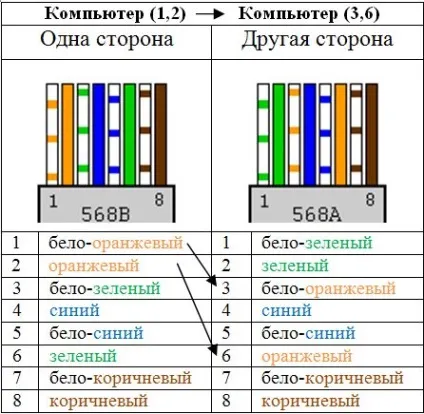

Якщо ми робимо мережу через Switch (свіч), то інший кінець дроту обжимаємо точно так же - це пряме з'єднання. Якщо просто з'єднуємо два комп'ютери без додаткового обладнання (таке як свіч), то інший кінець обжимаємо по-іншому трохи, тобто міняємо порядок проводів ось на такій:

У цьому випадку просто міняються місцями дроти з номерами 1 і 2 переходять на місця 3 і 6.

Таке з'єднання ще називають крос з'єднанням або кросовером (cross-over).

Якщо вже говорити про це, то варто і сказати, що насправді використовуються в мережі тільки ці 4 дроти (1,2,3,6), а не все 8. Таким чином можна використовувати 4-ох жильний кабель замість 8-ми жильного.

Варто ще сказати, що існують два стандарти: TIA-568A і TIA-568B. У кроссовом з'єднанні якраз один стандарт переходить в інший. У нас в основному чомусь прижилося TIA-568B.

Отже, підсумкові таблички:

Взагалі, чесно кажучи, в кручений парі все дроти рівнозначні. тому теоретично можна плюнути на все стандарти і обжати «як доведеться», аби однаково для прямого з'єднання і замінити 1 і 2 на 3 і 6 для кросового. Але якщо використовується додаткове обладнання, наприклад ті ж мережеві розетки, то зручніше обжимати за схемою, так як там є відповідні колірні пометочкі.

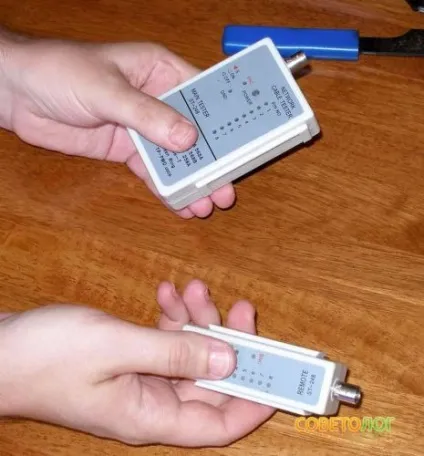

Далі беремо для перевірки мережевий тестер.

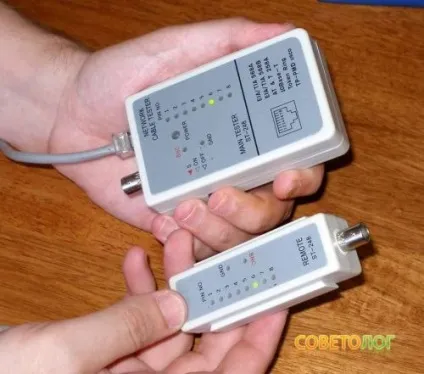

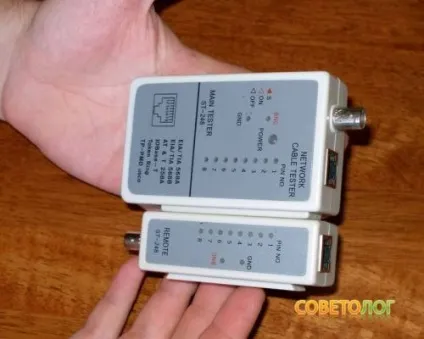

Він складається з двох незалежних частин. На кожній частині по 8 індикаторів і по одному роз'єму RJ-45. Коли провід лежить перед нами дві частини ніби й не потрібні зовсім. Інша справа, коли монтаж проводиться на різних поверхах будівлі або провід тягнеться через кілька кімнат і потім на кінцях обжимается.

Одна частина надівається на один кінець, інша на інший. Присутність двох осіб необов'язково - і так все буде видно.

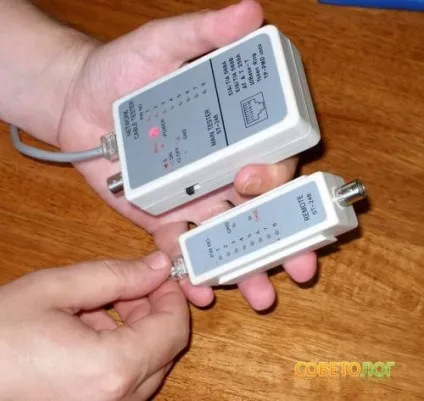

При тестуванні кабелю все індикатори повинні загорятися послідовно. Якщо допущена промашка в обтиску кабелю, то контакту не буде і індикатор не горітиме. Все просто.

У загальному і цілому поки все. Буде бажання напишу про свічі, мережеві розетки та інше.
