Як працює струменевий принтер
Привіт, шановні Новомосковсктелі блогу!
У першій частині статті ми почали знайомитися з тим, як працює струменевий принтер. У другій частині ми закінчимо коротке знайомство з пристроєм «струйника». Ви будете усвідомлено працювати з ним і розуміти, що він робить!
датчики принтера
Як же принтер дізнається - чи знаходиться носій в зоні друку чи ні і що треба друкувати в конкретному місці аркуша?
Ці «очі» і «вуха» - механічні та оптичні датчики принтера.
Як оптичних датчиків використовується так звана оптопара - світлодіод і фотодіод, змонтовані в одному корпусі.
Якщо простір між світлодіодом і фотодіодом вільно, на виході фотодіода буде активний сигнал. Або, умовно кажучи, сигнал високого рівня, якийсь відносно великий рівень напруги.
Якщо воно чимось перекрито - так, що потік оптичного випромінювання від світлодіода до фотодіоду перерваний, то на виході фотодіода активного сигналу не буде. Умовно кажучи, буде сигнал низького рівня, якийсь відносно невеликий рівень напруги.

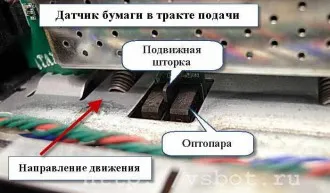

Механізм транспорту носія містить оптопару з вільно обертається в зазорі між світлодіодом і фотодіодом легкої шторкою. Коли лист потрапляє в механізм транспорту, він піднімає шторку і сигнал на виході фотодіода змінюється.
Конкретна логіка роботи - відкривається або перекривається при цьому потік випромінювання - залежить від конкретної реалізації в конкретній моделі принтера. Схема управління відстежує цю зміну, і принтер «дізнається», що носій поданий в зону друку.

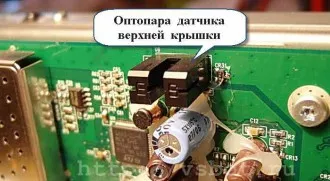

Датчик відкриття кришки може бути чисто механічним. у вигляді мікрокнопка, яку натискає (або віджимає) спеціальний виступ в кришці.
Він буває і Оптомеханические - у вигляді оптопари і легкої обертається шторки, управляє якої механічна тяга або коромисло. Або просто кришка містить виступ, який перекриває потік випромінювання, коли вона закрита.
Якщо відкрити верхню кришку при друку, то керуюча схема, отримавши сигнал з датчика, зупинить каретку. І оператор не отримає по руках швидко переміщається механізмом.
Енкодерние датчики
Про становище голівки щодо аркуша паперу принтер «дізнається» за допомогою енкодерной стрічки і вже знайомої нам оптопари, що знаходиться всередині каретки.
Каретка з головкою (або картриджами) їздить взад-вперед уздовж енкодерной стрічки.
При цьому непрозорі штрихи (темні смужки) на ній періодично перекривають потік випромінювання оптопари.

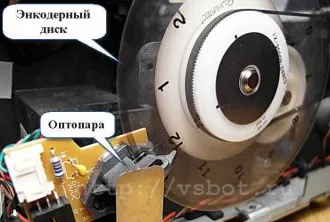

У схему управління надходить послідовність імпульсів. Чим далі від'їхала каретка від початкового положення (від позиції парковки), тим більше імпульсів надійде в схему управління.
У міру подачі носія в схему управління принтера надходять імпульси з виходу фотодіода оптопари.
Порахувавши імпульси, керуюча схема «знає» не тільки те, що носій знаходиться в зоні друку, але і яка саме частина листа вже видрукувана.
Форматів існує безліч - А3, А4, Letter, А5 і купа проміжних. Може бути ситуація, коли користувач, вставивши аркуш паперу формату А4, спробує роздрукувати на ньому зображення А3. Або ще що-небудь в цьому роді ...

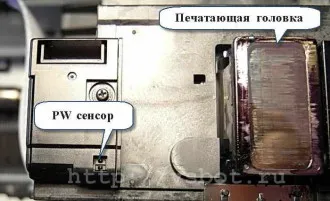

Щоб голівка не плювала фарбою даремно і куди не треба, датчик перевіряє ширину і забороняє друк, якщо оператор помилився. Він складається з тих же світлодіода і фотодіода. Світлодіод випромінює світло, який, відбиваючись від паперу, потрапляє в фотодіод. Якщо паперу немає, активного сигналу на виході фотодіода не буде.
Схема управління відстежує цей сигнал і одночасно вважає штрихи енкодерной стрічки. Чим більше штрихів нарахує схема управління за час, коли сигнал на виході фотодіода активний - тим ширше ширина паперу. Все просто!
А як «струйник» дізнається, що зам'яли папір?
Можуть мати місце випадки, коли в зону руху каретки потрапляють сторонні предмети або зам'яти аркуш паперу. Принтер повинен відслідковувати ці ситуації, щоб не пошкодити свою механіку.
У більшості випадків це вирішується таким чином. У ланцюг живлення двигуна ставиться сенсор, часто - звичайний резистор. омічний опір. Сигнал з нього - спад напруги на ньому - подається в схему управління. При звичайній роботі падіння напруги на сенсорі не перевищує деякої граничної величини.
При попаданні сторонніх предметів каретка гальмується, при цьому струм через двигун збільшується. Збільшується (відповідно до закону Ома) падіння напруги на сенсорі. При цьому воно перевищує поріг, про це дізнається схема управління, яка і зупиняє двигун.
Після цього подається сигнал на індикатори панелі управління, і вони починають блимати, привертаючи увагу оператора. У керівництві користувача (User Manual) зазвичай розповідається, які світлові індикатори як себе ведуть при типових проблемах з принтером.

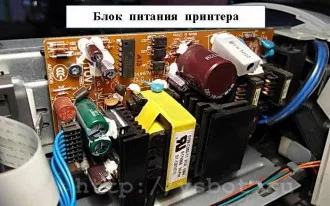

Блок живлення принтера
Блок живлення принтера може бути виконаний у вигляді окремо закритого модуля або у вигляді окремої плати електроніки. Зазвичай він забезпечує два постійних напруги:
- +5 В (або +3,3 В) - для живлення плати електроніки,
- +30 - 40 В (або близько того) - для живлення двигунів.
Як правило, блоки живлення струменевих принтерів виконані досить якісно, відмови в них трапляються рідко.
Тепер використовується інтерфейс USB (Universal Serial Bus, універсальна послідовна шина). Він має 4 контакту і володіє більшою швидкістю обміну даними.
До того ж його кабель тонше і дешевше, ніж кабель паралельного інтерфейсу. В даний час використовується специфікація 2.0, починається перехід на специфікацію 3.0, що володіє ще більш високими характеристиками.
самообслуговування принтера
Слід розповісти і про «самообслуговуванні» принтера, яке виконує він сам. Справа в тому, що сопла, через які викидаються крапельки чорнила, дуже вузькі. Чорнило, що знаходяться в них, легко підсихають - особливо, коли пристрій коштує в теплому місці, та ще тижнями без роботи.
Багато світлих голів «морщили лоби» і винаходили таку формулу чорнила, щоб вони швидко сохли на носії і повільно - в соплах. Крім того, чорнило повинні задовольняти ще таким вимогам, як правильна передача кольору, стійкість до температурних перепадів, коефіцієнт поверхневого натягу і т.д. і т.п.
До теперішнього часу в цій складній справі досягнуті великі успіхи. Проте, при тривалому простої чорнило в соплах все одно підсихають. Тому перше, що робить будь-який струменевий принтер після включення - прочищає сопла.
Відразу після включення можна почути, як в принтері щось тихо дзижчить (при цьому друк не проводиться), і періодично переміщується туди-сюди каретка з друкуючої головкою. Якщо сказати коротко, під соплами періодично створюється область зниженого тиску. Тиск в порожнині картриджа при цьому залишається рівним атмосферному.
Чорнило за рахунок різниці тисків проштовхуються через сопла, видавлюючи з них згустки і пробки.
При цьому каретка, надрукувавши частина зображення, від'їжджає до позиції парковки, де її «бере в оборот» сервісна станція. Як правило, операцію чистки сопел можна виконати з драйвера принтера, тобто зробити це тоді, коли це треба оператору (а не принтеру).
У більшості моделей струменевих принтерів фірми HP чистку сопел і інші операції можна виконати за допомогою кнопок на передній панелі.
З залізним привітом до Вас - Ваш Vsbot.
Євген, ви не вказали модель принтера. Але, в будь-якому випадку, стрічка повинна увійти в наскрізний отвір в задній частині каретки, туди, де стоїть оптопарний датчик.
Зазвичай це трохи вище, ніж напрямна, яка рухає каретку.
Ознакою правильної установки є те, що стрічка на перекошена і каретка ходить вільно при ручному переміщенні. Якщо при включенні каретка вдарилася об бічний обмежувач - енкодерная стрічка була встановлена неправильно, повз датчика.
Чи можливо через енкондерной стрічки (Epson 4300) друкувати ось так: pixs.ru/showimage/RRRRRRRR1j_6048985_13766459.jpg
Хм, складно сказати ... При забрудненні зазвичай розриви в пресі бувають. При цьому на відбитку буває біла вертикальна смуга по ходу листа. Але стрічку про всяк випадок добре б почистити (чистою водою).
протирав вологою серветкою - поки нічого. З'ясував: такі кольорові смуги друкуються тільки справа на аркуші. Якщо текст на аркуші не доходить до правого краю 4 см. - то весь лист друкується нормально, як тільки текст переходить цю межу - друкуються ці смуги. Не можу зрозуміти в чому проблема.
Олександр, стрічка точно чиста? Якщо ви використовували пігментні чорнило, то однією водою не відмиєш.
У цьому випадком можна спробувати використовувати очищувальну рідину, але обережно! Про все рідини не скажу, але CL10 я використовував вдало. Розчинники Не застосовуйте, інакше зітрете штрихи і буде сильно гірше. Подивіться, по можливості, стрічку на просвіт.
Підкажіть, в який бік мають дивитися стрічка позиціонування глянсовою стороною? Якщо я стою спереду принтера, стрічка ставиться до себе, або від себе? Дякуємо.
Чесно сказати, ніколи за цим спеціально не стежив.
Може бути, краще буде, якщо глянцем до себе, а штрихами - від себе. Бризки чорнила і чорнильна пил потраплять на глянець, а не на штрихи.
Хоча, якщо акуратно стрічку мити, то і зі штрихів забруднення досить легко видаляються.
Дякую за відповідь, розібрався, купив нову стрічку, на ній зліва стоїть англійська літера Л, там не переплутаєш, хоча на рідній стрічці Канон мп990 взагалі ніяких розпізнавальних знаків, ось я і задумався, я її знімав, намагався відтирати, чорнило ВСР, в результаті навіть лак з неї стер, поки чорнило відтирав, чим тільки не тер, і лаком для нігтів, і самої промиванням ВСР, ледве відтер, коротше запоров. Ще раз дякую.
Віталій, датчик може давати помилку, якщо невдало витягли аркуш паперу після застрягання. Могла зламатися рухлива шторка датчика. Малоймовірно, щоб датчик міг давати помилку від пилу. Але точно сказати не можу. Дивитися треба.
