Як поставити зворотний клапан для каналізації 110

Ніхто не застрахований від аварій в каналізаційних системах. Тому кожен господар вважає за краще по-своєму убезпечити себе від такої напасті. Для цих цілей придумані спеціальні пристрої. Зрозуміло, створити зворотний клапан своїми руками для системи стоків досить складно, тому можна придбати вже готові заводські варіанти.

Пристрій призначений для запобігання попаданню стоку з системи каналізації назад до сантехнічних приладів. Це явище відбувається через застій в трубах і попадання сміття і інших частинок. Зазвичай такі ситуації пов'язують просто зі старінням комунікацій. Уважно вивчіть всі фото в статті.

Клапан для каналізації 110 з мембраною

Які бувають клапани за розміром і типом?

В основному установки, що запобігають затоплення будинку з каналізації, часто купуються з урахуванням матеріалу, з якого виготовлена ​​конструкція. Це може бути пвх трубопровід, металевий і інші варіанти. Розглянемо кілька популярних типів, які успішно застосовуються в домашніх умовах:

• пвх клапана або пластикові - вони ідеально підходять для монтажу в сучасні системи каналізації, виконані з полівінілхлориду. При спробі поставити схожі установки в чавунні чи сталеві трубопроводи, необхідно обзавестися спеціальними адаптерами. Вони повинні підходити по діаметру 110 мм, що підійде для виходу з унітазу. На фото показано як виглядають такі клапана;

Установка зворотного клапана на слив унітазу

пристрою в металевому виконанні підійдуть до сталевих і чавунних конструкцій. Вони оснащені спеціальними прокладками і надійними кріпильними елементами. Часто зустрічається і зворотний клапан 50 мм, який підійде для монтажу на системи, які виведуть стоки від раковини, пральної машини і ванни;

пристрою вертикального і горизонтального розташування. Перший тип конструкції частіше встановлюється для стоків від пральних машин і раковин. Зазвичай він має діаметр 50 мм. Горизонтальний варіант використовується для унітазів і зливів ванни. Його розміри можуть варіюватися і складати: 50, 60, 100, 110, 160 мм, в залежності від діаметра самого трубопроводу;

умовно ділять зворотні клапана за типом робочого механізму: кульовий і запірний. Перший тип характеризується підйомом кульки при наближенні рідини по трубах, другий варіант спрацьовує відразу після зливу, закривається шторка на потужній пружині, і не дозволяє проникнути піднімається рідини і запаху для сантехнічного приладу.

Пелюсткові зворотний клапан для каналізації

Сантехніку на замітку! При розведенні каналізаційних труб від приладів, повинна бути дотримана швидкість руху стоків. Цього можна досягти при дотриманні потрібного ухилу трубопроводу. Якщо цього не зробити, стічні води будуть рухатися повільно, а конструкції, в свою чергу, будуть засмічуватися.

Як захистити себе від потопу? Спосіб установки зворотного клапана

Існує два способи забезпечити безпеку від затоплення стічними водами у себе в будинку: по-перше, ви можете поставити кілька замикаючих пристроїв з діаметром 50 мм на всі джерела зливу; по-друге, можна обмежитися одним великим клапаном 110 мм і вмонтувати його в основну трубу, що виходить від унітазу.

Важливо зауважити, якщо ви облаштовуєте клапан в приватному секторі, тоді другий спосіб буде ідеальний, а ось для квартирних будинків, краще використовувати перший варіант. Найчастіше пристрій замикаючих конструкцій має пвх робочий механізм. Незважаючи на це, пристрій досить міцне, але вимагає регулярного очищення. Далі поговоримо про процес його монтажу в головний трубопровід каналізації. На фото показані основні етапи ремонту.

Установка зворотного клапана 110 мм

1. Перше, що потрібно врахувати і правильно вибрати - це місце, куди встановити запірний механізм. Тут же врахуйте перетин трубопроводу, так як можливі деякі зміни. Можуть застосовуватися конструкції діаметром 100 і 110 мм, звідси варто відштовхуватися у виборі захисного пристрою від потопу.
2. Тепер перевіряємо каналізаційний клапан на герметичність. Чому це краще зробити заздалегідь? Тому що в подальшому, підроблена конструкція може бути не прийнята продавцями для обміну.
3. Тепер розрізаємо каналізаційний трубопровід в обраному місці і монтуємо туди клапан. Врахуйте напрямок стоків, а на корпусі пвх механізму буде показано стрілкою як правильно встановити пристосування.

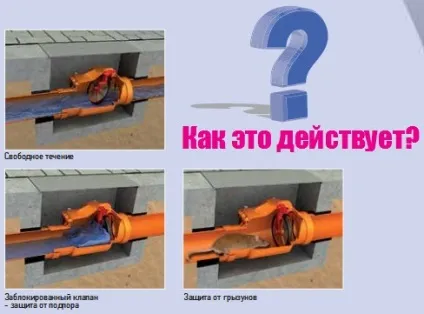

Принцип функціонування зворотного клапана

На обидва кінці відрізків трубопроводу необхідно встановити герметики. Вони можуть бути виконані з силікону або гуми. Найчастіше використовуються манжети другого типу.

На цьому етапі монтаж конструкції вважається закінченим, тепер ви повинні перевірити її на працездатність. Якщо встановити пвх захист для унітазу і інших приладів неправильно, весь слив просто підніметься наверх.

Зверніть увагу! Установка зворотного клапана на каналізацію повинна бути функціональною. Крім захисту від затоплення, пристрій має виконувати функції запобігання попадання в будинок неприємного запаху, і кілька ізолювати шум від стоків.

Необхідність повітряного клапана

Замість звичайного забортного пристосування для систем каналізації діаметра 100 одиниць, може використовуватися ще і зворотний повітряний клапан. Але, врахуйте, що цей вид пристосування здатний функціонувати виключно в місцях, де температура повітря завжди позитивна. Дивіться на фото, як виглядає така апаратура.

Повітряний клапан для каналізації

Установка кріпитися в залежності від того, чи присутній трап для зливу в підлозі. При його наявності, конструкція поміщається на 35 см вище від підлогового покриття. Якщо подібний пристрій відсутній повітряний механізм міститься вище в залежності від найвищого стоку сантехнічних приладів. Таку деталь монтують переважно у вільний відрізок трубопроводу або в спеціально встановлений перехідник неподалік від унітазу.

Пластиковий зворотний клапан для каналізації

Важливо! Не намагайтеся виконати конструкцію запірного типу для каналізації своїми руками. Ці пристрої проводитися тільки в заводських умовах при використанні спеціального обладнання. Саморобний інструмент не буде виконувати необхідних функцій в санвузлі.
