44. СХЕМИ ручних ОБМОТОК ЯКОРЯ

Серед ручних обмоток, що застосовуються для якорів, можна виділити три типи: проста ручна, «в ялинку» і спіднична.

Обмотку «в ялинку» називають також іноді двуххордовой, так як у неї секції розділені на дві рівні частини (дві напівсекції), що утворюють на вигляді з торця дві хорди, що розходяться з одного паза. Число сторін секції в пазу якоря при ручному обмотці може дорівнювати двом (при U п = 1) і більше (при U п = 2 і більше).

Схеми ручних обмоток якоря

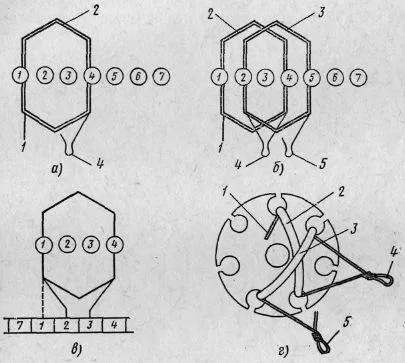

Мал. 98. Проста ручна обмотка при Uп = 1: а - намотування першої секції та освіту петлі для намотування другої секції, б - намотування другої секції, в - робоча схема, г - вид з торця; 1 - початок намотування, 2 - перша секція, 3 - друга секція, 4 - перша петля, 5-друга петля

Проста ручна обмотка при Uп = 1 намотується наступним чином. Спочатку намотується перша секція 2 (рис. 98, а), потім робиться петля 4 для приєднання до колектора, після чого намотується друга секція (рис. 98, б, г) в поруч лежать пази, робиться петля 5 і т. Д. При чотирьох сторонах в пазу (U п = 2) друга секція намотується в ті ж пази, що і перша (рис. 99), причому петлі для приєднання до колектора роблять після намотування кожної секції.

При обмотці «в ялинку» кожна секція розбивається на дві напівсекції. Спочатку намотують першу напівсекції обмотки (рис. 100, а), потім переходять в наступний по кроку паз (7-й паз на рис. 100, б) і намотують другу напівсекції 4. Після утворення

петлі 5 намотують подібним же чином наступні секції. При U п = 2 друга секція намотується в ті ж пази, що і перша. Число витків в напівсекції при обмотці «в ялинку» визначається діленням загального числа витків в пазу на 4uп. Наприклад, при загальній кількості витків в пазу 72 і U п = 2 число витків в напівсекції

Робочі схеми обмоток «в ялинку» при Uп = 2 представлені на рис. 101. При схилі пазів пакету якоря розмітка ручних обмоток, так само як і шаблонних, здійснюється за середнім перетину пакета.

Схеми ручних обмоток якоря

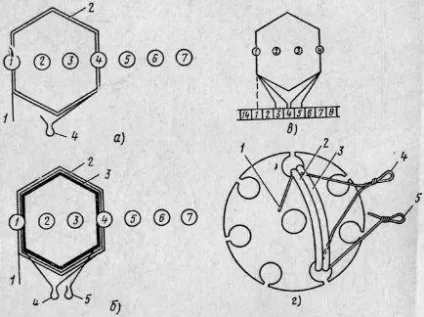

Мал. 99. Проста ручна обмотка при Uп = 2: а - намотування першої секції та освіту петлі для намотування другої секції, б - намотування другої секції, в - робоча схема, г - вид з Торпа; 1 - початок намотування, 2 - перша секція, 3 - друга секція, 4 - перша петля, 5 - друга петля

Спіднична обмотка застосовується при невеликому числі витків в секції (зазвичай не більше трьох). Для її намотування заздалегідь відрізають від бухти шматки проводів, число яких повинно дорівнювати числу секцій. Довжина кожного шматка дроту повинна бути дорівнює розгорнутої довжини секції. Кінці всіх відрізаних проводів 2 (рис. 102) закладають в пластини колектора 1, дроти згинають і вкладають в пази відповідно до схеми обмотки. Після виходу з паза з боку, протилежного колектору, всі дроти одночасно знову згинають, на них накладають для закріплення бандаж 4 з панчохи. Потім з боку, протилежного колектору, дроти згинають навколо бандажа 4, утворюють лобову частину, після чого їх укладають в пази відповідно до кроку обмотки по-

Схеми ручних обмоток якоря

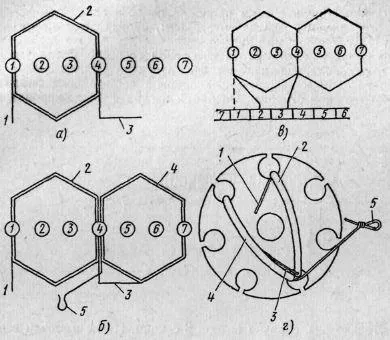

Мал. 100. Ручна обмотка «в ялинку»: а - намотування першої напівсекції і перехід для намотування другий напівсекції, б - намотування другий напівсекції і освіту петлі, в - робоча схема, г - вид з торця; 1 - початок намотування, 2 - перша напівсекції, 3 - перехід до другої напівсекції, 4 - друга напівсекції, 5 - петля

Схеми ручних обмоток якоря

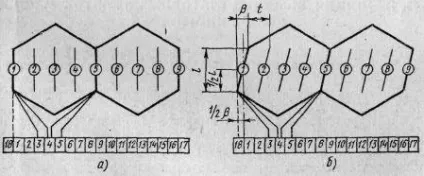

Мал. 101. Робоча схема обмотки «в ялинку» при ип = 2: а- без скоса пазів, б - зі скосом пазів на 1/2 пазового ділення

верх вже знаходяться там проводів першого шару. Таким чином, виходить петля 3 (спідниця) з боку, протилежного колектору, і утворюється перший виток.

Для отримання другого витка дріт з боку колектора згинають, закріплюють бандажем 5 і вдруге укладають в ті ж пази з вигином і закріпленням лобовій частині новим бандажем з протилежного боку. Операції вигину і бандажіровкі повто-

Мал. 102. Спіднична обмотка: 1 - пластина колектора, 2 дроти, 3 - петля, 4, 5 - бандажі

ряют стільки раз, скільки витків в секції. Після намотування всіх витків кінці проводів закладають в шліци колектора відповідно до схеми обмотки.

Число петель (спідниць) обмотки на стороні, протилежної колектору, дорівнює числу витків, а з боку колектора - на один менше.

Спідничні обмотки виконують, як петльові і як хвильові. Їхні схеми нічим не відрізняються від звичайних шаблонних обмоток.
