Як підключити понижуючий трансформатор самостійно
Для того, щоб забезпечити безперебійне електропостачання висотного будинку, дачного селища або окремо стоїть споруди на видаленні від трансформаторної підстанції, необхідно встановити понижуючий трансформатор. Що це за пристрій, в чому його особливості та як виконати підключення своїми силами?
Понижуючий трансформатор - що це і як застосовується
Сам по собі це електромагнітний агрегат, функція якого - перетворення змінного струму однієї напруги в струм з іншою напругою. Це пристрій потрібно, коли в мережі напруга вище або, навпаки, нижче, ніж потрібно для харчування тих чи інших об'єктів. При підключенні важливо використовувати саме ту обмотку, яка для цього призначена - в залежності від цього пристрій стане знижувальним або підвищує. При некоректному з'єднанні з обмоткою невідповідного виду трансформатор швидко вийде з ладу. Тому, монтуючи його, вкрай важливо нічого не наплутати.
Що буде потрібно?
Для проведення всіх робіт самостійно знадобиться:
- безпосередньо трансформатор;
- відповідне інструменти.
Природно, потрібно також мати деякі знання і навички, щоб не допустити помилки.
Покрокова інструкція по підключенню понижувального трансформатора
Як і було сказано вище, ключовий момент - правильно вибрати обмотку.
1. Якщо зовсім точно відомо, що трансформатор тільки понижуючий, вибирати доцільно ту обмотку, яка має найбільше число витків і опір.
2. Анодно-накальную пристрої мають обмотки обох видів. Щоб виділити первинну обмотку, зверніть увагу на її висновки - зазвичай вони розміщуються на відстані від інших. Іноді обмотка намотується абсолютно в іншому відділі каркаса, в цьому випадку виділити її зовсім просто.
3. Якщо, проте, ви все одно не впевнені, зробіть знімок приладу і розмістіть його на тематичному форумі, уточнивши марку приладу. Більш досвідчені люди обов'язково вам підкажуть, де який висновок розташовується в даному випадку.
Читайте також: Переваги діодних ламп
4. Обов'язково перевірте напругу і частоту агрегату - вони повинні відповідати 220 В і 50 Гц.
5. Іноді обмотка має три висновки, один з яких підходить для підключення в мережу напругою 110 або 127 В. Ваша мета - підібрати таку комбінацію висновків, при якій опір є максимальним. Саме на них можна пускати напруга в 220 В.
6. Якщо введення не три, а чотири, передбачається наявність двох обмоток. З'єднувати їх потрібно послідовно і синфазно для харчування від мережі відповідного напруги.

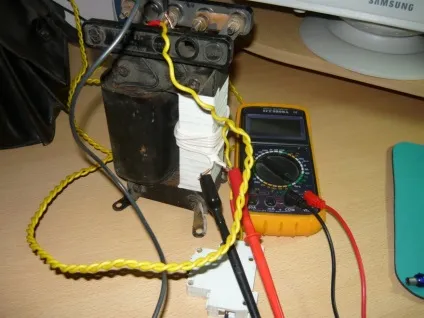

7. Щоб виконати цю операцію, спочатку потрібно виконати послідовне з'єднання. Після чого підключити обмотки до вольтметру з граничним напруженням в 500 В. Тепер на одну з вторинних слід подати невелика напруга в кілька вольт. Стосуватися висновків первинних при цьому не можна.
8. Запишіть показання вольтметра. Тепер вимкніть його, поміняйте місцями висновки будь-який з первинних обмоток і повторіть процедуру. Вибирати потрібно той варіант, який показав найбільше значення.
9. Якщо виділена одна обмотка, її потрібно приєднати через запобіжник до мережі. Номінальний струм визначається в залежності від потужності трансформатора - не більше 0,05 А на 10 Вт. Якщо є дві обмотки, підключати до мережі їх слід послідовно і синфазно.
10. Після цього вкрай акуратно, щоб не зачепити висновки, виміряйте допомогою вольтметра змінну напругу, що генерується трансформаторних пристроєм.
11. Для трансформації в постійне змінної напруги необхідно приєднати випрямляч з фільтром. Важливо не порушити полярність при з'єднанні з електролітичним конденсатором. Пам'ятайте: на виході з фільтра напруга збільшиться майже в півтора рази в порівнянні з напругою на обмотці вторинної.
Перед тим, як зробити необхідні перепайки, трансформатор потрібно обов'язково знеструмити. Якщо випрямлячі високовольтні, слід також розрядити конденсатори фільтрів перед тим, як торкатися їх. Не можна перевищувати не тільки максимальний струм кожної окремо взятої обмотки, а й допустиму потужність від трансформатора в цілому.
