Як побудувати високоефективний сонячний водонагрівач з параболічної антени
Ця саморобка про те, як побудувати сонячний водонагрівач. Правильніше назвати його параболічний сонячний концентратор. Головна перевага його в тому, що дзеркало відображає 90% сонячної енергії, а його параболічна форма концентрує цю енергію в одній точці. Ця установка буде ефективно працювати в більшості районовУкаіни, аж до 65 градуса пн.ш.
Для складання колектора нам знадобиться кілька основних речей: сама антена, система стеження за сонцем і теплообмінник-колектор.
Можна використовувати будь-яку антену- залізну, пластикову або зі скловолокна. Антена повинна бути панельного типу, а не сіткова. Тут важлива площа антени і форма. Треба пам'ятати, потужність нагріву = площі поверхні антени. І що потужність, яку збирають антеною діаметром 1,5 м, буде в 4 рази менше потужності збирається антеною з площею дзеркала 3 м.
Так само знадобиться поворотний механізм для антени в зборі. Його можна замовити на Ebay або на Aliexpress.

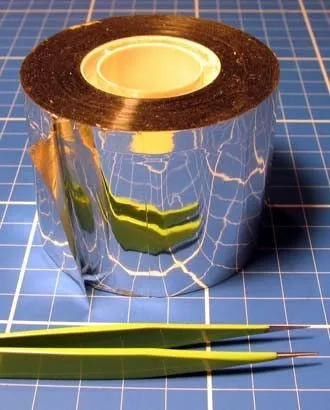

Знадобиться рулон алюмінієвої фольги або лавсанової дзеркальної плівки, яка застосовується для теплиць. Клей, яким плівка буде приклеюватися до параболи.
Крок 1 Переробка антени для фокусування сонячного випромінювання замість радіохвиль.
Треба всього лише прикріпити лавсанову дзеркальну плівку або алюмінієву фольгу до дзеркала антени.
Таку плівку можна замовити на Aliexpress, якщо раптом в магазинах не знайдете Плівка
Робиться це майже так само просто, як і звучить. Треба тільки врахувати, що якщо антена, наприклад, діаметром 2,5 м, а плівка шириною 1 м, то не треба закривати антену плівкою в два проходи, будуть утворюватися складки і нерівності, які погіршать фокусування сонячної енергії. Вирізуйте її невеликими смугами і закріплюйте на антені за допомогою клею. Перед наклейкою плівки переконайтесь, що антена чиста. Якщо є місця, де фарба вздулась- зачистите їх наждачним папером. Вам треба вирівняти всі нерівності. Зверніть увагу, щоб LNB-конвертор був знятий зі своєї місця-інакше він може розплавитися. Після наклейки плівки і установки антени на місце цей момент не тримайте руки або особа до місця кріплення головкі- ви ризикуєте отримати серйозні сонячні опіки.
Крок 2 система стеження.
Список деталей:
geliotraker.zip [93,93 Kb] (cкачиваний: 253)
* U1 / U2 - LM339
* Q1 - TIP42C
* Q2 - TIP41C
* Q3 - 2N3906
* Q4 - 2N3904
* R1 - 1meg
* R2 - 1k
* R3 - 10k
* R4 - 10k
* R5 - 10k
* R6 - 4.7k
* R7 - 2.7k
* C1 - 10n кераміка
* M - DC мотор до 1А
* LEDs - 5mm 563nm
Сам можна зробити на основі передньої маточини автомобіля ВАЗ.
Кому цікаво фото взято звідси. поворотний механізм
Крок 3 Створення теплообмінника-колектора

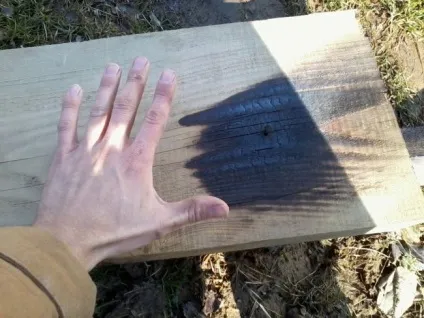

Для виготовлення теплообмінника знадобиться мідна трубка, згорнута в кільце і поміщена в фокус нашого концентратора. Але спочатку нам треба дізнатися розмір фокусної точки тарілки. Для цього треба зняти LNB-конвертер з тарілки, залишивши стійки кріплення конвертера. Тепер треба повернути тарілку на сонці, попередньо закріпивши шматок дошки на місці кріплення конвертера. Потримайте дошку трохи в цьому положенні, поки не з'явитися дим. Це займе за часом приблизно 10-15 секунд. Після цього відверніть антену від сонця, зніміть дошку з кріплення. Всі маніпуляції з антеною, її розвороти, проводяться для того, щоб ви часом не засунули руку в фокус дзеркала-це небезпечно, можна сильно обпектися. Нехай охолоне. Виміряйте розмір спаленої частини деревини-це буде розмір вашого теплообмінника.

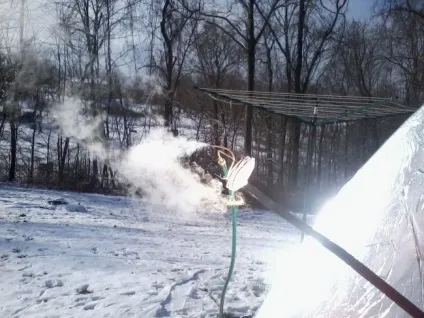

Крок 4. Збираємо всі разом і пробуємо.
Тепер у вас є дзеркальна парабола, модуль стеження за сонцем, поміщений у водонепроникний контейнер, або пластикову ємність, закінчений колектор. Все, що залишилося зробити - це встановити колектор на місце і випробувати його в роботі. Ви можете піти далі і вдосконалити конструкцію, зробивши, щось типу каструлі з утеплювачем і одягнути її на задню частину колектора. Механізм спостереження повинен відслідковувати рух зі сходу на захід, тобто повертатися протягом дня за сонцем. А сезонні положення світила (вгору \ вниз) можна регулювати вручну один раз в тиждень. Можна, звичайно, додати механізм стеження і по вертикалі тоді ви отримаєте практично автоматичну роботу установки. Якщо ви плануєте використовувати воду для підігріву басейну або в якості гарячої води в водопроводе- вам знадобитися насос, який буде прокачувати воду через колектор. У разі якщо ви будете нагрівати ємність з водою, треба вжити заходів, щоб уникнути закипання води і вибуху бака. Зробити це можна використовуючи електронний термостат, який, в разі досягнення заданої температури, буде відводити дзеркало від сонця за допомогою механізму стеження.
Від себе додам, що використовуючи колектор взимку треба вжити заходів, щоб вода не замерзла в нічний час і в негоду. Для цього краще зробити замкнутий цикл-з одного боку колектор, а з іншого теплообмінник. Систему заповнити маслом-його можна нагріти до більш високої температури, градусів до 300, і на морозі не замерзне.
