Microsoft Excel - дуже багатофункціональний інструмент. Серед іншого, Excel вкрай зручний при побудові різних діаграм і графіків. Однак не всі знають, що з його допомогою можна досить легко будувати навіть графіки математичних функцій, в тому числі досить складних. У цій хаутошке ми детально розповімо про те, як побудувати графік функції в "Екзеле".

Напевно будь-якому відомо, що Excel - електронні таблиці, що дозволяють виробляти широкий перелік обчислень. Результати обчислень можна застосувати в якості вихідних даних для графіка Excel.

1. Відкриваємо чистий аркуш книги. Робимо два стовпці, в одному з яких буде записаний аргумент, а в іншому - функція.

2. Забиваємо в стовпець з аргументом x (стовпець B) значення x так, щоб вас влаштовував обраний відрізок, на якому ви будете розглядати графік функції. У осередок C3 заб'ємо формулу функції, яку ви збираєтеся будувати. Для прикладу розглянемо функцію y = x 3.

Формули в Excel завжди починаються зі знака "=". У нашій формулі (= B3 ^ 3) відбувається зведення числа з комірки B3 в ступінь 3 (оператор ^). Те ж саме можна реалізувати за допомогою функції "= B3 * B3 * B3".

Однак забивати формулу в кожному рядку дуже незручно. Творці Microsoft Excel все це передбачили. Для того, щоб наша формула з'явилася в кожному осередку необхідно "розтягнути" її. Розтягування осередків з формулами і числами - фірмова фішка екзеля (дуже корисна).

Клацніть на осередку з формулою. У правому нижньому кутку комірки є маленький квадратик (він відзначений червоним кольором на малюнку нижче). Вам потрібно навести курсор мишки на нього (при цьому курсор мишки зміниться), натиснути праву кнопку і "розтягнути" формулу вниз на стільки осередків, скільки вам потрібно.

3. Перейдемо безпосередньо до побудови графіка.

Меню «Вставка»> «Діаграма»:

4. Вибираємо будь-яку з точкових діаграм. Натискаємо «Далі». Слід зауважити, що нам необхідна саме точкова діаграма, тому що інші види діаграм не дозволяють нам поставити і функцію, і аргумент в явному вигляді (у вигляді посилання на групу осередків).

5. У вікні натискаємо вкладку «Ряд». Додаємо ряд натисканням кнопки «Додати».

У вікні треба задати звідки будуть взяті числа (а точніше результати обчислень) для графіка. Щоб вибрати комірку, потрібно клацнути по черзі по кнопках, обведений червоним овалом на малюнку нижче.

Після цього потрібно виділити ті осередки, звідки буде взято значення для x і y.

6. Ось що вийшло. Останній крок - натискаємо «готове»:

Ось таким досить простим способом можна будувати графіки в Microsoft Excel. Варто зауважити, що при будь-якій зміні набору аргументів функції або самої функції графік миттєво перебудується заново.

1. Запустимо Excel. Оформимо окрему область листа як таблицю для зручності роботи. У нас буде два стовпці: аргумент (x) і функція (y).

2. Заповнимо стовпчик x значеннями аргументу. У стовпець функції внесемо формулу:

= SIN (C4) - для осередку D4 з нашого прикладу.

Після введення формули, її можна розтягнути вниз - до кінця імпровізованій таблиці, потягнувши за правий нижній кут активного осередку:

3. Отже, коли у нас є таблиця зі значеннями аргументу функції і самої функції, приступимо до побудови графіка. Виділимо таблицю (разом з заголовком):

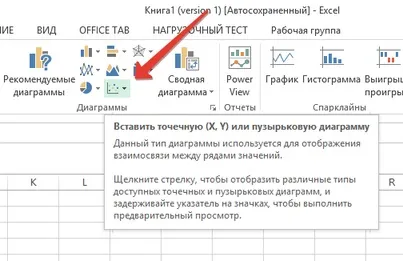

4. З виділеної таблицею переходимо в меню "Вставка", вибираємо точкову діаграму:

5. Вибираємо один із зазначених на скріншоті варіантів точкової діаграми:

6. Якщо ви все зробили правильно, то маємо отримати щось на зразок цього:

Тепер ви вмієте будувати графіки функцій в Microsoft Excel. Сподіваюся, що для вас очевидно, що функція може бути будь-який, в тому числі досить складною. Навіть може мати різний вигляд на різних інтервалах значень аргументу.
