Як підключити жорсткий диск до ноутбука опис процедури 1

На сьогоднішній день чимало людей знають, як підключити жорсткий диск до ноутбука. Але є і такі, кому це поки що не відомо. У цій процедурі немає абсолютно нічого складного, і зараз ми розглянемо всю її поетапно.

Після прочитання цього опису будь-який користувач з легкістю зможе замінити жорсткий диск буквально за кілька хвилин. Перед цим скажемо, що існує всього лише два способи підключення - в якості заміни вже існуючого вінчестера і як зовнішній накопичувач.

Хоча цікаво, що багато хто взагалі не знають, чи можна підключати накопичувач так, щоб він знаходився поза корпусу ноутбука. Тож почнемо!

Як внутрішній накопичувач

Почнемо з самого складного - підключення вінчестера як жорсткого диска, тобто як заміна вже наявного.

В даному випадку необхідно зробити наступне:

• Вимкнути ноутбук. Всі операції робляться виключно з вимкненим живленням. В іншому випадку можна просто «вбити» ваш пристрій і ніщо не зможе повернути його до життя. Звичайно, таке трапляється не часто, але зустрічається.
• Витягти акумулятор. Найчастіше це робиться так, як показано на малюнку №1 - спочатку необхідно натиснути на замки кріплення (просто посунути їх в сторону), після чого вийняти батарею з корпусу ноутбука.

№1. Зняття акумулятора ноутбука

• Знизу на панелі ноутбука необхідно знайти кришку розміром приблизно 13х7 см (може бути трохи більше або менше, але в будь-якому випадку це буде прямокутник). Цю кришку потрібно вилучити шляхом відкручування гвинтиків. Робиться це за допомогою звичайної фігурної викрутки так, як це показано на малюнку №2.

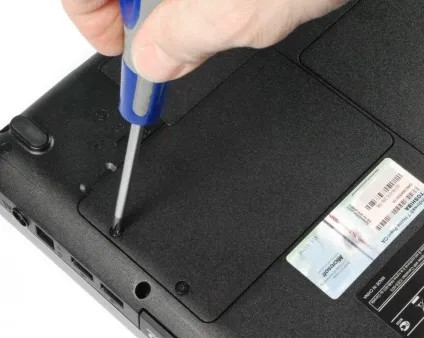

№2. Процес відкручування шурупів кріплення кришки відсіку для вінчестера

Примітка: У деяких випадках у ноутбуків буде єдина задня кришка, і ні на які відсіки ділитися вона не буде. У такому випадку потрібно зняти всю її цілком. Тоді потрібно буде відразу дізнатися, де знаходяться жорсткі диски. Дізнатися їх можна по характерному увазі і розмірами (приблизно 10х7 см). Їх вигляд показаний на малюнку №3.

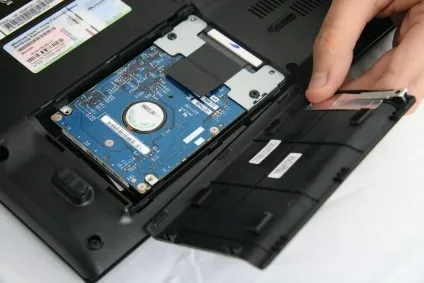

№3. Накопичувачі всередині ноутбука

• Відповідно, його потрібно вилучити. Вінчестери завжди знаходяться в невеликому кріпленні, яке тримається теж на маленьких шурупах. Відповідно, їх потрібно відкрутити тієї ж викруткою і руками вилучити жорсткий диск з кріплення.
  Спочатку вилучається саме кріплення, а потім з нього вже сам вінчестер. На малюнку №2 якраз показані диски в кріпленнях. Але нам потрібно їх зняти.
  Зрозуміти, що кріплення знято можна по одному простому ознакою - ви побачите саму плату, тобто фізичний його вид, без всяких ізоляцій і додаткових покриттів. Її зовнішній вигляд показаний на малюнку №4.

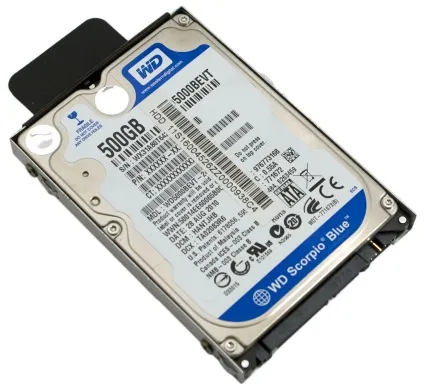

№4. Плата жорсткого диска

У деяких випадках вінчестер знаходиться в коробці, яка ізолює його з усіх боків. Тоді її теж потрібно розібрати. Зробити це нескладно, адже вона з усіх боків прикріплена до вінчестера шурупами.

№5. Зняття коробки накопичувача

• Після того як коробка або кріплення знято, туди ж потрібно встановити новий жорсткий диск. Тут варто зауважити, що існує два типи вінчестерів - SATA і IDE. Зовнішній вигляд кожного показаний на малюнку №6.

№6. ЖД двох типів - SATA і IDE

Як бачимо, у них зовсім різні кріплення. Добре, якщо ви замінюєте старий жорсткий диск на новий того ж типу. Тоді потрібно просто вставити все як було. На переважній більшості ноутбуків використовується саме SATA.

В іншому випадку доведеться купувати перехідник з SATA на IDE або навпаки. Виглядають вони приблизно так, як показано на малюнку №7.

№7. Перехідник з SATA на IDE або навпаки

Але застосовувати такі перехідники в ноутбуках вкрай не рекомендується, тому що їх банально нікуди вставити. Є короткі перехідники, які є звичайними платами, з одного боку якої розташовується контакт SATA, з іншого - IDE.

Зовнішній вигляд одного з них показаний на малюнку №8. Такі застосовуються в ноутбуках, але в більшості випадків рекомендується просто взяти такий тип жорсткого диска, який вже стоїть в ноутбуці.

№8. Перехідник з SATA на IDE або навпаки для ноутбуків

От і все! Тепер новий ЖД знаходиться на своєму місці. Якщо на комп'ютері є вільний роз'єм під другий жорсткий диск, можна точно таким же чином встановити його на відповідне місце.

Вам також может бути цікаво:

З чим можуть виникнути складності

Головним чином складності при установці можуть виникнути з кріпленнями вже наявного в наявності вінчестера.

Справа в тому, що різні фірми роблять різні кріплення або навіть повноцінні коробки і часто користувачі просто не знають, як їх знімати і що з ними робити далі - як вилучити сам жорсткий диск від комп'ютера.

Наприклад, в деяких моделях Toshiba є невеликий, можна сказати «допоміжний» відсік, який потрібно прибрати, перш ніж знімати головну кришку. Цей процес показаний на малюнку №9.

№9. Зняття «допоміжного» відсіку для зняття кришки

Після цього потрібно буде ще прибрати кріплення на самому диску. Це кріплення показано на малюнку №10.

№10. Зняття кріплення з ЖД

Що стосується вищезгаданого перехідника, зазвичай в літературі він називається коннектором. Процес його зняття схематично показаний на малюнку №11.

№11. Зняття перехідника з SATA на IDE або навпаки

Деякі моделі за замовчуванням мають в своїй конструкції такої ось нехитрий елемент. І знімати його потрібно далеко не завжди. З рештою проблем виникнути не повинно.

Варто сказати, що заміна жорсткого диска на звичайному персональному комп'ютері набагато складніше, адже там до інтерфейсів IDE і SATA підключаються відповідні дроти і шини. Часто люди плутають щось з цього і потім виникають проблеми.

У ноутбуках все в рази простіше. Хоча, звичайно, все залежить ще й від комп'ютера.

Як зовнішній накопичувач

Отже, спочатку ми говорили, що багато хто не знає, чи можна підключити другий жорсткий диск як зовнішній накопичувач. Звичайно, можна і робиться це дуже просто - через USB, самий звичайний і знайомий усім нам порт. Тільки для цього потрібно купити спеціальний жорсткий диск.

Він так і називається - «зовнішній». Приклад такого показаний на малюнку №12.

Як бачимо, такий пристрій має один-єдиний кабель, який як раз підключається через USB роз'єм до комп'ютера. В принципі, для користувача процес підключення зовнішнього накопичувача виглядає точно так само, як підключення самої звичайної флешки.

Та й на комп'ютері він відображається немов звичайний USB накопичувач, тільки не в розділі «Пристрої зі знімними носіями», а в розділі «Жорсткі диски».

Важливо: У випадку з зовнішнім жорстким диском при його вилученні обов'язково вибирати безпечне вилучення. Інакше пошкодження такого неминуче!

Сьогодні можна з упевненістю говорити про те, що за зовнішніми жорсткими дисками майбутнє. Вони дуже зручні у використанні і не вимагають особливих знань для їх використання. Тому вже дуже скоро у кожного буде кишеньковий вінчестер.

А поки що було б непогано знати і те, як замінити жорсткий диск всередині комп'ютера.

Як самому замінити жорсткий диск на ноутбуці.

Заміна жорсткого диска ноутбука - взагалі одна з найбільш легких процедур по заміні компонентів ноутбука
