При проведенні в будинку після ремонту нової проводки дуже часто виникає питання, як підключається вимикач з двома клавішами для того, щоб забезпечити кілька різних режимів горіння світла.
Як відомо, для того щоб забезпечити в будинку штучне освітлення, необхідно не тільки повісити люстру, але і включити в схему підключення вимикач.
Слід зазначити, що незалежно від того, яка схема підключення світла передбачена в квартирі, вона обов'язково буде містити вимикач, лампочки, а при необхідності доповняться розеткою.
Щоб керувати підсвічуванням в різних режимах, слід подумати про установку вимикача на дві окремі клавіші, кожна з яких буде подавати лампочкам світильника напруга при необхідності.
В даний час вибір вимикачів на дві окремі клавіші досить великий.
Можна придбати пристрій з підсвічуванням, доповнене розеткою або індикатором, а також деякими іншими додатковими функціями.
Пристрій і принцип дії
Будь-вимикач, який містить два окремих перемикача, призначений для управління режимами роботи світильника.
За допомогою нього можна подавати на люстру напруга за спеціальною схемою підключення, при якій лампочки будуть загорятися в певній послідовності.
Щоб зрозуміти, як він працює і яка схема використовується для підключення, необхідно для початку розібрати його конструктивні особливості.
Практично всі вимикачі на два окремих перемикача складаються з корпусу, клемників і, відповідно, клавіш.
Слід зазначити, що в деяких окремих випадках місце клем можуть бути передбачені гвинтові затискачі, однак, в будь-якому випадку, схема передбачає подачу на один із затискачів струму від мережі.
В такому вимикачі є два паралельно йдуть дроти і контакту, які відповідно розмикаються, а також змикаються самими клавішами.
Далі передбачений прохідний контакт, який забезпечує з'єднання з зажимами або клемами, до яких і підключаються дроти, що йдуть на люстру або світильник.
Суть і принцип роботи вимикача на дві окремі клавіші полягає в тому, що він буде розмикати і, відповідно, замикати дроти, які йдуть на окремі лампочки світильника або на люстру.
Дуже часто вимикачі, які містять два окремих перемикача, для зручності користування додатково забезпечуються підсвічуванням і індикатором.
Вимикач даного типу можна побачити на фото, яке розміщене нижче.
Такі універсальні пристрої володіють певними перевагами, до основних можна віднести можливість управляти яскравістю світильника, а також подавати напругу на люстру за економною схемою.
Схема підключення пристрою на два окремих вимикача має деякі відмінності від більш звичного швидкісного вимикача, проте якщо всю роботу виконати правильно, можна буде зручно керувати світлом.
Необхідні матеріали та інструмент
Перед тим, як підключити двоклавішний вимикач, який буде подавати напругу на люстру, необхідно підготувати відповідний матеріал і інструменти.
Також, для того щоб роботу виконати правильно, потрібно схема підключення, яку, якщо знати принцип його роботи, можна скласти самостійно.
Якщо схема буде складатися самостійно, то слід врахувати те, що через вимикач на дві клавіші повинен проходити тільки фазний провід.
Відповідно заземляющий і нейтральний провід повинні йти відразу на люстру до контактів лампочок.

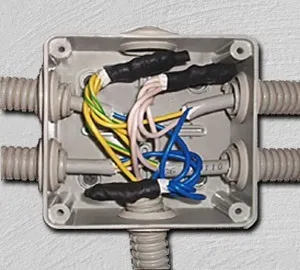

Також слід врахувати і те, що всі з'єднання і підключення проводів слід робити тільки в розподільних коробках, як показано на фото нижче.
Всі ці нюанси і тонкощі в обов'язковому порядку повинна містити схема підключення, і в тому випадку, якщо вона складена правильно і відповідно до загальноприйнятих правил, проблем при проведенні робіт не виникне.
В якості витратного матеріалу слід мати під рукою в достатній кількості електропроводи з певним перетином, а також безпосередньо сам пристрій на два перемикача.
Крім цього, обов'язково потрібно монтажна коробка, в якій згодом буде захований сам вимикач, певну кількість клемників, а також изолента.
З інструменту необхідно придбати хрестову і плоску викрутки, бокорізи, а також монтажний ніж з гострим лезом. Також слід мати плоскогубці і рівень.
У тому випадку, якщо є необхідність проробляти отвір для підрозетника і прохідний паз, то доведеться придбати зубило та молоток. Слід уважно поставитися до вибору самого вимикача.
Незважаючи на те, що сьогодні пропонується великий вибір цих пристроїв, багато фахівців рекомендують звернути увагу на продукцію компанії lezard.
Вимикачі марки lezard відрізняються надійністю і довговічністю, а крім цього, з ними легко працювати.
Підготовчі роботи
Перед тим, як повісити люстру і встановити вимикач з двома окремими клавішами, необхідно, перш за все, провести проводку.
У тому випадку, якщо передбачена прихована прокладка проводів, то їх необхідно змонтувати ще до того, як буде наноситися шар штукатурки.
У цьому випадку на завершальному етапі буде потрібно тільки виконати необхідні підключення і встановити сам вимикач на дві окремі клавіші.
Для прокладки проводів розробляється відповідна схема, яка передбачає всі етапи робіт і особливості підключення.
Після того як живлять дроти будуть перебувати на своїх місцях, як того вимагає схема підключення, і буде виконана вся необхідна розводка, перед тим як здійснити монтаж вимикача на дві окремі клавіші, необхідно перевірити відсутність в мережі напруги.
При виконанні робіт по проведенні проводки самостійно, необхідно, перш за все, провести монтаж прохідний розподільної коробки, в якій і будуть проводитися всі основні підключення.
Всі жили слід з'єднувати межу собою за допомогою спеціального інструменту, контролюючи при цьому якість з'єднання.
Також рекомендується крім прохідний розподільної коробки змонтувати спеціальний захисний пристрій, яке при необхідності захистить мережу від перевантажень і замикання.
Також на попередньому етапі слід провести монтаж підрозетника, в який згодом буде поміщений вимикач на дві окремі клавіші.
Варто подбати і про структуру заземлення вимикача, що тільки підвищить безпеку при користуванні їм.
Кожен етап виконуваних робіт слід ретельно контролювати і перевіряти, використовуючи для цього попередньо складену схему підключення.
виконання підключення
Перед тим як виконати саме підключення пристрою, необхідно правильно підготувати кінці всіх проводів. До вимикачів з двома окремими клавішами повинні підходити три різних дроти.
Один з них буде вхідний фазний, а два інших вихідні, які і будуть подавати напругу безпосередньо на сам світильник.
Всі ці дроти акуратно зачищають від шару ізоляції, після чого прибираються в сторону. Тепер необхідно взяти сам пристрій з двома клавішами і знайти на ньому затискачі для проводів.
Необхідно уважно розібратися з тим, який саме зажим є вхідним, а який відводить.
Після цього в них вставляються самі зачищені дроти і щільно затискаються.
У тому випадку, якщо здійснюється монтаж модульного пристрою, підключення проводів виконується трохи за іншим принципом.
Як правило, в таких пристроях клеми під фазні дроти позначаються символом «L», в свою чергу на затискачі для вихідних кабелів нанесені символи у вигляді стрілок.
Після того, як буде виконано підключення пристрою, і всі дроти надійно закріплені, його необхідно помістити в монтажну коробку і добре закріпити так, щоб виключити можливий хитання.
Далі залишиться за певною схемою підключити світильники і можна перевіряти пристрій в роботі.
Для цього слід подати напругу на дроти і по черзі натиснути кожну з клавіш, як показано на фото нижче.
Поради та рекомендації
Підключення пристроїв з двома окремими клавішами дає можливість при необхідності регулювати кількість світла в приміщенні.
Багато в чому працездатність такої схеми залежить від використовуваних матеріалів і комплектуючих.
В даний час в спеціалізованих магазинах представлений великий вибір пристроїв на дві клавіші, однак не всі з них відрізняються якістю і надійністю.
Багато фахівців рекомендують звернути увагу на продукцію компанії lezard, яка пропонує досить надійні пристрої, що відрізняються гарною довговічністю і працездатністю.
Велике значення має і порядок виконання відповідних робіт.
Всі необхідні підключення слід виконувати в суворій відповідності до встановлених правил, при цьому роботу необхідно контролювати на кожному етапі.
Не слід проводити будь-які підключення вимикачів і проводів під напругою.
