Як підключити передню панель комп’ютера до материнської плати

При заміні материнської плати або складання комп'ютера користувач досить часто стикається з проблемою підключення передньої панелі системного блоку. Мабуть це єдиний момент, який викликає певні складнощі. Оптимальний варіант, коли у вас на руках є керівництво чи схема підключення. Цю інформацію можна знайти через офіційний сайт і завантажити цей посібник до плати.

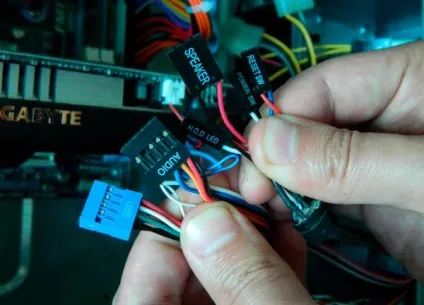

Як правило, до підключення органів управління і роз'ємів фронтальної панелі корпусу приступають коли материнська плата вже закріплена в корпусі. Органи управління - це такий пучок проводів з роз'ємами Power LED- і Power LED + (індикатор стану комп'ютера), Power SW (клавіша включення), Reset SW (кнопка примусового перезавантаження) і HDD LED-, HDD LED + (індикатор активності накопичувача). Всі виробники материнських плат використовують власні позначення. Наприклад PANEL в ASUS, F_PANEL в GIGABYTE, JFP1 в платах MSI; PANEL1 в ASRock.

Приблизно схема підключення передньої панелі до материнської плати має такий вигляд, але в залежності від виробника може незначно відрізнятися.

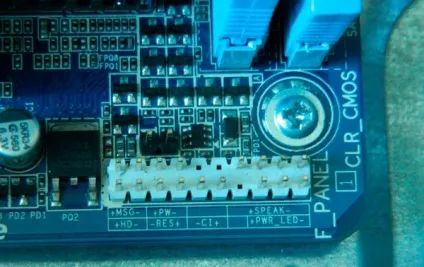

Для кожного кабелю призначений свій порт. При неправильному підключенні - комп'ютер просто не запуститься. Ось так виглядає місце для підключення основних елементів. Знизу є таблиця, по якій можна визначити, в якому порядку потрібно підключати дроти. Є два ряди контактів для харчування, тому все підключення повинні бути в точності, як зазначено в таблиці.

Така ж схема підключення є в керівництві до материнської плати, але часто не зовсім зрозуміло, як підключити через відсутність покрокових фотографій.

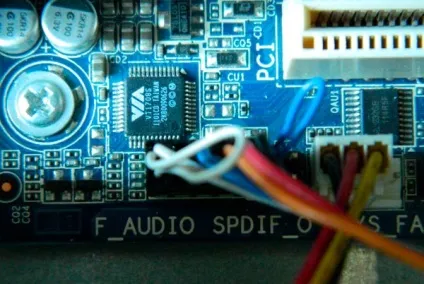

Для підключення передніх аудіо роз'ємів потрібно протягнути відповідний провід з написом Audio в протилежний кінець материнської плати. Там повинен бути напис із позначенням. Поруч розташований роз'єм для підключення вентилятора системного блоку, який відповідає за виведення теплого повітря і циркуляцію при закритому корпусі.

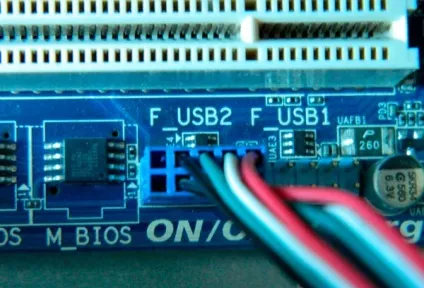

Трохи правіше знаходяться роз'єми для підключення передніх USB портів. Погодьтеся, не дуже зручно, коли вони не працюють, і щоб швидко підключити карту пам'яті треба лізти під стіл до системного блоку. На дроті є відповідний напис, яку не переплутати ніяк. В даному випадку - це провід блакитного кольору.

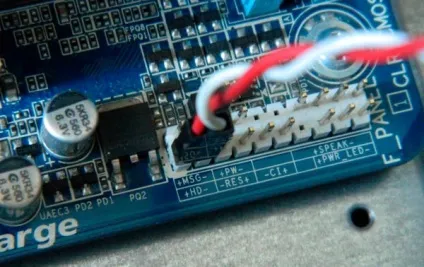

Наступним етапом буде підключення проводів з написом HDD LED, Power SW, Reset SW і Speaker. У кожного з них є своя функція, тому виключити будь-якої з них не можна. Перший за списком провід відповідає за індикацію роботи жорсткого диска. Дуже важливий параметр, так як на ньому зберігаються всі дані комп'ютера.

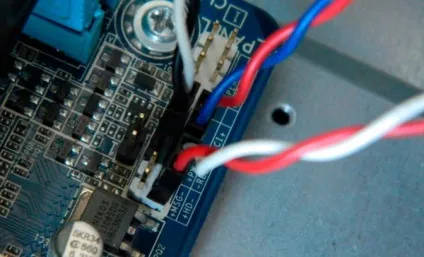

Далі поруч в нижньому ряду підключається дріт відповідає за перезавантаження комп'ютера. Якщо його не підключити, то маленька кнопка на передній панелі системного блоку не буде працювати і не буде можливості перезавантажити комп'ютер в аварійному режимі.

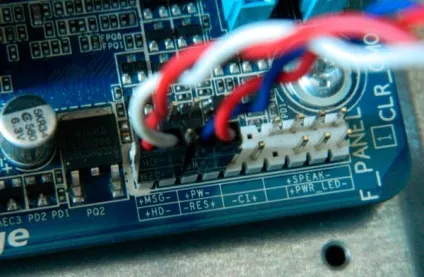

Зверху над ним розташовуються контакти відповідають за запуск комп'ютера. Якщо замкнути ці два контакти звичайної викруткою, то комп'ютер сам включиться.

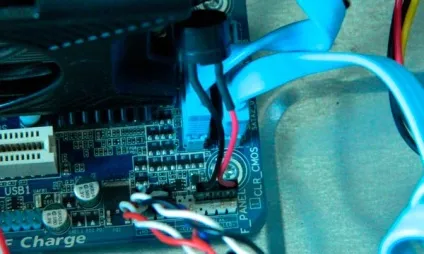

У правій верхній частині необхідно підключити провід Speaker, який відповідає за всі сигнали, що видає комп'ютер при старті. За цим звукам можна визначити всі неполадки, пов'язані з залізом комп'ютера. Ось так має виглядати панель материнської плати з усіма підключеними дротами.

Якщо все зроблено правильно, то тепер можна сміливо користуватися елементами, які розташовані на передній частині системного блоку, включати і перезавантажувати комп'ютер.
