Як підключити інтернет розетку

Більшість провайдерів в нашій країні встановлюють своє мережеве обладнання в ліфтових, на горищах та інших підсобних місцях. На поверхи кручена пара прокладається через міжповерхові канали, а потім на кожному поверсі розлучається по квартирах. Після проведення мережевого кабелю, зазвичай він залишається незакріпленим і знаходиться приблизно на рівні плінтуса в коридорі квартири. Для того, щоб постійно не плутатися і перецепаться через кабель, його краще заховати або закріпити і підключити до інтернет-розетки.

Існують спеціальні мережеві розетки з портом RJ-45. Ці інтернет-розетки, також як і звичайні розетки, можуть бути зовнішніми або вбудованими. У першому випадку інтернет-розетка кріпиться на поверхні стіни, а для другої використовують поглиблювати в стіну коробку і прихований кабельний канал.

Відразу варто звернути увагу, що оскільки по кручений парі передається слабкострумовий високочастотний сигнал, прокладати такий кабель поблизу від електропроводки можна. Якщо в квартирі електричні кабелі йдуть під потоком, то виту пару прокладають біля плінтуса або ж на протилежній стіні від електропроводки.

Якщо кручена пара перетинає електропроводку, то її прокладають перпендикулярно. В установах - в серверних кампаній та інформаційно-обчислювальних центрах - виту пару укладають в металеві секційні канали. При високому рівні електромагнітних завад і критичності швидкості з'єднання, можна здійснювати прокладку кабелю в металевій трубі. У квартирах зазвичай використовують кабельні канали з пластика.

Матеріали і інструменти

Для підключення інтернет-розетки використовуються наступні матеріали й інструменти:

Підготовка до підключення інтернет-розетки

Перед підключенням вимкніть його з розетки необхідно виконати ряд дій, а саме:

Прокласти кабель - в спеціальних коробах і штробах при прихованому способі проводки або ж поверху (наприклад, в плінтусі).
Встановити монтажну коробку - також у разі прихованої проводки. Для цього перфоратором проробляють отвір в стіні і встановлюють в нього коробку на саморезах і дюбелях.
При відкритому способі проводки кабель на стіні прикріплюють скобами або укладають в пластикові короби. Після цього встановлюють розетку на стіну і знімають з неї кришку для підключення кабелю.

Види схем підключення

Зараз існує дві схеми підключення інтернет-розетки - А і В з відзнакою в розташуванні помаранчевої та зеленої пар.

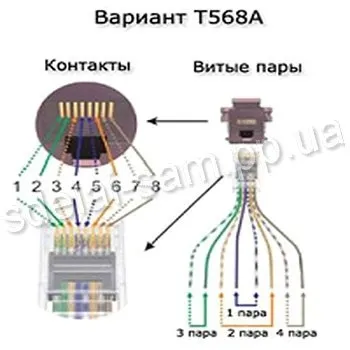

Визначається схема підключення електричної розетки просто - треба подивитися схему обтиску вилки з іншого боку проводу. Якщо є наклейка на клемнику, то позначаються схеми символами 568А для схеми А і відповідно 568В для схеми В. При відсутності наклейки дивляться розташування проводів в кручений парі: при схемі 568А дроти йдуть в такому порядку - зелений з білою смугою, зелений, помаранчевий з білою смугою, синій, синій з білою смугою, коричневий з білою смугою, коричневий.

При схемі В послідовність така: помаранчевий з білою смугою, помаранчевий, зелений з білою смугою, синій, синій з білою смугою, зелений, коричневий з білою смугою, коричневий.

Бажано попередньо дізнатися у свого провайдера за якою схемою обтиснуті роз'єми на його стороні, але якщо дізнатися немає можливості, то підключати можна по будь-якій схемі. При необхідності потім можна завжди швидко поміняти місцями зелену і помаранчеву пари. Існують певні правила вибору схем: так, в США для горизонтальних каналів застосовують стандарт 568А, а для вертикальних 568В.

При підключенні неважлива схема, головне, щоб на двох кінцях кабелю кручена пара була підключена однаково.

Підключення інтернет-розетки

З кабелю знімають ізоляцію спеціальним інструментом або ножем на 5-6 сантиметрів і розправляють жили. Необхідно стежити, щоб всі жили були цілі.
Жили вкладають в порти за обраною черговості. Оскільки в розетці є спеціальні засувки-затискачі, то робиться це дуже легко. Іноді жили фіксуються болтиками і викруткою.
Після завершення підключення кабелю, необхідно перевірити інтернет-з'єднання на комп'ютері, і якщо все нормально, то робота завершена, а якщо немає, то слід перевірити якість обтиску на коннекторе.
Після закінчення процесу, розетку вставляють в коробку, фіксують розсувними металевим зажимами або шурупами. Потім защелкивают пластикову накладку і можна підключати мережевий шнур до комп'ютера.
