Як підключити електролічильник своїми руками

Зібрати самому навіть складний силовий щит досить просто, якщо все робити акуратно, не поспішаючи і дотримуючись усіх правил безпеки.

У цій статті ми розповімо, як самостійно підключити електролічильник і заощадити на цьому 3 тисячі рублів ».

Покрокова інструкція як встановити лічильник електроенергії

Щоб розуміти, як правильно підключити лічильник електроенергії, потрібно знати кілька правил установки:

• Перша дія - узгодження Вашого бажання встановити самостійно лічильник електроенергії як з керуючою компанією (для квартир), так і з енергозбутової організацією. Перша повинна не заперечувати, а енергетики повинні погодиться опломбувати підключений лічильник. Для обліку електроенергії в приватному будинку узгодження з керуючою компанією, природно, не потрібно;

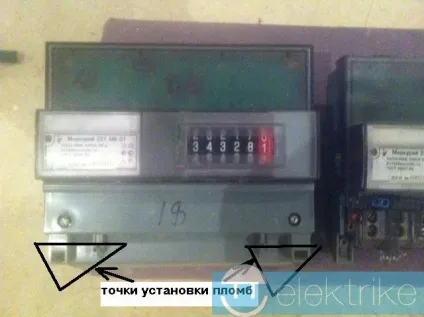

• Друга дія - домовленість про дату і час перевірки правильності монтажу і опломбування лічильника, щоб квартира не залишалася знеструмленій довгий час. До моменту пломбування не вмикайте харчування на лічильник! Це може викликати бажання енергетиків демонтувати лічильник і провести його повторну перевірку!
• Третя дія - вивчення схеми підключення, виготовлення необхідних елементів, підготовка силового щитка (боксу) для монтажу лічильника;
• Останньою дією буде перевірка схеми і роботи лічильника, яку можна провести за допомогою лампочки і батарейки, що не вплине на вихідні показання лічильника. Цифри, вказані в паспорті при покупці лічильника, є для енергетиків точкою відліку, тому і не можна включати його в роботу до підписання акту!

Правильніше за все, вибравши місце для приладу в щитку, зібрати схему поза боксом, переконавшись, що все перемички встановлені правильно, всі з'єднання надійні, тоді сам монтаж займе максимум 20-ти хвилин.

Практичні поради по установці трифазного лічильника

Як підключити електролічильник розглянемо на прикладі трифазного електронного Меркурія 231 АМ.01 для побутових цілей.

Так він виглядає в щитку, а так

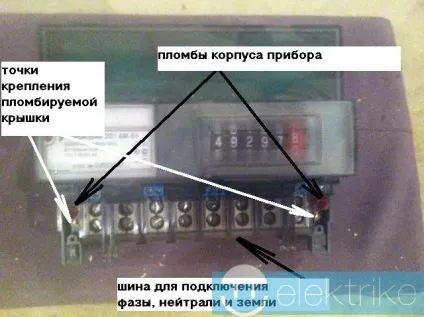

Перед зняттям панелі (тієї самої, яку пломбують енергетики). Тепер залишилося подивитися схему, в якій зазначено, як підключити лічильник електроенергії - вона повинна бути за стандартом на зворотному боці пломбованого кришки, де ми її і знаходимо -

Зі схеми, напевно, зрозуміло, чому такий складний приклад. Зрозуміти, як встановити лічильник електроенергії такого типу, як його підключити - значить розібратися з будь-якими іншими.

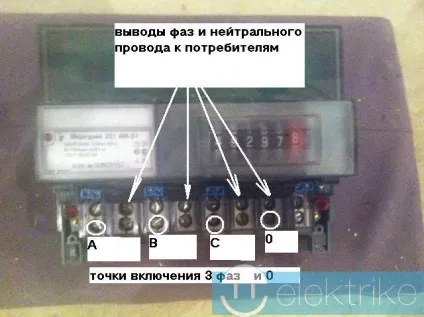

Генератор (Г) - це введення від 4-х провідної лінії, три фази і нуль (А, В, С). Навантаження це висновки до споживачів. На першому етапі виробляємо очевидні підключення. Підключаємо три фази і нуль від вхідної напруги. Після чого монтуємо висновки до споживачів,

що теж просто зрозуміти і зробити. Споживачами в даному випадку будуть автоматичні вимикачі зі своїми характеристиками. від яких лінії підуть в квартиру або будинок. Раніше ми вже описували установку автоматичного вимикача.

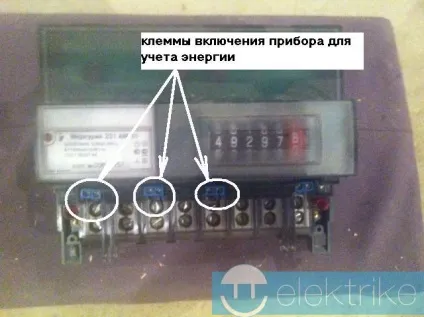

Здається, завдання, як підключити лічильник електроенергії, вирішена, але чи так це? Розберемося, що у нас вийшло. Фази А, В, С і 0 введені і виведені до споживача. Якщо включити харчування, то споживач справно запрацює, тепер з'ясуємо, як підключити електролічильник. Для цього ще раз подивимося на клеммник приладу, де виявимо додаткові контакти, включення яких в ланцюг якраз і дозволяє лічильнику визначати потужність. споживану в квартирі. Тут нашого втручання не потрібно, вся схема змонтована усередині приладу.

Залишилося в кришці приладу вирізати отвір для вільного проходу кабелів

і розібратися, як встановити лічильник електроенергії на дин-рейку. Заводимо край рейки в довший затиск,

після чого натискаємо до тих пір, поки з клацанням прилад не встане на місце.

Вся робота по монтажу лічильника в даному випадку - правильне підключення до клем 8 проводів.

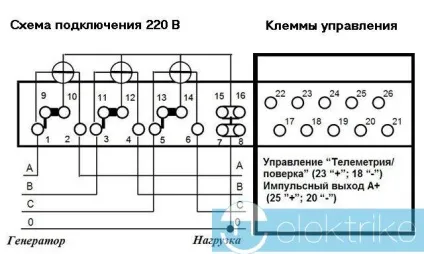

Останній штрих - перевірка правильності з'єднань і схеми. Для цього відкриємо паспорт і подивимося на більш детальну схему в паспорті.

Для вирішення завдання як підключити електролічильник, нам важливі клеми 1, 2, 3, 4, 5, 6, 7 і 8. Саме вони відображені на кришці приладу як керівництво для монтажника. Принцип внутрішньої комутації та збору інформації про спожитої енергії відбитий на цій схемі. Зону клем управління ми не чіпаємо - це єпархія енергозбутової компанії. Ми свідомо не розглядали питання, який електричний лічильник краще. і взяли для прикладу застарілий екземпляр. Але з точки зору монтажу нічого не змінилося, і ми підключили трифазний лічильник. а не однофазний.

Як підключити лічильник електроенергії і уникнути типові проблеми?

1. Якщо дозволяє щиток, вмонтовуйте автомати захисту (від яких здійсните введення в квартиру) під лічильником, на окремій дин-рейці. Це значно завдання підключення лічильника електроенергії.
2. Нейтральний провід краще завести на нульову шину, від якої підключати автомати і лічильник. Це також спрощує монтаж.
3. Про просту зачистку проводів і монтажі клем ми багато разів говорили - тут нагадаємо, що на відміну решти електропроводки, кожен кабель фіксується двома гвинтами, фіксується дуже надійно, що необхідно перевірити - оскільки після опломбування лічильника доступу до цього клемника не буде!
4. Промаркіруйте всі дроти, як входять, так і вихідні, дотримуючись колірні стандарти (синій провід - нейтраль і т.д.) при монтажі. Це можна зробити за допомогою папірців і скотча, але зробити треба обов'язково. У випадку найменших сумнівів і нерозуміння того, що робите - відмовтеся від самостійного монтажу і запросіть фахівця.
5. Після того як прилад буде прийнятий в роботу і опломбований - сфотографуйте його (пломбу окремо) і прикладіть до документів лічильника, які зберігайте разом в окремій папці. Останнім часом енергетики часто їх вимагають при проведенні контрольних заходів.
6. І майте на увазі - не варто шукати спосіб обдурити лічильник, або збутову компанію. Знайдіть інший спосіб економії електрики і витрат на електрику, як описаний вище - виконання невиправдано дорогих робіт своїми руками.
