Як підібрати водостічну систему для будинку

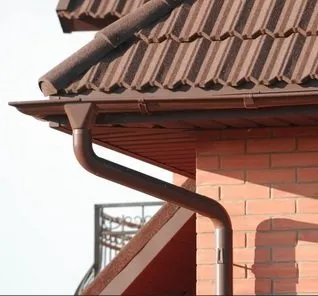

Водостічна система - важлива конструктивна частина будинку. Вона запобігає замочування стін, вимощення і фундаменту. Необхідно спроектувати і встановити водостік таким чином, щоб вся вода з покрівлі прямувала у відведений їй місце, але не потрапляла на вимощення.
Від чого залежать розміри
Виробники відсотків роблять труби і жолоби різного діаметру. Для перших він може перебувати в межах - 60 - 160 мм, для других - 70 -150 мм. Підбір необхідного діаметра здійснюється в залежності:
- до площі збирання води і кута нахилу ската даху;
- від кількості точок спуску води і їх розміщення.
Яка площа збирання води

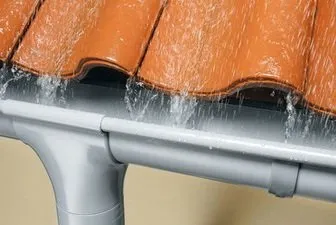

Площа збору води на один жолоб розраховується за формулою:
S = L (а + в / 2), де
L - довжина покрівлі (береться уздовж коника),
а - проекція на горизонтальну площину одного ската даху, звідки стікає вода,
в - висота даху.
Відповідно, для даху, у якій висота 2 метри, довжина 8 метрів, і ширина проекції на горизонтальну площину одного ската 4 метри, площа збирання води на один жолоб буде дорівнює S = 8 (4 + 2/2) = 40 м кв.
Чи не навантажена схема зливу
- S до 70 м кв. - жолоб діаметром 90 мм і труби діаметром 75 мм;
- S більше 100 м кв. - від 125 мм, і від 90 мм, - відповідно.
Приклади не навантажених схем розміщення точок зливу для різних конфігурацій покрівлі наведені на малюнку.
навантажена схема
У разі навантаженого варіанти розміщення (при системі зливу до однієї воронці встановленої за кутом), доведеться підбирати діаметри з запасом.
Далі вказані діаметри спочатку для жолоба, потім для труби в залежності від площі:
- до 42 м кв. - 75 мм, 63 мм;
- до 52 м кв. - 100 мм, 90 мм;
- до 75 м кв. - 125 мм, 90 мм;
- до 100 м кв. - 150 мм, 120мм.
Загальні рекомендації по підбору елементів
Краще встановлювати жолоби і труби великого діаметру. Це зменшує ризик їх засмічення і обмерзання.
Проект водостічної системи складається орієнтуючись на асортимент будь-якого виробника. Тому рекомендується спершу проконсультуватися з фахівцем (продавцем) торгової або будівельної організації про наявність тієї чи іншої системи і її особливості.
З яких елементів складається водостічна система

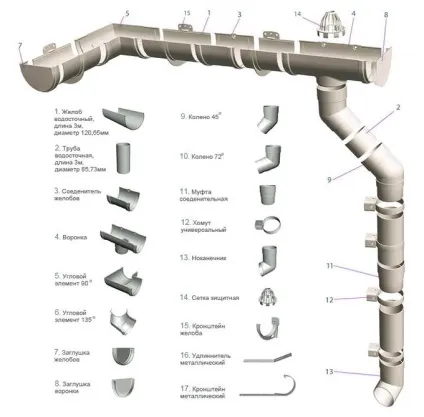

Водостік зазвичай складається з наступних основних елементів, які представлені на малюнку.
Щоб все змонтувати необхідно спершу визначити скільки і яких елементів водостоку потрібно. Розрахувати це не складно. Потрібно накреслити план покрівлі і розставити на ньому всі елементи.
Далі приклад підбору кількості елементів водостічної системи.
кількість жолобів
Жолоби встановлюються уздовж покрівлі і направляють воду до ринв. Щоб знайти необхідну кількість цих виробів стандартної довжини (частіше це 3 метри) необхідно визначити довжину периметра будинку. Потім розділити її на довжину одного жолоба. На прикладі, вийшло 12 шт. але деякі з них розділені на частини.
кутові з'єднання
Спеціальні кути з'єднують обвід в єдину систему зливу. Кути бувають зовнішніми і внутрішніми. Їх кількість дорівнює кількості кутів самого будинку.
З'єднувачі і заглушки
Жолоби комплектуються соединителями і заглушками. Якщо все з'єднується в один контур, то кількість з'єднувачів буде дорівнює кількості довгих елементів, а заглушки не будуть потрібні.
Якщо контурів кілька, то з'єднувачів потрібно менше на стільки, скільки окремих контурів утворюють жолоби (зазвичай на 1 або 2 менше). Заглушки розставляються по краях окремих контурів.
Гаки для закріплення
Жолоби утримуються на гаках (власниках) які кріпляться до лобової дошки або до обрешітки (можливо в стіну). Для деяких моделей водостічних систем гаки повинні встановлюються по краях окремих цілісних довгих елементів, в т.ч. в місцях стикувань соединителями і кутами.
Також по довжині гаки встановлюються з кроком 0,6 - 0,9 метра. Потрібно не забувати про вплив снігового навантаження взимку (обмерзання), тому збільшувати крок установки гаків не рекомендується.
Воронки і водостічні трубопроводи
З покрівлі вода збирається до воронок, звідки надходить в трубопроводи. Необхідна кількість комплектів «воронка-трубопровід» залежить від їх діаметра, тобто пропускної здатності
Для діаметра жолоби 125 мм (діаметр водостічних труб в комплекті - 90 мм) одна воронка встановлюється на 100 м кв покрівлі, або на 10 метрів желобкового прогону.
Для діаметром 150 мм (трубопровід - 100 мм) одна воронка може збирати воду зі 150 м кв. покрівлі, або з 15 метрів желобкового прогону.
Необхідна кількість цільних труб (стандартна довжина 3 або 1 метр) для одного водостічного трубопроводу визначається виходячи з висоти будівлі. Потім це значення множиться на кількість відсотків.
Коліна і з'єднувачі трубопроводу
Труби в водостічному трубопроводі з'єднуються спеціальними з'єднувачами. Вгорі встановлюються криволінійні коліна, а внизу - наконечник. Розміщення колін залежить від величини схилу даху. На кожен водостічний трубопровід буде потрібно 2 коліна, один наконечник і 1 - 2 сполучні муфти між прямолінійними ділянками труб.
кріплення трубопроводу
Також будуть потрібні кронштейни (хомути) для закріплення трубопроводу. На кожен трубопровід - не менше 2 кронштейнів. Відстанню між кронштейнами - не більше 1 метра. Вони встановлюються в місцях стиків труб між собою або з колінами.
