Як підібрати гідроакумулятор для систем водопостачання особливості вибору
Гідроакумулятори для внутрішньобудинкових водопровідних систем
Гідробаки в системах індивідуального водопостачання виконують відразу кілька важливих функцій. Щоб всі вони нормально працювали, важливо правильно підібрати цей агрегат, з огляду на безліч вихідних даних. Наприклад, максимальна витрата води при одночасному користуванні декількома приладами, рекомендовану кількість включень насоса в годину і інших.
Тому знати, який гідроакумулятор для систем водопостачання краще вибрати, повинен кожен власник заміського будинку. Про параметри вибору, заснованих на конструкції і принцип дії цього пристрою, і поговоримо нижче.
Навіщо потрібен гідроакумулятор
Є кілька причин, які змушують нас використовувати гідроакумулятор для постачання водою заміського будинку з автономного джерела за допомогою насоса. Вірніше, змусити вас ніхто не може, але переваг цей пристрій дає чимало, і не скористатися ними було б нерозумно.
- Можливість підтримки тиску води в системі на певному рівні навіть при непрацюючому насосі;
- Можливість накопичувати якийсь обсяг рідини, і використовувати її при відключенні електроенергії або поломки насоса;
- Можливість гасити надлишковий тиск у водопровідній системі і запобігати руйнівні наслідки гідроударів (див. Гідроудар в системі водопостачання: від чого виникає і як уникнути);
- Можливість не давати насосу включатися при кожному відкритті водоразборного крана.

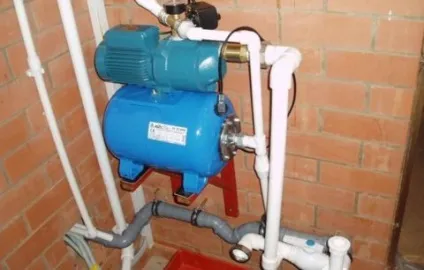

Фото гідроакумулятора, включеного в систему водопостачання
Зверніть увагу. Будь-насос розрахований на певну кількість циклів включень і відключень в одиницю часу. Якщо таких циклів буде більше, техніка швидко вичерпає свій ресурс і вийде з ладу. А гидробак скорочує кількість циклів, продовжуючи тим самим термін служби насоса.
Що потрібно знати про особливості гідроакумулятора
Щоб нормально і стабільно працювало водопостачання, розрахувати обсяг гідроакумулятора - одна з перших завдань. Вирішити її правильно допомагають знання про те, що являє собою цей агрегат, як він функціонує і як його налаштувати на оптимальний режим.
конструкція
Це металевий бак, усередині якого знаходиться гумовий балон (груша), в якому акумулюється вода. Між стінками бака і балона закачано повітря.
Зверніть увагу. У деяких моделях, балон замінює діафрагма (мембрана), що розділяє внутрішній об'єм бака на дві порожнини - повітряну і водяну.
Гідробак оснащується фільтром і висновками для води і повітря. Як правило, штуцер для підключення до водопроводу ставиться в нижній частині ємності, а золотник з ніпелем для накачування або стравлювання повітря у верхній. Але можливі й інші варіанти конструкції.
Принципової різниці між двома цими конструкціями немає. Єдине, на що варто звернути увагу при виборі - на можливість заміни внутрішньої мембрани своїми руками в разі її зносу.
В цьому відношенні, бак з гумовою грушею краще. Щоб змінити її, досить зняти фланець, що утримує балон в металевому корпусі.
призначення
Подібні резервуари встановлюють не тільки в системах водопостачання. Використовуються вони і в автономному теплопостачанні від котла з насосом (див. Твердопаливний котел на опалення і водопостачання у вашому будинку).
Важливо знати, що баки для теплових систем фарбуються в червоний колір, а для водяних переважно в синій, але можуть бути й інші варіанти - зелений, хромований.
Гідроакумулятори для систем тепло- і водопостачання відрізняються кольором
У чому різниця між ними:
- У розширювальному баку для тепломагістралей, встановлена мембрана, виготовлена з технічної гуми, здатної витримувати високі температури. Конструкція зазвичай неразборная, тому при пошкодженні внутрішнього резервуара міняти доводиться бак цілком.
- Балон в водяних гідробаком, зроблений з харчової гуми, що не робить негативного впливу на смак і властивості питної води. Конструкція може бути як зі знімною, так і з фіксованою мембраною.
Для довідки. Баки з фіксованою мембраною коштують дешевше і володіють великим запасом міцності, але, в разі появи дефектів на гумі, вони підлягають заміні. Тоді як гідроакумулятори зі змінною мембраною або балоном дорожче, але при їх пошкодженні досить поміняти тільки внутрішній резервуар.
Матеріал внутрішнього резервуара
Харчова гума, як матеріал для виготовлення мембрани, теж може бути різною і відрізнятися складом, стійкістю до високої або низької температури, довговічністю.
- Натуральна каучукова гума дуже еластична, але має низьку стійкістю до дифузії води. Вона витримує температуру від 0 до +50 градусів.
- Штучна бутилова гума менш еластична, але довговічніша. Робочий діапазон температур від -10 до +100 градусів.
- Штучна етилен-пропіленова гума найдовговічніша і надійна. Якщо інструкція до гідроакумулятори містить відомості про те, що мембрана виготовлена з харчової гуми EPDM, то можете бути впевнені, що прослужить вона довго навіть при дуже інтенсивної експлуатації. Критичні робочі температури -50 і +130 градусів.
Обсяг бака - основний критерій вибору
Найважливіше питання - як вибрати обсяг гідроакумулятора для систем водопостачання. Щоб відповісти на нього, потрібно звести воєдино безліч даних. Це і продуктивність насоса, і оснащеність будинку водоспоживальні обладнанням, і кількість постійно живуть в будинку людей, і багато іншого.
Але в першу чергу, потрібно визначитися, чи потрібен вам цей резервуар тільки для стабілізації роботи системи в цілому, або є необхідність в запасі води на випадок відключення електропостачання.
Внутрішні балони різного об'єму
Якщо будинок невеликий і обладнаний тільки умивальником, унітазом, душем і поливальним краном, а живете ви в ньому не постійно, складних розрахунків можна не проводити. Досить купити бак об'ємом 24-50 літрів, його вистачить для того, щоб система працювала нормально і була захищена від гідроударів.
У випадку ж з заміським будинком для постійного проживання сім'ї, обладнаним всім необхідним для комфортного побуту, бажано підійти до питання більш відповідально. Ось кілька способів, за допомогою яких ви зможете визначитися з розміром гідроакумулятора.
За характеристиками насоса
Параметри, що впливають на вибір обсягу бака, це продуктивність і потужність насоса, а так само рекомендовану кількість циклів його включення / вимикання.
- Чим вище потужність агрегату, тим більше повинен бути обсяг гідробака.
- Потужний насос накачує воду швидко і швидко вимикається, якщо обсяг резервуара невеликий.
- Достатній обсяг дозволить скоротити кількість повторно-короткочасних включень, тим самим продовживши термін служби електродвигуна.
Для розрахунку вам потрібно визначити приблизний витрата води в годину. Для цього складається таблиця, в якій перераховуються всі споживають воду прилади, їх кількість і норми витрати. наприклад:
Таблиця визначення максимальної витрати води
Так як одночасно скористатися всіма приладами практично неможливо, для визначення реального витрати застосовується поправочний коефіцієнт 0,5. В результаті отримаємо, що в хвилину ви в середньому витрачаєте 75 літрів води.
Як розрахувати обсяг гідроакумулятора для водопостачання, знаючи цю цифру, продуктивність насоса і з огляду на, що включатися він повинен не частіше 30 разів на годину?
- Припустимо, продуктивність дорівнює 80 л / хв або 4800 л / год.
- А в пікові години вам потрібно 4500 л / год.
- При безупинної роботі насоса його потужності цілком вистачає, але навряд чи він пропрацює довго в таких екстремальних умовах. А якщо він буде включатися частіше 20-30 разів на годину, то ресурс його вичерпається ще швидше.
- Тому й потрібен гидробак, обсяг якого дозволить відключати обладнання і давати йому перепочити. При зазначеної частоті циклів, запас води повинен бути мінімум 70-80 літрів. Це дозволить насосу одну хвилину з кожних двох не працювати, попередньо заповнивши резервуар.
Це важливо! Майте на увазі, що загальний обсяг гідроакумулятора і максимальний обсяг води в ньому далеко не рівні. Вода займає лише приблизно третину внутрішнього простору резервуара.
Щоб скористатися цією формулою, потрібно знати установки реле тиску, яке включає і вимикає насос. Розібратися допоможе наступна картинка:
Зміни тиску в гидроаккумуляторе при включенні і відключенні насоса
- 1 - початковий тиск Pвозд (при вимкненому насосі);
- 2 - надходження води в резервуар при включенні насоса;
- 3 - досягнення максимального тиску Pmax і відключення насоса;
- 4 - витрата води при відключеному насосі. Коли тиск досягає мінімуму Pmin, насос включається.
Формула ж виглядає так:
- V = K x A x ((Pmax + 1) x (Pmin +1)) / (Pmax - Pmin) x (Pвозд. + 1), де
- А - це розрахункова витрата води (л / хв);
- К - поправочний коефіцієнт з таблиці, визначається в залежності від потужності насоса.
Таблиця для визначення поправочного коефіцієнта
Значення мінімального (пускового) і максимального (вимикає) тиску на реле, ви повинні встановити самі, в залежності від того, який напір в системі вам потрібен. Він визначається по найдальшої від гідроакумулятора, і високо розташованої точки водорозбору.
Порада. Перепад між максимальним і мінімальним значеннями повинен складати 1-1,5 атм. А початковий тиск Pвозд має бути на 10-20% менше, ніж Pmin.
Зразкові співвідношення установок реле тиску
Щоб внести корективи реле тиску, необхідно знати, як накачати гідроакумулятор для систем водопостачання повітрям, або стравити зайвий. Для цього буде потрібно автомобільний насос, який підключається до баку через золотник.
Тепер можна обчислити об'єм. Для прикладу візьмемо:
- А = 75 л / хв;
- Потужність насоса 1,5 кВт, відповідно К = 0,25;
- Pmax = 4,0 бар;
- Pmin = 2,5 бар;
- Pвозд. = 2,3 бар.
Отримуємо V = 66,3 літра. Найближчі за обсягом стандартні гідроакумулятори, мають обсяг 60 і 80 літрів. Вибираємо той, що більше.
Форма, габарити
Можливо, для вас може мати значення форма бака - вертикальна або горизонтальна. Наприклад, якщо місце для його установки обмежена по площі або висоті.
Крім того при використанні резервуара великого обсягу переконайтеся заздалегідь, що за своїми габаритами він елементарно пройде в дверний отвір або виберіть іншу модель. Зробити це нескладно, так як вибір гідроакумуляторів від різних виробників на нашому ринку досить великий.
висновок

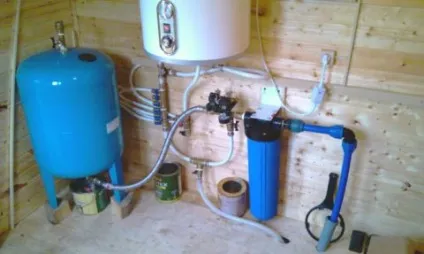

Установка гідроакумулятора для систем водопостачання своїми руками: галузі застосування, схеми, розрахунок місткості
Гідроакумулятор в системі ХВП приватного будинку В яких випадках рекомендується установка гідроакумуляторів для водопостачання? До якої частини водопроводу підключається гідроакумулятор, і які функції він виконує? Який обсяг води він здатний запасти? Давайте розбиратися. yandex_.
Каналізація та водопостачання в будівлях: пристрій, матеріали, нормативні вимоги
На нас чекає знайомство з інженерними мережами житлових і громадських будівель знаєте ви, як влаштовані водопостачання і каналізація в будівлях і спорудах? Сьогодні нам належить познайомитися з пристроєм цих інженерних мереж на прикладі житлового будинку, з'ясувати, які матеріали можуть застосовуватися для їх монтажу, і вивчити відповідну нормативну документацію. Приступимо.

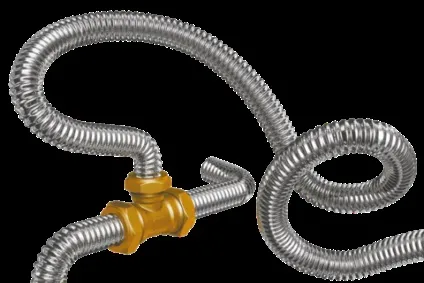

Гофра для труб водопостачання: за крок від досконалості
Дозвольте представити: гофрована нержавіюча труба Наша сьогоднішня тема - труби для водопостачання гофровані. Ми хочемо представити Новомосковсктелю цей порівняно новий матеріал, розповісти про його достоїнства і недоліки, про областях застосування і особливості монтажу. Отже, приступимо.

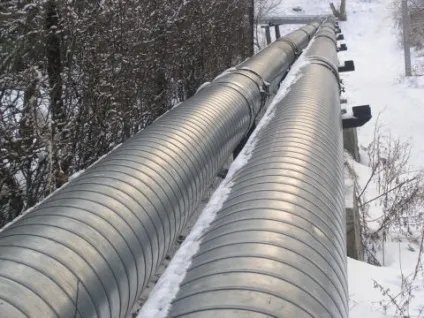

Відкрита система гарячого водопостачання - це типове рішення для будівель радянської споруди
