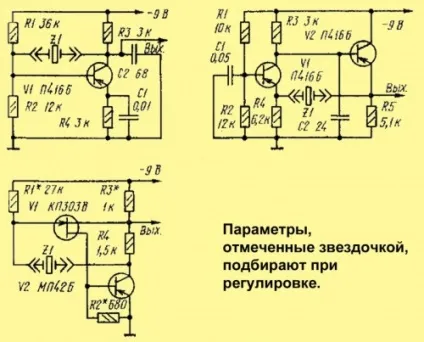

Зберіть одну із запропонованих схем. Як індикатор генерації до виходу генератора підключіть вимірювальний прилад, забезпечений найпростішим детектором на точковому напівпровідниковому діоді. Якщо є діодний випрямна головка приладу, використовуйте її. Це може бути тестер, ламповий вольтметр і т.д. За відхилення стрілки приладу можна судити про виникнення генерації. З цією ж метою ви можете застосувати осцилограф. Це буде ще наочніше. Виникнення генерації свідчить про справність кварцового резонатора.

Якщо ви хочете дізнатися резонансну частоту кварцового резонатора, підключіть на вихід генератора частотомір або осцилограф. Останній дає можливість визначити частоту за допомогою фігур Ліссажу. Зверніть увагу на те, що кварц може порушуватися як на основній частоті, так і на гармоніках.

Визначити працездатність і приблизну резонансну частоту кварцового резонатора можна й іншим способом. До висновків резонатора підключіть невелику котушку зв'язку. Вона складається з 2-5 витків голого, а краще посрібленого мідного дроту. Піднесіть її до коливального контуру працюючого сверхрегенератівниміпріємникамі приймача. Підстройте конденсатор контуру приймача так, щоб шуми суперізаціі в навушниках повністю зникли. У цьому випадку ваш приймач буде налаштований на частоту резонансу кварцового резонатора або на одну з її гармонік. Цей метод не дає високої точності вимірювання. Але він дозволяє судити про працездатність кварцового резонатора.
