Як перетворити в полілінію в автокад

Перетворення в полілінію може знадобитися при кресленні в Автокад для тих випадків, коли набір з окремих сегментів потрібно об'єднати в один складний об'єкт для подальшого редагування.

У цьому короткому уроці розглянемо, як перетворити прості лінії в полілінію.

Як перетворити в полілінію в AutoCAD

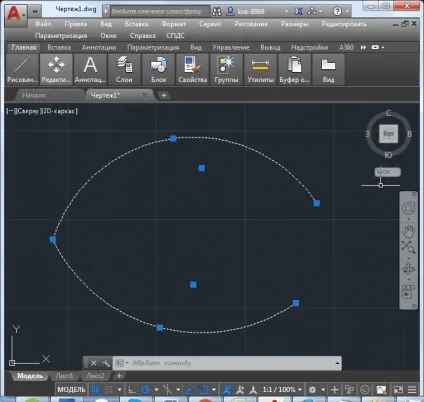

1. Виділіть лінії, які ви хочете конвертувати в полілінію. Виділяти лінії потрібно по одній.

2. У командному рядку введіть слово «PEDIT» (без лапок).

У більш нових версіях Автокада після написання слова потрібно вибрати «MPEDIT» в випадаючому списку командного рядка.

3. На питання «Конвертувати ці арки в полілінію?» Виберіть відповідь «Yes».

Усе. Лінії перетворилися в полілінії. Після цього ви можете як завгодно редагувати ці лінії. Можете з'єднувати, роз'єднувати, скруглять кути, робити фаски та інше.

Таким чином, ви переконалися, що конвертація в полілінію не виглядає складною процедурою. Скористайтеся цим прийомом, якщо лінії, які ви накреслили не хочуть редагуватися.
