Як паяти електронні схеми

У статті використані матеріали з сайту Instructables.com

Навчитися паяти нескладно, це набагато простіше, ніж ви думаєте. Тут ми розглянемо як спаяти між собою два дроти. Це той навик, який знадобитися на початку освоєння азів електроніки і при складанні простих електронних пристроїв. Дана інструкція - це лише перший крок освоєння процесу пайки, який застосовується в усьому світі для збирання електроніки з застосуванням більш складних професійних інструментів і технологій.

Для того щоб зрозуміти як паяти більш складні з'єднання можна ознайомитися з більш просунутими описами процесу пайки.

Припій містить свинець, тому при роботі з ним треба дотримуватися запобіжних заходів:

Завжди мийте руки з милом після того, як вони стикалися з припоєм (а краще кожен раз після пайки)
Не торкайтеся руками і не протирайте ними рот, ніс, очі щоб не занести в них частки свинцю в процесі пайки

Перш ніж почати паяти паяльник повинен бути включений і його жало має розігрітися до потрібної температури.

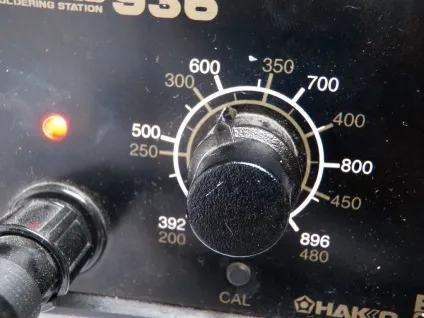

Якщо у Вашого паяльника є можливість плавного регулювання температури, то для початку встановіть її на 300 градусів Цельсія - цього буде достатньо для пайки більшості конструкцій.

Якщо ж у паяльника регулювання температури немає - просто включите його і почекайте повного розігріву протягом приблизно 5 хвилин.

ЗАВЖДИ беріть паяльник за ізолюючу ручку!

Це треба запам'ятати відразу і назавжди!

ЗАВЖДИ беріть паяльник за ізолюючу ручку!

Металеві частини паяльника розігріваються до високих температур і від них можна отримати сильний опік.

Якщо Ви не користуєтеся паяльником - завжди кладіть його на спеціальну підставку.

Включений паяльник, який не був поставлений на підставку може накоїти багато лиха, тому завжди стежте за тим, щоб він знаходився на підставці якщо Ви їм не користуєтеся!

Оскільки Вам хочеться щось створити, а не зруйнувати - завжди уважно стежте за тим, де знаходиться Ваш паяльник до тих пір, поки він не виключений і не охолов! Під час роботи з паяльником не відволікайтеся до тих пір, поки Ви не поставили його на підставку.

Для нового паяльника необхідно виконати таку процедуру: Вам потрібно нанести тонкий шар припою на кінчик жала паяльника для того щоб в подальшому під час пайки з нього легко стікав припій на спаюється поверхні.

У всіх простих пристроях потрібно споювати дроти між собою. Першим кроком для цього буде видалення частини ізоляції з кінців з'єднувальних між собою проводів довжиною близько 1-2 см.

Скручуємо між собою металеві частини (жили) з'єднувальних проводів.

Відрізаємо зайву частину з кінчиками жив з'єднаних проводів, залишаючи надійно спаяні і покрите припоєм місце з'єднання.

Після закінчення пайки жало паяльника потрібно очистити.

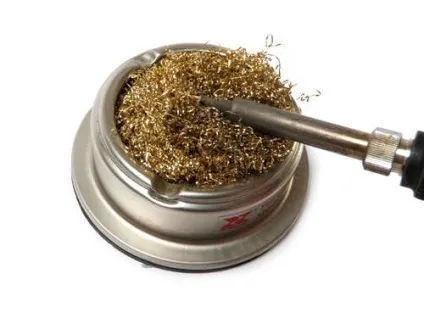

Для цього просто протріть розігріте жало про спеціальну протирочную підставку або губку. Це підготує Ваш паяльник для пайки наведених нижче речовин.

Після того, як Ви закінчили роботу з паяльником вимкніть його і дочекайтеся поки він повністю охолоне.

Зрозуміло - це опис самого простого способу пайки, відповідного далеко не для всіх видів монтажних робіт, але з чогось треба починати! Освоївши його Ви вже зможете створювати різні електронні конструкції і будете просуватися в цьому далі крок за кроком!
