Як навчитися користуватися макетної платою (breadboard) - електроніка

Типовий вид макетної плати представлений на малюнку. Бувають більш складні зразки, бувають простіше. Але принцип пристрою залишається однаковий. Макетна плата складається з пластикового підстави з безліччю отворів, зазвичай з кроком 2,54 мм. Отвори потрібні для того, щоб вставляти в них висновки радіоелементів або з'єднувальні дроти.

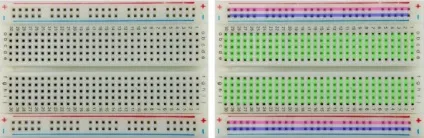

На малюнку представлена ​​інша макетна плата. Зліва - загальний вигляд, праворуч кольором позначені провідники. Синій колір - це "мінус" схеми, "червоний" - плюс, зелений - це провідники, які ви можете використовувати на свій розсуд. Зверніть увагу, що отвори з'єднані не вздовж макетної плати, а поперек.

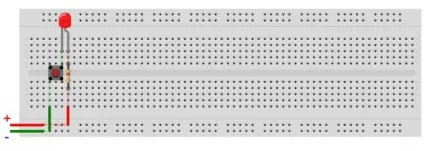

Для придбання навички роботи з макетної платою потрібно зібрати просту схему, як показано на малюнку. "Плюс" підключіть до позитивного полюса батарейки, "мінус" - до негативного. Червоним і зеленим показані провідники, блідо-червоним і блідо-зеленим - доріжки макетної плати. Якщо схема зібрана правильно, то при натисканні на кнопку світлодіод повинен світитися. Ви бачите, що не треба було брати в руки паяльник, щоб зібрати електричну схему. Це швидко і зручно.
