Як монтувати автоматичний шлагбаум своїми руками

Для того що б встановити шлагбаум потрібно виконати ряд необхідних підготовчих робіт. Вони включають в себе установку надійних фундаментів.

Виробляємо земляні роботи: виїмка грунту під фундамент потрібного розміру, причому потрібно враховувати регіон установки, якщо це з дуже холодним кліматом то фундамент робиться конусоподібним до низу. Що б морозне здимання не виказуючи його. Глибина до 1 міра 20 см .;

Дно ями засипаємо подушкою з піску до 15 см. І проливаємо водою і утрамбовують.

Робимо опалубку за розміром ями і вставляємо її.

У неї вставляється арматурна конструкція краще зварена.

Далі до всіх шлагбаума йде підводка електрокомунікацій готуємо ці висновки для заливки.

Готуємо опорну пластину, вставляємо анкерні болти за відповідними розмірами і навертаються гайки.

Опалубка заливається в кілька разів кожен шар потрібно обов'язково ущільнити (вібратором або шляхом штикування). На поверхні бетону встановлюємо опорну пластину, через неї виводимо електро-комунікації.

Даємо бетону застигнути 5 - 6 днів і потім проводимо монтаж тумби. Вона прикручується до опорної пластини всередину заводимо всі кабелі. Ну ось мабуть і весь монтаж. Далі йде схема живлення підключення і налагодження всіх вузлів даного шлагбаума. У різних фірм схеми та налагодження різні, так то дотримуйтесь інструкції. Але я б порадив звернутися до фахівців, робота налагодження справа складна і вимагає знань і досвіду.

модератор вибрав цю відповідь найкращим

Поетапно роботу з установки автоматичного шлагбаума можна розділити на наступні основні і проміжні етапи:

• купівля обладнання;
• доставка обладнання;
• підготовка інструменту, інвентарю, витратних матеріалів та спецодягу;

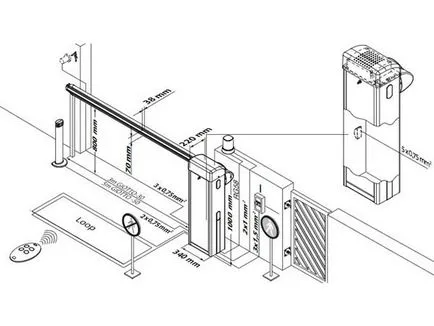

• схема розмітки;
• розміри шлагбаума залежать від довжини стріли, так як стійка і тумба однакові по висоті;
• приступаємо до копанні невеликий траншеї для кабелю;
• укладаємо кабель в захисному гофрованому шлангу;
• приступаємо до підготовки місць установки шлагбаума;
• виробляємо бетонування площадки під тумбу;
• виробляємо бетонування стійки під стрілу;
• бетон схоплюється оn двох і більше днів;
• в майданчику під тумбу не забуваємо встановити сталеві шпильки з різьбленням в кількості чотирьох штук;
• так само всередині майданчика не забуваємо провести кабель всередину тумби;
• решті кабель розводимо до стійок фотоелементів і сигнальних фjнарей, а так же r кнопок виклику і переговорних пристроїв;
• тепер встановлюємо тумбу в зборі, закріплюючи її зсередини на шпильках, за допомогою гайок;
• далі закриваємо кришку тумби за допомогою секретних гвинтів;
• встановлюємо стрілу шлагбаума;
• підключаємо внутрішнє підсвічування з дюралайта;
• встановлюємо антену і сигнальну лампу;
• встановлюємо стійки з фотоелементами;
• все виводимо на пульт, який встановлюємо в службі охорони.
