Я ніколи ще не робив макетів. Друкував, звичайно, намальовані в Гугл Скетчапе будівлі, Yо руками не працював. І стало дуже цікаво спробувати себе в цьому.

Насамперед, ми з напарником почали з самої будівлі, щоб визначитися з масштабом. Змоделювали, розділили по поверхах і роздрукували.

Ось так макет виглядає в Google SketchUp

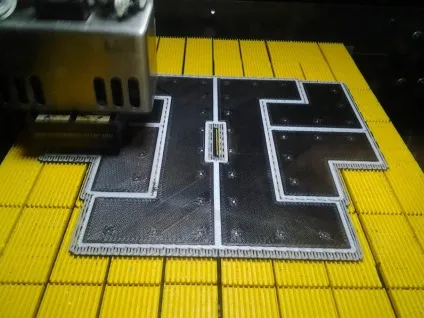

Йде друк одного з поверхів

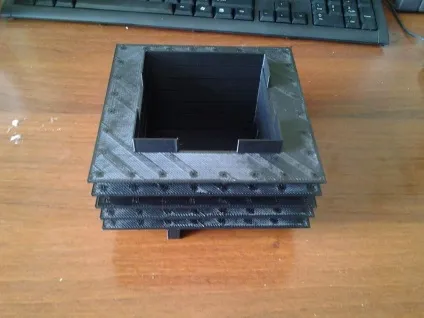

Після друку стали перевіряти, як поверхи прилягають один до одного. І тут зіткнулися зі своєю першою помилкою - середній поверхи, де великі ніші, треба було роздрукувати з іншого. Тобто при будівництві макета треба було їх акуратно розташовувати і стежити за зміщенням. Але ми вийшли з положення, закріпивши їх паличками

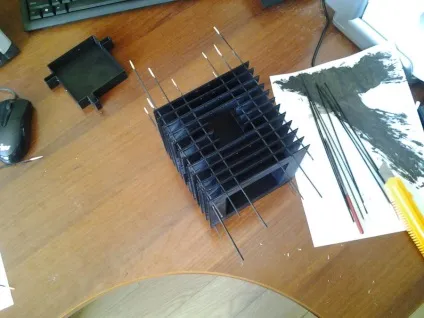

Закріпили середні етажіпалочкамі

Подивилися, покрутили в руках і стали збирати всю конструкцію разом. Для вирівнювання і скріплення поверхів використовували звичайні дерев'яні шпажки, пофарбовані в чорний колір. Просмикували їх в отвори, які вже були на моделі.

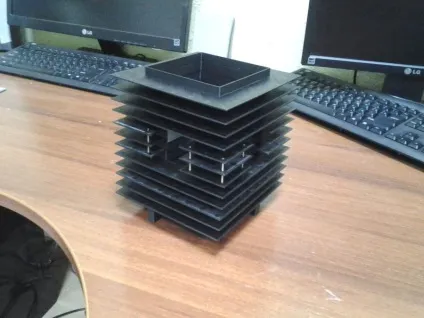

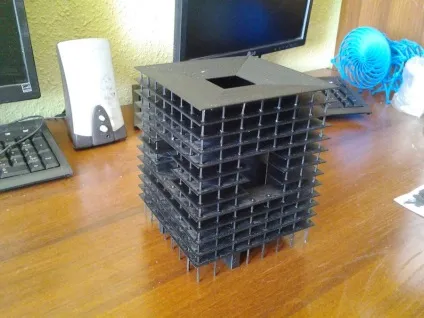

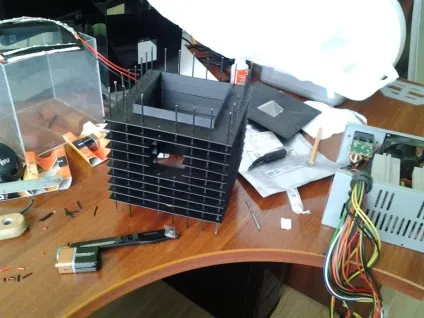

Весь будинок в зборі

Після цього ми на пару тижнів через певні обставини зависли, і будівля так і стояло "недостроем".

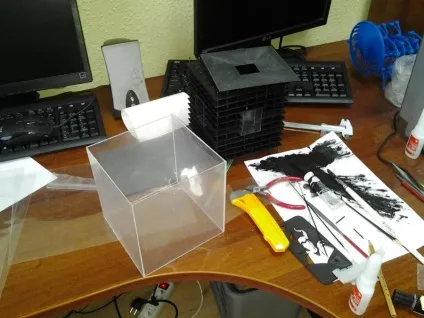

Коли знову взялися за роботу, стали думати, чим зробити облицювання будівлі. Хотіли акрилом товщиною 1 мм. Навіть купили лист, нарізали, склеїли коробку, але, врешті-решт відмовилися від цього варіанту через його громіздкість, ваги і складності вирізання отворів (нам би ЧПУ).

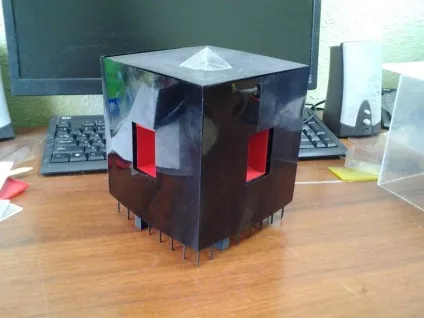

Вирішили використовувати звичайну плівку для ламінування. Нарізали, склеїли і затонувати автотоніровкой. Зібрали пірамідку з тієї ж плівки і вирізали червоні вікна з канцелярської папки :)

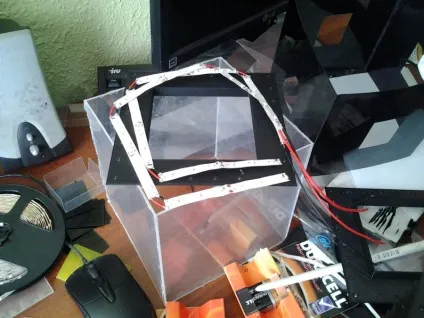

Після цього постало питання про підсвічування. Сходили в магазин світловий електрики і купили світлодіодну стрічку. Там же взяли батарейки Крона. І стали збирати підсвічування.

Я вперше в житті взяв паяльник в руки :)

Довелося розбирати будівлю

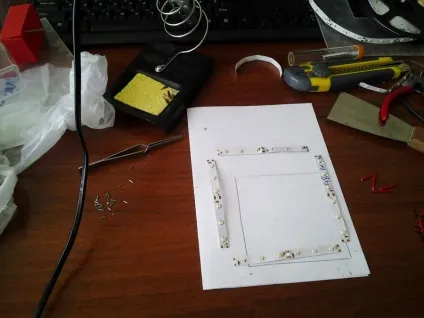

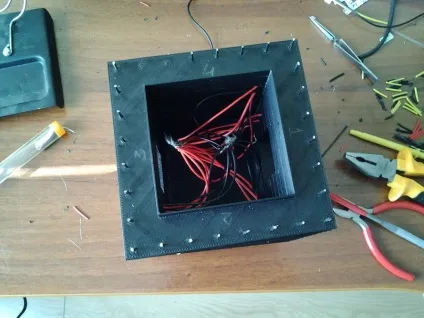

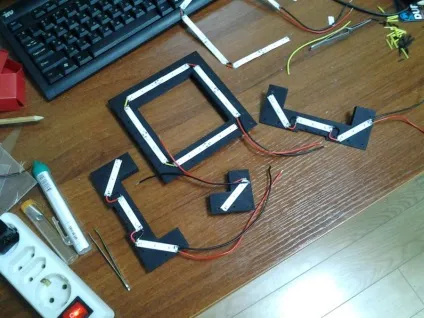

Розмітив і почав паяти

Хочу зазначити, що паяти мені сподобалося :) Перший раз, звичайно, трохи косячіт, не міг нормально покласти припой, але незабаром справа пішла.

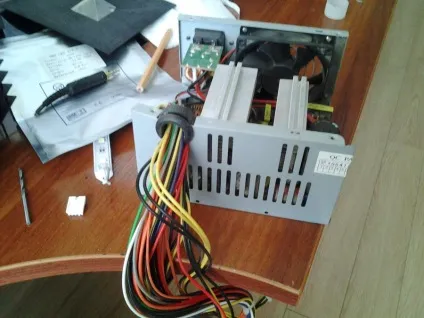

Донором проводів послужив старий БП від компа

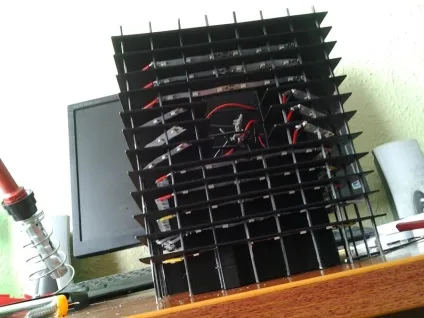

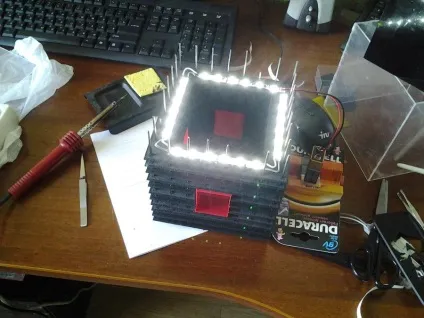

Купа поверхів з підсвічуванням

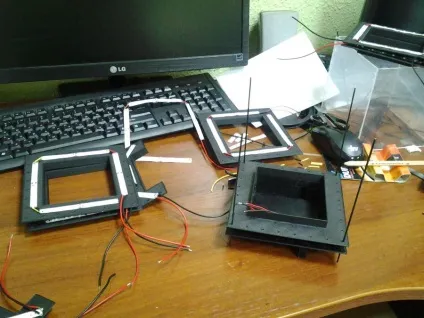

Кілька поверхів вже готове

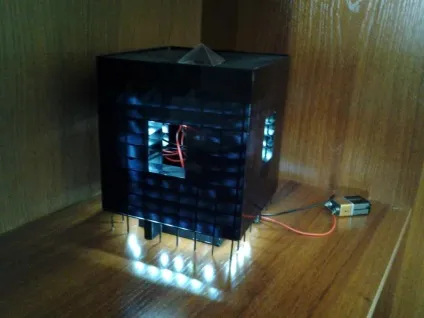

А це все будівлю в зборі з підсвічуванням

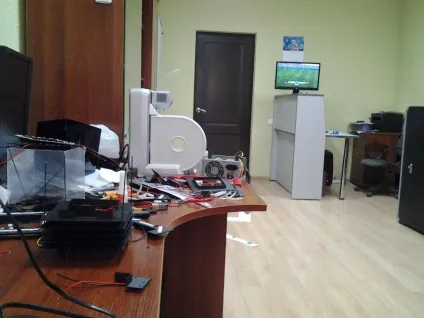

Поки паялі підсвічування дивилися чемпіонат світу з футболу :)

Навіть два паралельних матчу :)

Будівля з підсвічуванням готове, тепер треба робити подмакетнік (хоча по ідеї повинно бути в іншому порядку). Вирізали з ПВХ квадрат зі сторонами 50см. І за розмірами стали вирізати підземну парковку.

Примірка підземної парковки

Найскладніше було з будівництвом корпусу подмакетніка. Акуратно ми б не змогли, тому вирішили замовити. В одному меблевому цеху нам за розмірами зробили його :)

Подмакетнік з ЛДСП

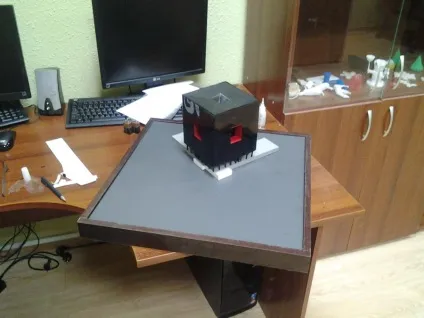

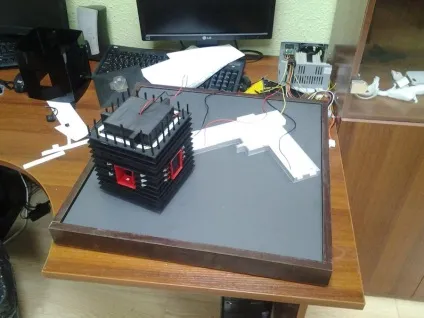

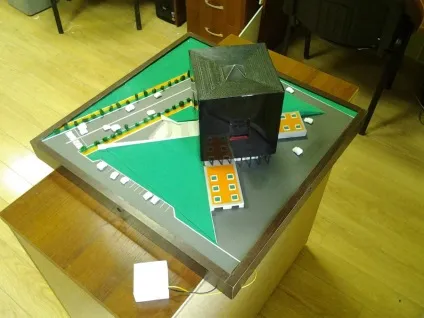

Установка макета на подмакетнік

У Жовті Водие, виявляється, складно знайти клеми на Крону. Можна, звичайно, зробити з самої Крони, але нову батарейку псувати не хочеться було. Тому з'єднував все небезпечним способом - проводами.

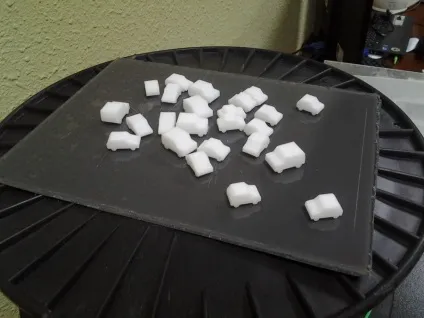

Після цього вже настала черга установки інших елементів макета. Намалювали і роздрукували машинки.

З самоклеющейся плівки нарізали смуги, розмітку, а з оксамитового паперу траву. І наклеїли все. Треба було робити ще дерева, знайшов в інеті один дуже цікавий і простий спосіб і вирішив спробувати.

Потрібна дріт, клей ПВХ, акрилові фарби і поролонова крихта. Ось цю саму крихту, я як не намагався знайти в Жовті Водие, не знайшов. Пробував сам накришити поролон, але заняття це обтяжлива без спеціального обладнання. Вирішив використовувати просто шматки поролону.

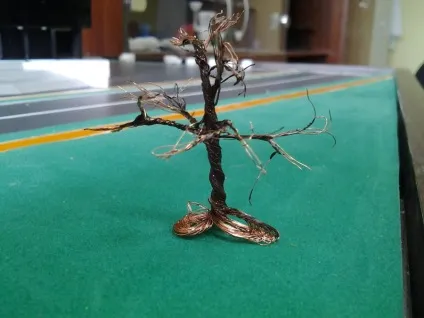

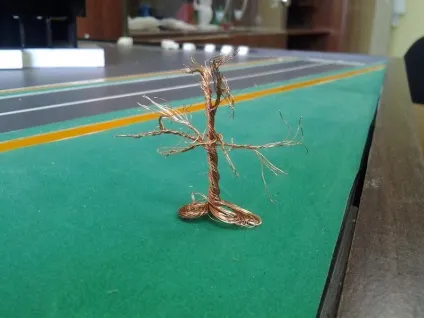

Дерево з дроту

Змастив ПВХ і після висихання пофарбував коричневою фарбою

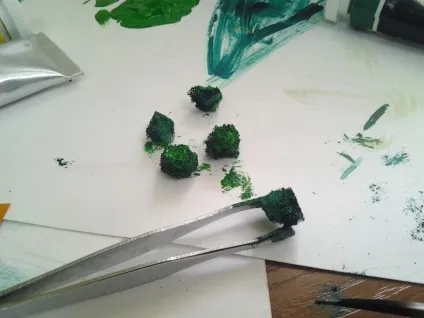

Поки сохло дерево, фарбував шматочки поролону (листя)

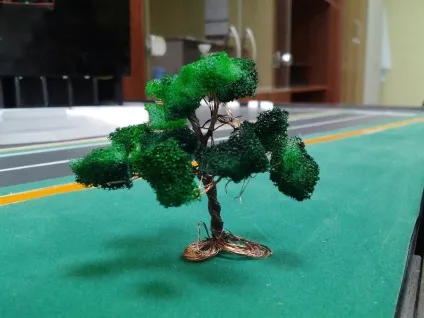

Ось так вийшло дерево

Але я чета прорахувався з масштабом і дерево вийшло непропорційно великим. Довелося "садити" інші дерева :) Просто зі шматочків поролону :)

Типова українська недбалість - пешеходка впирається в кущі :)

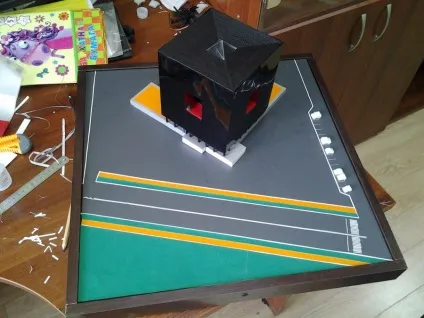

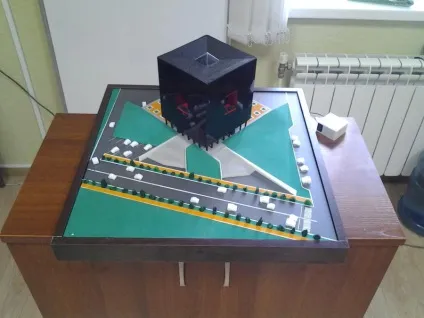

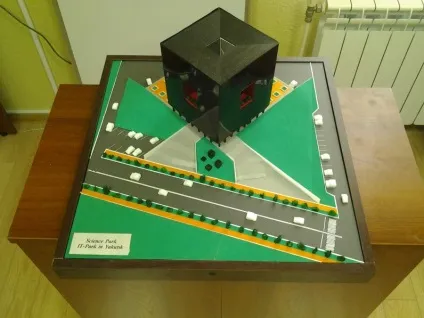

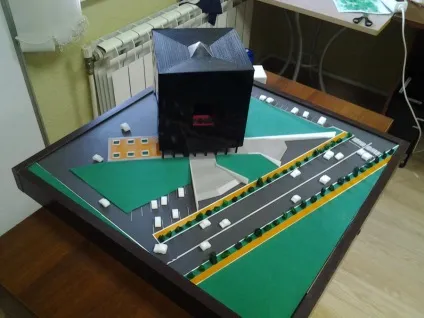

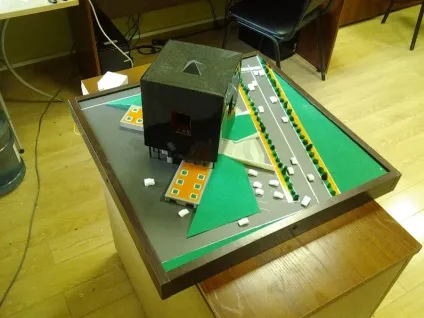

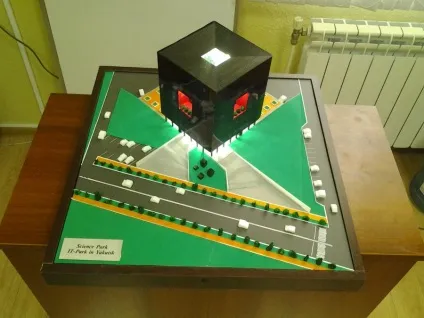

Ось так макет виглядає в зборі

Так як часу ще вистачало, вирішив змінити систему харчування макета. Крони більше не здавалися зручним варіантом, через низьку ємності, низької напруги (9В) і незручності заміни.

Вирішив використовувати звичайні пальчикові батарейки. Для 12В потрібно всього 8 штук.

За годину спроектував корпус для батарейок і поставив на друк.

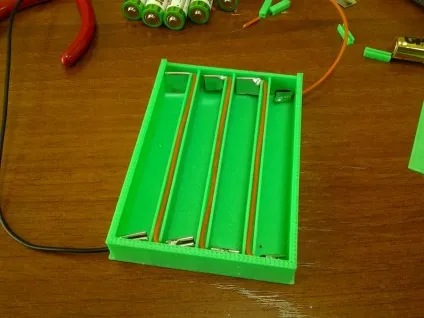

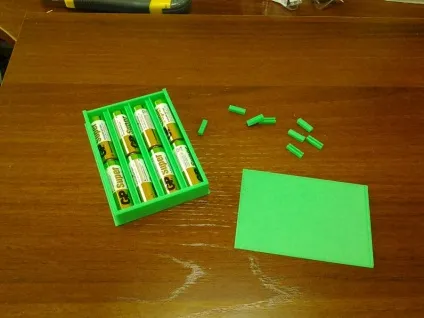

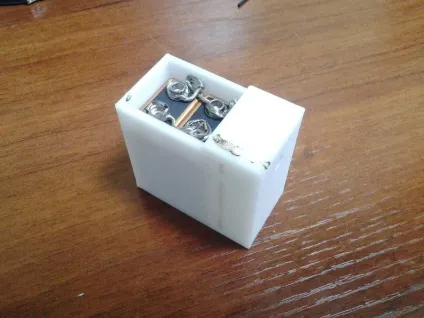

Ось така вона вийшла, кришка зручно засувається.

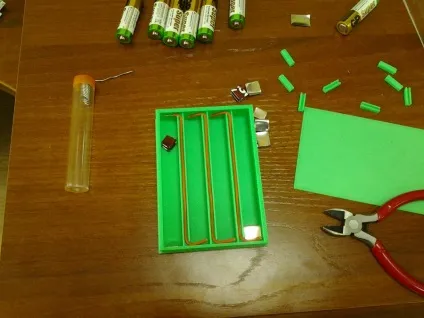

Провів дроти і нарізав з банки з-під кави клеми

Знову зайнявся своїм тепер уже улюбленим дією - пайкою :)

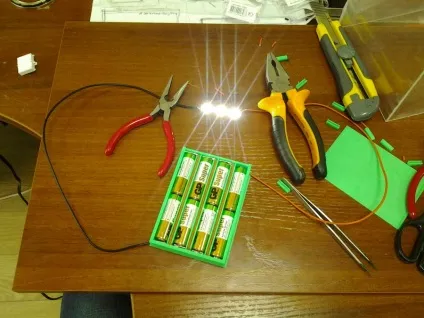

Світлодіоди стали світити яскравіше

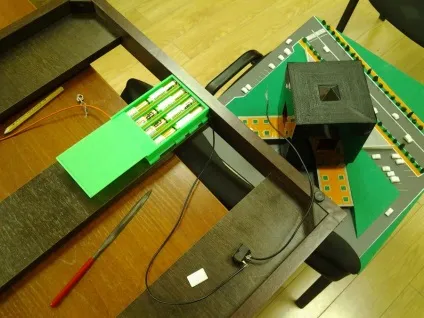

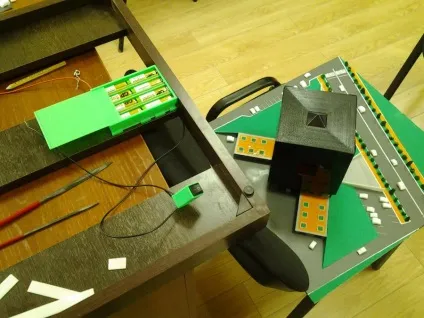

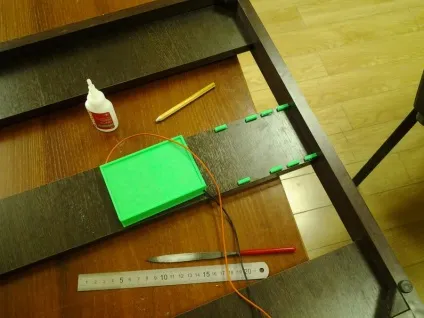

Приклеїв до дну подмакетніка напрямні для контейнера, щоб було зручніше міняти батарейки. Просто потрібно висунути його, витягнути з під макета і поміняти батарейки, не перегортаючи всю конструкцію.

Потрібно було тепер якось розташувати вимикач. Знову намалював корпус для нього і роздрукував () як все просто :))

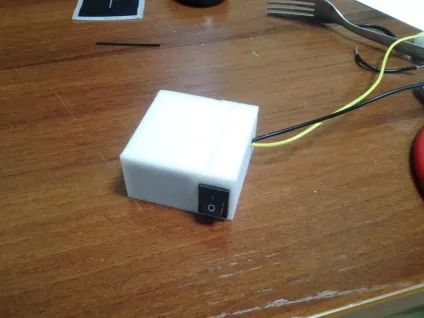

Вимикач в корпусі

Усе. Зараз потрібно ще зробити прозорий ковпак. Побіжу шукати і різати оргскло :)
