Як якісно провести монтаж сендвіч димоходу своїми руками

Робота будь-якого теплового обладнання є неможливою без використання димаря, що виводить продукти переробки палива. Залежно від типу пристрою - піч або камін, можуть бути використані різні димоходи - цегляні, металеві, керамічні. Однак найбільшою популярністю в наш час користуються пристрої типу сендвіч.

Вони мають гарну продуктивність, тривалий термін експлуатації, гладкі стінки внутрішньої труби, що сприяє безперебійному проходженню чадного газу. Однак найбільшим перевагою є те, що монтаж сендвіч димоходу настільки простий, що його легко здійснити своїми руками.

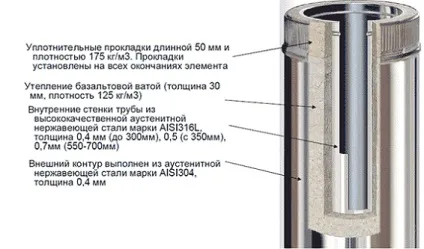

Особливості конструкції димоходу

Правильно зібрати димохід сендвіч своїми руками допоможе знання основних конструктивних елементів пристрою. Елементами димовідведення є:

• Внутрішня труба з нержавіючої сталі;
• Зовнішня труба з будь-якого металу;
• Шар теплоізоляції.

Для зовнішнього жолоби підходить будь-який метал, це не обов'язково повинна бути нержавіюча сталь. Однак необхідно уникати оцинкованої сталі, яка, на відміну від нержавіючої, змінює свій діаметр при багаторазових скачках температури.

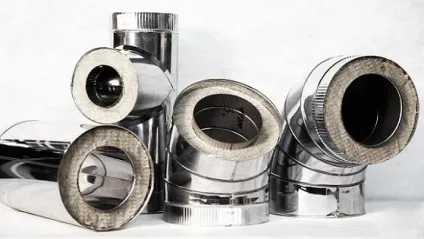

Складові елементи труби сендвіч

В якості теплоізолюючого матеріалу в основному використовується базальтове волокно. Існують різні варіації у вигляді розміщення керамзиту і пінополіуретану для теплоізоляції, однак через такого вибору матеріалу дещо ускладнюється складання своїми руками.

Збірка димоходу сендвіч своїми руками не становить труднощів завдяки тому, що довжина кожного сегмента становить всього один метр. Деталі зручно тримати в руках і стикувати між собою, стороння допомога зовсім не потрібно.

Важливі елементи димового пристрої

Установка сендвіч димоходу своїми руками завжди починається від теплогенеруючого обладнання. Крім самої труби, при монтажі потрібні наступні елементи:

• Кронштейни, за допомогою яких здійснюється кріплення конструкції до стіни;
• Коліна, для того, щоб правильно виконати поворот на 90 або 45 градусів;
• Обтискні хомути, що з'єднують окремі елементи;
• Ревізії для прочищення від сажі і кіптяви;
• перехідники;
• Елементи, з допомогою яких можна зробити прохід через покрівлю (розетта, криза, Окапник);
• Розвантажувальна платформа;
• На оголовке може розміщуватися грибок, флюгер або іскрогасник в залежності від матеріалу даху і погодних умов на місцевості.

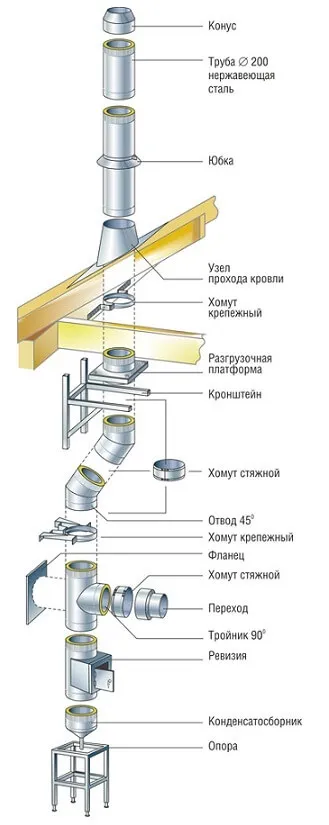

Елементи збірки димоходу сендвіч

Етапи складання димовідведення

Щоб зібрати димохід сендвіч немає необхідності зводити міцний фундамент, адже конструкція має невелику вагу, а тому може бути встановлена ​​без попередньої підготовки. Це значно спрощує проведення установки своїми руками.

З метою правильно зібрати димову трубу своїми руками, необхідно заздалегідь розрахувати всі розміри і план розміщення пристрою в приміщенні. Схема розташування конструкції повинна в обов'язковому порядку передбачати прохід труби через покрівлю. Особливо актуально це для випадків, коли димовідвод встановлюється ще до завершення покрівельних робіт.

Основні етапи, які слід виконати для монтажу димаря типу сендвіч:

1. Підключити перший елемент труби з нержавіючої сталі без ізоляції до патрубку теплового обладнання.

Висока температура виведених газів може спровокувати запалення утеплювача. Саме з цієї причини відразу за котлом слід відрізок труби без утеплювача, і тільки потім підключають повноцінну сендвіч трубу.

Потім всі елементи конструкції послідовно з'єднуються між собою розтрубним методом. Місця з'єднань для надійності закріплюються обтискними хомутами.

Також можна додатково використовувати термостійкі герметики в місцях стиків. Підвищуючи герметичність, можна тим самим значно збільшити тягу.

Якщо схема пристрою передбачає строго вертикальне розміщення димаря, це дуже спрощує установку своїми руками. Але і при необхідності виконання горизонтально ділянки, складності немає ніякої.

Рекомендована довжина горизонтальної ділянки не повинна перевищувати 1 метра.

Після кожного горизонтальної ділянки необхідно розміщувати пристрій ревізії, для прочищення та огляду стану димового каналу.

При необхідності виконання повороту або розгалуження, використовують коліна і трійники відповідно.

Особливу увагу необхідно приділити проходженню пристрою через покрівлю. Хоча конструкція типу сендвіч відрізняється хорошими теплоізоляційними властивостями, невеликий ризик займання все ж існує. Саме тому прохід димовідведення через покрівлю і перекриття рекомендується додатково теплоізолювати.

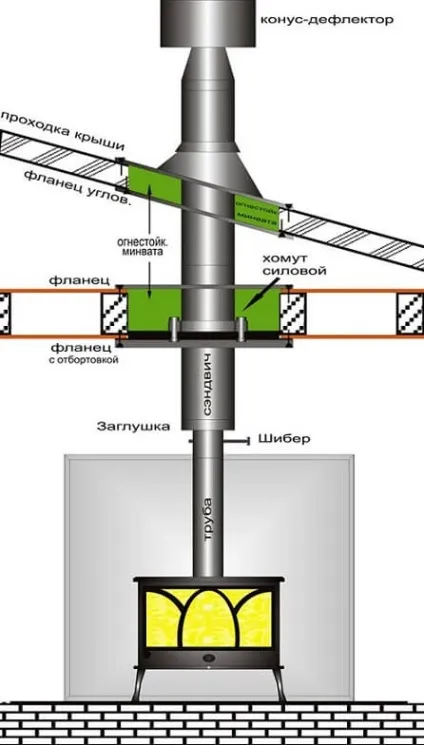

Установка труби сендвіч

Відповідальний етап - виконання проходу через покрівлю

Прохід димаря сендвіч через покрівлю - це найвідповідальніший і найскладніший етап виконання монтажних робіт. Правильно зробити прохід допоможе використання спеціального елемента, який носить назву дахова оброблення.

Дахова оброблення являє собою металеву конструкцію, що захищає елементи покрівлі від впливу високої температури в димовому каналі. Щоб виконати прохід через дах, слід враховувати її нахил. Найбільш поширені варіанти ухилу складають 15-55 градусів. Щоб виконати прохід димовідведення через дах, слід виконати такі дії:

1. Розмаїття олівцем або маркером місце, де буде виконаний прохід через покрівлю.
2. Прорізати отвір в перекритті.
3. Закріпити зовні елемент дахової оброблення, а всередині розмістити подкришного лист.
4. Краї дахової оброблення заховати під покрівельним покриттям.
5. Для герметичності встановити металевий фартух.

Після виконання проходу, слід наростити димову трубу до необхідної висоти. Даний параметр необхідно розрахувати згідно СНиП. На верхівці димоходу можна встановити грибок, флюгер або іскроуловлювачів.

Оголовок сприяє посиленню тяги в димовому каналі, захищає від сильних поривів вітру та атмосферних опадів, а такий елемент, як іскроуловлювачів, особливо необхідний при виконанні даху з горючих матеріалів.
