Як я створював програматор pic, avr і мікросхем пам’яті - перший досвід

Наявність декількох багато в чому рівноцінних керуючих програм дає можливість користуватися программатором навіть при виникненні проблем в роботі з однією з них. Наприклад, МК, відсутній в списку доступних одній програмі, може бути знайдений в списку іншої.
Так сталося при спробі запрограмувати МК PIC16F628A. У списку програми PonyProg є лише PIC16F628 на екрані монітора з'являється повідомлення «Невідомий тип мікроконтролера». Навіть якщо проігнорувати це повідомлення, спроби не тільки запрограмувати, а й просто прочитати вміст пам'яті МК позитивного результату не дають. Однак в списках програм WinPic800 і IC-Prog потрібний МК є, його програмування за допомогою цих програм виконується без зауважень.

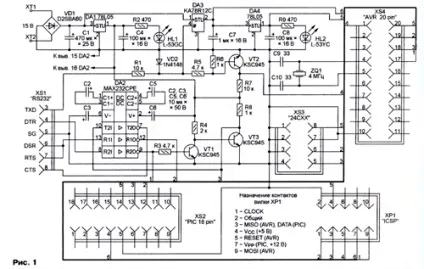

Все ясно і зрозуміло як "божий день", залишається за малим, а може бути не малим, втілити всі справи паяльником. Далі привожу фото-огляд як я створював Таймер:

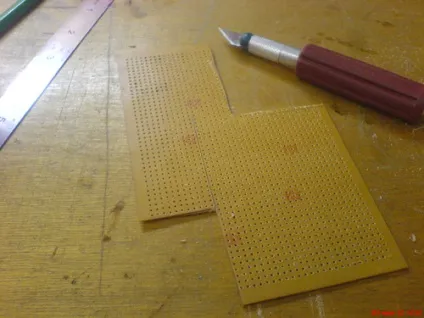

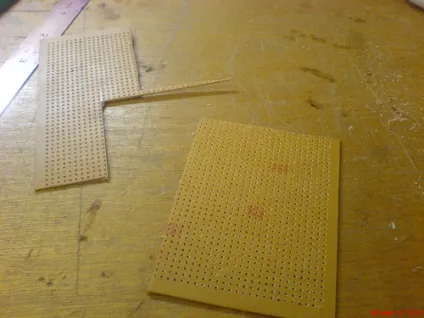

Розмітив розмір майбутньої плати, використовую так звані "макетні плати". як то ще не пристосувався до друкованих плат, тому користуюся макетке.

При складанні попередньої статті Світлодинамічна пристрій "LED-подарунок дівчині" як то подумав "а що якщо пофарбувати плату в чорний колір?" виглядає креативненько))) плату пофарбував і в цей раз.

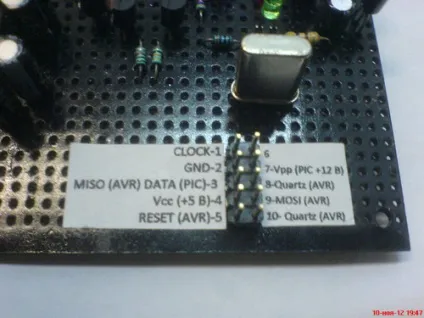

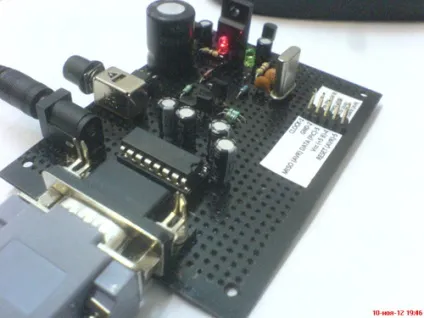

В від і зібрав. На відміну від оргінал, не став впаивать панельки під МК, а упаяв роз'єм у вигляді "штирьків" без поняття як вони називаються правильно))) Роз'єм для підключення адаптера з перерві 15 В використовував від модему TP-Link і вимикач харчування від нього ж. Діодний міст взяв КЦ407.

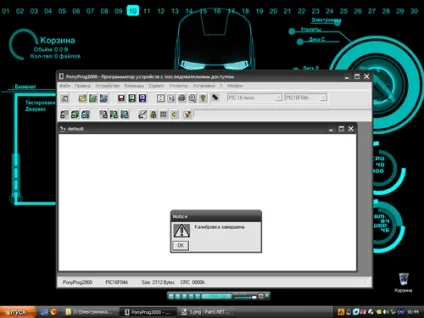

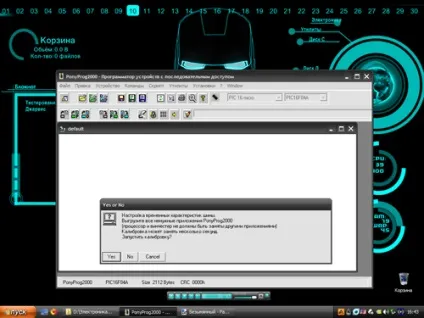

Настав час перевірити. Встановив прогу PonyProg, запустив її, з'явилося вікно в якому потрібно ". Провести калібрування". Тиснемо "Yes"

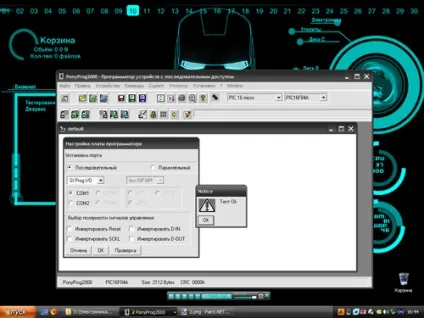

"Налаштування плати програматора" знаходиться в верхньому меню "Установка". Тиснемо "Перевірка" якщо все нормально, то з'явиться віконце "Тест Ок"

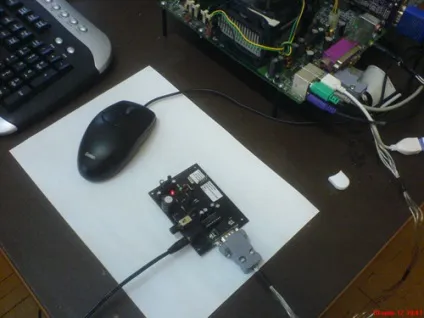

Тепер можна записувати або зчитувати прошивку з МК або мікросхем пам'яті. Якраз на роботу принесли усилок фірми BBK бач, перевірити микрухой пам'яті 24С02. Підключив микрухой до відповідних висновків на роз'ємі, підключив програматор до COM-порту комп'ютера, включив харчування, вважав / записав прошивку ось і все. Так само перевірив микрухой 24С04 все працює. МК PIC і AVR ще не перевіряв, але тому що потрібно потихеньку збирати ЗУ на Atmega16A скоро будемо "шити")))
