Як і за допомогою яких інструментів відбувається пайка трубок з міді

Пайка мідних труб - це простий і надійний спосіб нероз'ємного з'єднання трубопроводу. Мідь належить до тих металів, які добре піддаються пайку. Однак, щоб проводити роботу своїми руками, необхідно дотримуватися правил безпеки і мати певні знання.

Пайка мідних трубок

Щоб зрозуміти, як паяти мідні труби, потрібно вивчити технологію процесу пайки, перелік обладнання та інструментів для проведення робіт.

Технологія з'єднання трубопроводу

Мідь є відмінним матеріалом для проведення таких комунікацій, як водопостачання, опалення та газопровід. Мідні вироби мають масу позитивних характеристик, а саме:

Не піддаються корозії;
Мають гладку поверхню;
Чи не бояться ультрафіолетового випромінювання;
Мають бактерицидні властивості;
Мають високу теплопровідність;
Витримують високу температуру;
міцні;
Довговічні.

Незважаючи на те, що мідь - це порівняно дорогий матеріал, її все частіше вибирають при облаштуванні комунікацій. Щоб трубопровід був міцний і довговічний, його краще запаяти. Згідно з нормативними документами буває два різновиди пайки:

Пальники для пайка мідних труб

Високотемпературна пайка застосовується там, де необхідно особливо міцне з'єднання деталей. У побуті високотемпературна пайка використовується для ремонту виробів з міді та латуні в тих випадках, коли немає іншої альтернативи.

Пайка мідних труб своїми руками - цілком здійсненне завдання. Технологія, за допомогою якої здійснюється пайка виробів, має на увазі використання таких елементів, як:

Особливі випадки паечного з'єднання

Технологія нероз'ємною пайки труб передбачає введення між ними припою. Припій має температуру плавлення трохи нижче, ніж мідь. Пайка виробів передбачає капілярний ефект, при якому відбувається змочування і припій розтікається по всій поверхні. Припій проводиться у вигляді дроту.

Деяку складність представляє пайка міді з наступними металами:

Технологія, за допомогою якої відбувається з'єднання міді з алюмінієм, латунню і нержавейкой відрізняється від інших, і передбачає використання спеціальних припоїв і флюсів. З'єднання міді з такими металами не можна запаяти звичайним способом з огляду на те, що на поверхні виробів моментально утворюється оксидна плівка.

Необхідні елементи для пайки

Для того щоб спаяти мідь з алюмінієм, необхідно:

Видалити окисну плівку;
Покрити поверхню виробів каніфоллю.

Також з'єднання міді з латунню здійснюють за допомогою твердого мідно-фосфорного припою.

Для чого призначений флюс

Флюс являє собою спеціальну пасту або порошок, який очищає поверхню виробів від бруду і окислів, а також сприяє кращому розтіканню припою. Ще одним важливим моментом є те, що флюс виконує захисну функцію від попадання кисню в стикувальний шов. На сьогодні існують такі різновиди флюсу:

антикорозійні;
кислотні;
безкислотні;
Активовані.

Флюс для пайки міді повинен відповідати наступним вимогам:

Мати температуру плавлення нижче температури припою;
Рівномірно покривати поверхню виробу в місці пайки;
Флюс повинен повністю розчиняти оксиди міді.

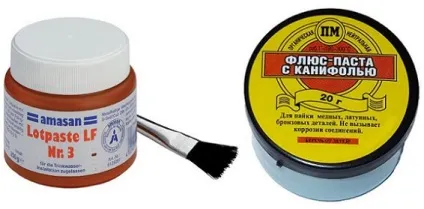

Флюс для пайки мідних труб

Флюс необхідно використовувати для захисту металу від взаємодії з повітрям, завдяки чому виходить якісне і надійне з'єднання деталей.

Після завершення роботи місце з'єднання обов'язково необхідно ретельно промити і прибрати залишки флюсу, щоб уникнути утворення корозії в місці з'єднання деталей.

Який інструмент необхідний для пайки

Для того щоб спаяти деталі з міді в домашніх умовах, необхідно мати набір інструментів. Головний інструмент - це паяльник, який виконує функцію нагрівання деталей. Також для роботи потрібно наступний набір інструментів:

Як паяльника найчастіше використовується газовий пальник, робота якої полягає в тому, що з вбудованого балончика подається газ. Завдяки системі нагріву жала, газовий пальник готова до роботи вже через кілька секунд. Газовий пальник буває таких видів:

Для одноразового використання;
Зі стаціонарним балоном;
Ацетилен-киснева.

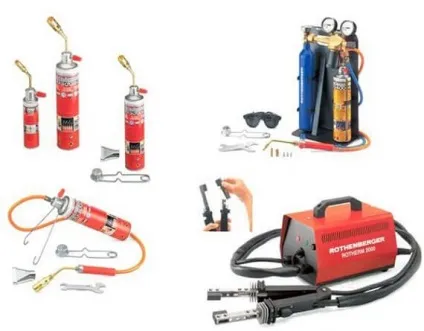

Газові пальники для пайки мідних труб

Газовий пальник відрізняється за наступними критеріями:

Для того щоб здійснити з'єднання труб на будівельних майданчиках або інших об'єктах комунального господарства, необхідно потужне обладнання - апарат зі стаціонарним газовим балоном.

Для з'єднання труб в домашніх умовах підійде побутової апарат з одноразовим балоном.

Таке обладнання відрізняється масою позитивних переваг:

мобільністю;
багатофункціональністю;
Регулюванням швидкості нагріву;
Безпекою.

Якісна газовий пальник повинна мати яскраво-синє полум'я. Для заправки пальника підійде звичайний газ для запальничок, яка працює за таким же принципом.

Склад газу відрізняється в залежності від виду пайки. Існують такі різновиди складу газової суміші:

Газовий пальник для пайки мідних труб

Прилади для пайки в домашніх умовах

Побутові газові пальники з одноразовим балоном працюють на суміші газ - повітря. Такий інструмент має невелику вагу і відмінно підходить для пайки труб з невеликим діаметром. Суміш газ - кисень використовується для заправки стаціонарних балонів, там, де потрібно професійне обладнання. Для того щоб здійснити з'єднання труб, може також використовуватися таке обладнання, як будівельні фени.

Перш ніж використовувати інструмент в домашніх умовах, потрібно уважно прочитати інструкцію.

На сьогоднішній день обладнання для пайки мідних виробів випускають як українські, так і зарубіжні компанії. Серед великого вибору можна знайти, як професійне обладнання, так і невеликі пальника для використання в домашніх умовах. Інструмент кожної фірми відрізняється призначенням, якістю і ціною.

Процес з'єднання мідних труб

Щоб надійно запаяти мідні вироби, необхідно виконати одну умову - роботу провести максимально швидко і чітко.

Пайка мідних трубок з припоєм

Для того щоб запаяти труби, необхідно зробити наступне:

Труборізом обрізати трубу;
Обробити край Фаскознімачі;
Рівномірно нанести флюс;
За допомогою пальника нагріти з'єднання до необхідної температури;
Додати припій в зазор;
Запаяти шов;
Очистити поверхню від залишків флюсу.

Щоб запаяти мідні труби, не потрібно дорогого обладнання та спеціальних навичок. При правильному проведенні всіх етапів, в результаті вийти абсолютно міцний і довговічний шов.

У процесі роботи з паяльником дуже важливо дотримуватися правил техніки безпеки, а також використовувати такі засоби для захисту, як рукавички, спецодяг та окуляри.

Пайка мідних труб своїми руками - технологія не складна і цілком посильна навіть новачкам.
