Як гнути труби без спеціального інструменту - 3 простих способи

Напевно багато домашні майстри неодноразово стикалися з питанням: як гнути труби невеликого діаметру по певному радіусу для додання їм необхідної округлої конфігурації. У промислових масштабах для цих цілей використовується спеціальне обладнання, однак в даному випадку питання стоїть по-іншому: як загнути трубу без трубогиба в домашніх умовах?

Гнуті елементи з профільної труби

Самостійне згинання труб

Для того щоб допомогти Новомосковсктелю розібратися з цим питанням в даній статті будуть розглянуті кілька способів згинання труб круглого і прямокутного перерізу, виготовлених з різних матеріалів. Ці навички знадобляться і при будівництві щитового будинку.

Також тут буде представлена докладна інструкція, в якій покроково описано всі етапи виконання цієї операції з використанням набору звичайних побутових слюсарних інструментів.

Слюсарні лещата, обладнані трубогибам

Спосіб 1: згинання сталевих труб

Сталь сама по собі є досить жорстким матеріалом, проте при нагріванні до високої температури вона стає більш пластичної, що дозволяє надавати виробам з стали практично будь-яку необхідну форму. Для того щоб своїми руками зігнути дугу або коло зі сталевої круглої труби, крім звичайного слюсарного інструменту знадобиться ще газовий пальник.

Зафіксувати сталеву трубу в лещатах. Щоб не зім'яти стінки потрібно на ділянці затиску вставляйте в неї металевий пруток відповідного діаметру.
За допомогою газового пальника розігріти ділянку майбутнього вигину до появи характерного забарвлення металу яскраво червоного кольору.
Короткими несильними ударами молотка надати розігрітій деталі необхідну конфігурацію, контролюючи радіус вигину по заздалегідь виготовленому шаблоном.

Після охолодження готова деталь збереже свою форму, а метал знову придбає колишню жорсткість і високу механічну міцність.

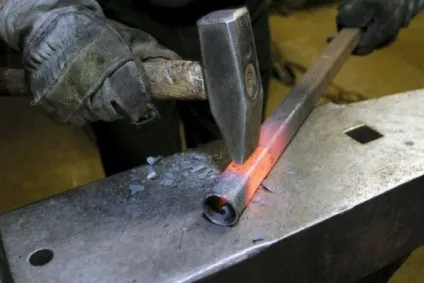

Перед тим як гріти трубу з чорного металу, її потрібно розігріти до червоного

Описаний спосіб не можна використовувати для згинання сталевих оцинкованих труб, так як цинк при нагріванні до високої температури вигорить, в результаті чого пропадуть його антикорозійні властивості.

Спосіб 2: згинання труб з кольорових металів

Кольорові метали, наприклад мідь або алюміній мають високу пластичність, однак через недостатню міцності протилежні стінки труби можуть не витримати різноспрямованою навантаження (стиск і розтяг), в результаті чого утворюється їх розрив або зминання.

Для того щоб рівномірно розподілити локальні внутрішні напруги матеріалу, використовують нескладну технологію гнуття тонкостінних труб з кольорових металів.

Перед тим як гнути алюмінієву трубу, потрібно підібрати підходящу сталеву пружину. Її діаметр повинен відповідати внутрішньому діаметру труби, а її довжина була не коротші довжини згинати ділянки.
Прив'язавши до пружини міцну довгу дріт, вставити її всередину труби, розташувавши приблизно по центру передбачуваної дуги.
Деталь акуратно затиснути в лещата. не докладаючи великих зусиль, щоб не роздавити тонкі стінки з м'якого матеріалу.
Газовим пальником розігріти місце майбутнього згину до температури, при якій починає тліти папір.
Зігнути розігріту деталь по необхідному радіусу. взявшись рукою в рукавичці за вільний кінець труби.
Витягти пружину з внутрішнього просвіту труби після охолодження деталі, за допомогою залишеного кінця дроту.

Пружина для згинання тонкостінних труб з м'яких матеріалів

Кольорові метали мають високу теплопровідність, тому при роботі з розігрітій деталлю слід дотримуватися обережності, щоб не отримати опіки.

Спосіб 3: гнучка металопластикових труб

Для роботи з металопластикових водопроводом існують спеціальний інструмент, проте його ціна не варто того щоб купувати сантехнічний трубогиб для домашньої колекції інструменту. Металопластикові труби досить пластичні, тому їм можна надавати будь-яку необхідну конфігурацію. Зігнути металопластикових труб з великим радіусом можна руками, виконуючи короткі плавні рухи і поступово надаючи їй необхідну форму і кут вигину.

Для виготовлення дуги з маленьким радіусом або розвороту на 180 ° можна скористатися більш складним, але в той же час дієвим методом.

Нарізати тонких мідних дротиків в такій кількості, щоб ними можна було повністю заповнити внутрішній просвіт металопластикової труби.
Вставити їх всередину таким чином, щоб вони повністю заповнювали трубу в місці вигину і в той же час все їх кінці залишалися зовні торця труби.
Надати майбутньої деталі необхідну форму. докладаючи чималих велике зусилля руками, після чого витягти з однієї все зволікання з внутрішнього просвіту труби.

На фото показаний найпростіший ручний трубогиб

Як заповнювач рекомендується використовувати мідні дротики без ПВХ ізоляції, тому що вона може зупинятися і утруднити їх подальше вилучення після закінчення роботи.

Спосіб 4: згинання профільного металопрокату

Багато замислювалися над тим, як зігнути профільну трубу. Пластична деформація сталевих і алюмінієвих профільних труб ускладнюється наявністю бічних граней, які при цьому є ребрами жорсткості, тому вимагають застосування додаткових зусиль при роботі. Для того щоб зберегти правильний профіль кінцевого виробу, і не допустити заломів і розривів металу, внутрішню порожнину необхідно заповнити щільним рухомим матеріалом.

Газовий пальник з портативним балоном

Згинання профільних труб:

Для відрізка труби підготувати дві заглушки. Вони можуть бути з дерева, гуми або пластику, і повинні щільно входити в її внутрішній просвіт.
З одного торця труби вставити заглушку. потім з другого торця повністю заповнити весь внутрішній об'єм піском, після чого в інший торець вставити другу заглушку.
Взимку замість піску можна використовувати воду. Залив її, і встановивши заглушки потрібно винести деталь на балкон до повного застигання води у всьому внутрішньому обсязі.
Після цього можна приступати до формування дуги за допомогою молотка або гумової киянки, затиснувши деталь у лещатах, або уклавши її краю на стійкі міцні опори.

Цей спосіб також може стати в нагоді тим домашнім умільцям, які не знають, як гнути трубу з нержавійки або оцинкованого чорного металу.

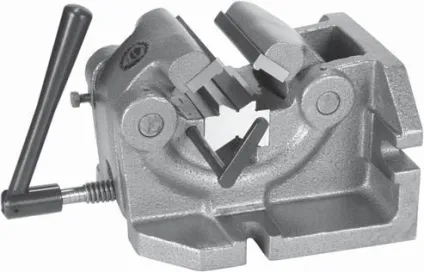

У такі лещата зручно затискати деталі круглої форми

висновок

Прочитавши цю статтю, стає зрозуміло, що існує досить багато способів, які можуть допомогти домашньому майстру виготовити деталь водопроводу або фігурне виріб з металевих труб в домашніх умовах, навіть не маючи спеціального обладнання.
