Як гнути металопластикові труби і чи можна
Така конструкція забезпечує достатню міцність і надійність, а також дозволяє досить легко надавати потрібні форми вигину, що дуже зручно при монтажі систем.
Популярність цих виробів, на наш погляд, обумовлена модою на монтаж водяних теплих підлог, де металопластикові системи просто незамінні зважаючи на велику протяжності теплотраси і відповідно великої кількості вигинів.
Жоден інший вид неможливо так легко і при цьому якісно зігнути під потрібну форму.
варіанти з'єднання
Асортимент стикувальних фітингів досить високий і включає в себе різноманітні відводи, трійники, з'єднувачі, розгалужувачі, різного ухилу кути.
І все ж, досить часто, для забезпечення необхідної форми конструкції доводиться вдаватися до вигину самої труби.
Теоретично, можна обійтися без вигинів і використовувати потрібної форми фітинги, але при цьому істотно збільшується кількість з'єднань, що значно підвищує вартість і ймовірність виникнення течі.
Для початку потрібно запам'ятати, що мінімальний радіус вигину повинен бути не менше 5 діаметрів труби.
Можна гнути і з меншим радіусом, але при цьому гарантовано отримаєте небезпечні деформації і заломи, що або відразу, або протягом нетривалого часу дасть про себе знати у вигляді течі і підтоплення.
- L = 2p * R / 4;
- L-довжина ділянки, який будемо згинати;
- R-радіус вигину (не менше 5 діаметрів труби);
- P-постійна, рівна 3.14
- Провівши ці нескладні розрахунки, ви не помилитеся і не зіпсуєте вигин.
Основні способи
Гнути можна ручним способом і за допомогою пристосувань.
ручний вигин
Для цього потрібно щільно взяти трубу двома руками в кулаки, впертися в неї великими пальцями і акуратно зігнути на невеликий кут (за 1 раз максимально на 10 - 15 градусів), далі пересуватися на 1.5 - 2 см і повторити процедуру.
Таким чином, потрібно діяти до отримання бажаного результату.
Потрібно відзначити, що різні вироби мають різну жорсткість, тому бажано заздалегідь потренуватися на невеликому клаптику.
Задовільним вважається результат, при якому на внутрішньому радіусі не спостерігається напливів у вигляді гармошки.
Ручний вигин з наповнювачами
Більш надійний результат досягається при щільному заповненні внутрішнього простору згинаного ділянки труби.
Можна використовувати шматки жорсткої дроту, які щільно заганяються в трубу, а після надання їй потрібної форми, по черзі витягають.
Такий спосіб кращий, оскільки наповнювач запобігає злам стінок внутрішнього радіусу.
Для спрощення і поліпшення якості вигину, а також для великих діаметрів товстостінних виробів можна і потрібно користуватися механічними пристосуваннями, виготовленими спеціально для цих цілей.
Пристрої для згинання

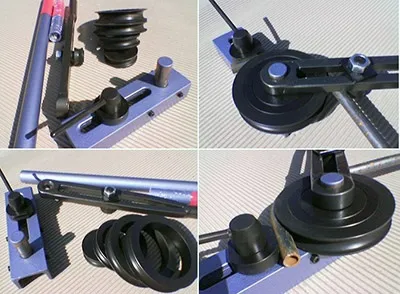

Механічні або електромеханічні пристрої, призначені для проведення загибания труб, називають трубогиба. Розглянемо види конструктивних виконань цих пристроїв:
Пружинні. Такі пристосування складаються з власне жорсткої пружини вставляється всередину труби і обмежує деформації радіуса вигину.
Суть роботи наступна. Відзначається ділянку, на якому необхідно сформувати радіус і в це місце зсередини заганяється пружина, проводиться загинання труби і подальше вилучення пружини. Для полегшення виймання, пружину прокручують одночасно з підтягуванням назовні.
ВАЖЛИВО! - рух крутіння повинен співпадати з напрямом витків самої пружини, інакше вийняти її буде неможливо.
Такий пристрій дуже простий у використанні, але для кожного діаметра доведеться купувати свою пружину.
Сегментні. Принцип роботи у них такий же, як і у арбалетних. Відмінність криється лише в деяких конструктивних особливостях.
Дорновие. Ці пристосування є професійними. Вони призначені для загинання сталевих труб великих діаметрів з товстими стінками.
Вони являють собою різної форми сегменти, які закладаються на підвісах всередину і поступово переміщуються в трубі в міру її згинання.
Їх форма дозволяє проводити вигин без небезпечних деформацій.
