Як екранувати гітару фольгою (частина 2)

Вітаю всіх гітаристів на своєму блозі! Як я і обіцяв в попередній статті. продовжую вам розповідати про те, як правильно екранувати електрогітару в домашніх умовах і таким чином остаточно позбутися від фонового шуму, який ми так всі ненавидимо. І сьогодні на прикладі своєї гітари я покажу вам, як можна заекранувати корпус (виїмки під звукосниматели і темброблок) мідною фольгою. Окей, мета зрозуміла, давайте ж тепер приступимо до покрокових дій і доведемо до розуму нашу електрогітару.

Раз вже ми остаточно з'ясували, що у нас конкретно фонить гітара, а не кабель або блок живлення, то що ж в даному випадку можна зробити? Тут без варіантів - екранувати! Принцип екранування електрогітари полягає в тому, що всю електроніку нам необхідно помістити в замкнутий контур, а після цього його заземлити. Контуром послужить струмопровідний мідний скотч - самоклеюча фольга з міді.

Його найкраще використовувати, тому що з ним досить легко працювати та й знайти, як виявилося в моєму випадку, не складно. Якщо вам пощастить знайти мідну фольгу, у себе в місті, то ви щасливчик! Мені ж довелося замовляти її в інтернет-магазині L egend Of M usic. Від алюмінієвого скотча я відмовився відразу, тому що знайти потрібний припій і флюс для пайки алюмінію ще складніше.

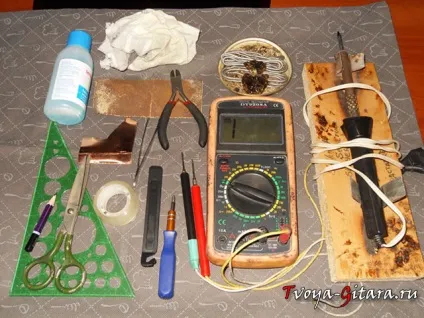

Отже, приступимо. Для того, щоб виконати екранівку електрогітари, вам знадобиться наступне обладнання:

• наждачний папір (середньої зернистості)
• обезжириватель (спирт, ацетон), шматок ганчірки
• мідний скотч
• лінійка, олівець, ножиці
• пінцет, пластикова лопатка
• тестер
• паяльник, каніфоль, олово
• фігурна викрутка, кусачки
• канцелярський скотч

підготовка

Найпростіший етап, з якого ми і почнемо. Нашим пацієнтом сьогодні буде електрогітара ESP LTD M-50. Для початку, знімаємо всі струни і відкручуємо задню і передню (якщо така є) панель - пікгард. З передньої панелі відкручуємо все регулятори, а також знімаємо гніздо джека і від нього отпаиваем всі дроти. Після чого можна діставати всі нутрощі. Знімаємо бридж, в моєму случає це тремоло-система Vintage.

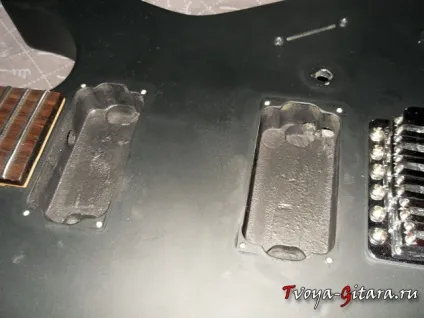

Після того, як гітара розібрана і прибрано все зайве, нам необхідно зачистити наждачним папером всі ті виїмки, які ми будемо обклеювати мідною фольгою. Зробити цю потрібно обов'язково, щоб поверхня була гладкою і скотч міг легко приклеїться.

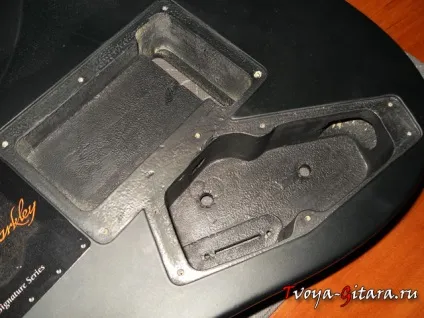

Беремо наждак середньої зернистості і зачищаємо виїмки під звукосниматели і темброблок. По завершенні, що залишилася пил висмоктуємо з порожнин пилососом з вузькою насадкою. Тепер необхідно все це справа знежирити. Підійде все що завгодно: спирт, ацетон, засіб для зняття лаку, на крайній випадок - горілка :-). Наносите обезжириватель на ганчірочку і акуратно витираєте залишилася пил. На цьому підготовчий етап завершено.

Екранування корпусу гітари

Наступний крок полягає в тому, щоб екранувати всю внутрішню частину електрогітари - виїмку для звукознімачів і темброблока, а також порожнину гнізда джек. Зробити це можна так: покрити струмопровідних матеріалом (в нашому випадку це фольга) всю внутрішню поверхню виїмки і ще приблизно 1-2 мм корпусу навколо цієї виїмки. В результаті повинен вийде такий собі екран, який створює суцільну без розривів оболонку навколо всієї електричної частини у внутрішній порожнині електрогітари. Отже, приступимо.

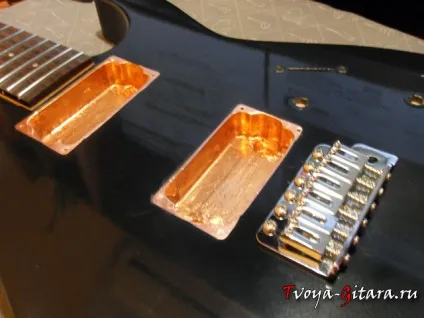

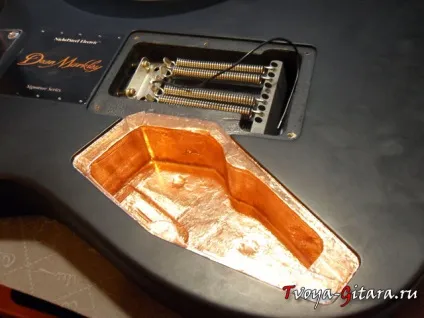

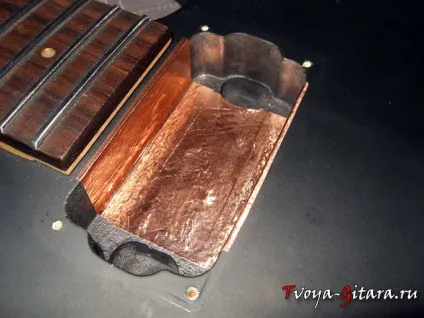

Беремо наш мідний скотч і відрізаємо ножицями заздалегідь розмічені олівцем смужки, після чого обклеюємо всю внутрішню частину темброблока і порожнин звукознімачів гітари.

Для початку закриваємо смужками скотчу дно виїмки, а потім довгою смужкою бічні стінки. Зайву фольгу, яка залишиться стирчати з виїмки можна обрізати, але бажано залишити 1-2 мм, як я згадував раніше.

У точках перетину (нахлеста) смужок фольги можна пропаять всі стики олов'яним припоєм. Пайка потрібна тільки для впевненості з'єднання, але можна обійтися і без неї, як в моєму випадку. Для цього місця нахлеста смужок скотча добре продавлюємо пластикової лопаткою.

Після, обов'язково все перевіряємо тестером, щоб в будь-якій довільній точці екрану була присутня провідність. Після фольги, порожнини звукознімачів обклеюємо канцелярським скотчем для того, щоб металевий корпус датчика не стикався з фольгою.

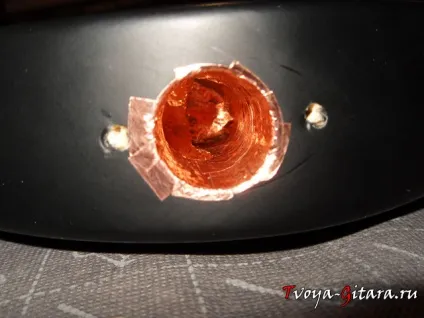

Не варто також забувати і за роз'єм «джек» для підключення кабелю до електрогітари. Акуратно по колу проклеюємо отвір фольгою, при цьому обов'язково перевіряємо, щоб контактні пелюстки роз'єму не стосувалися екрану, тому що це, знову-таки, можуть з'єднати з екраном, що йде від датчиків сигналу землі. Щоб цього не сталося, додатково поверх мідної фольги наклеюємо звичайний канцелярський скотч.

Екранування верхній панелі / кришки

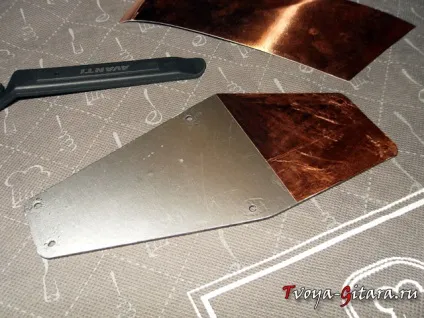

Якщо на вашій гітарі присутній верхня панель (пікгард), потрібно також обов'язково її обклеїти. Таким чином, у нас вийде «кришка», а «коробку» ми вже з вами зробили на попередньому етапі. Перед тим як обклеювати панель, необхідно зняти з неї всі регулятори і перемикачі. Після того, як ви це зробите, на внутрішню сторону пікгард наклеюємо фольгу.

Цей вид роботи виключає пайку, тому що панель часто зроблена з пластику, який можна пошкодити високою температурою. У цьому випадку нам знадобиться звичайна харчова фольга. Її дістати не так вже й складно. Щоб приклеїти цю фольгу до панелі, відміряє заздалегідь необхідний шматок і відрізаємо. Як клейкої основи можна використовувати звичайний клей «Момент».

Рівномірно наносимо його в два шари за допомогою пензлика, при цьому варто приділити особливу увагу по краях панелі і навколо отворів. Після того, як нанесли клей, можна відразу ж матовою стороною приклеювати фольгу. Наклеюємо її як самоклейку, спочатку приклеюємо куточок, а потім м'якою ганчіркою приминає фольгу від цього місця. По завершенні видаляємо всі надлишки фольги канцелярським ножем, залишаючи приблизно по 1 мм від країв.

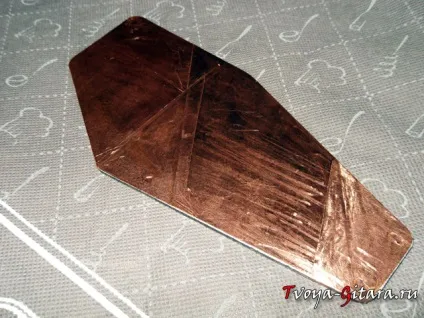

Крім клею і харчової фольги, можна також скористатися все тим же мідним скотчем, наклеюючи його смужки на панель внахлест (5-10 мм). Власне, я так і зробив.

Місця стикування смужок скотча добре продавлюємо ножицями для кращого контакту. Після того як все проклеїти, обрізаємо зайве і перевіряємо провідність струму за допомогою тестера.
