Як додати в ipod classic підтримку bluetooth

Як говорив Шелдон Купер, «все стає краще з Bluetooth», тим більше, коли мова йде про музичних програвачах. У цій статті розказано, як додати підтримку Bluetooth плеєру Apple iPod Classic. Вам буде потрібно:

- iPod Classic (шостого покоління, але можна і інший)
- Мініатюрний передавач Bluetooth з 3,5-міліметровим роз'ємом (бажано на платі TS-BT35F01)
- Адаптер iFlash (Solo або Quad, але не Dual), карта пам'яті максимум на 128 ГБ
- Паяльник з тонким жалом і припій
- Дриль з невеликим свердлом (1 мм або більше)
- Провід
- Гарячий клей з пістолетом

Розберіть передавач Bluetooth і відпаяти від плати акумулятор (якщо він є). Запам'ятайте, куди підводиться харчування і аудісігнал (а краще сфотографуйте).

Розберіть плеєр і просвердлите в корпусі отвір діаметром близько 1 мм (місце для нього зазначено зеленим. Воно буде потрібно для того, щоб передавач можу випромінювати сигнал. Дістаньте логічну плату. Наповніть цей отвір клеєм, щоб всередину корпусу не потрапляв пил або вода. Якщо зробити кілька отворів, якість прийому сигналу збільшиться.

Помістіть передавач всередину корпусу і відзначте на корпусі місце для кнопки, яка буде його включати і вимикати. Зробіть отвір, щоб корпус закрився і кнопка працювала. Під корпус передавача можна підкласти ізоляцію, щоб не закоротити контакти.

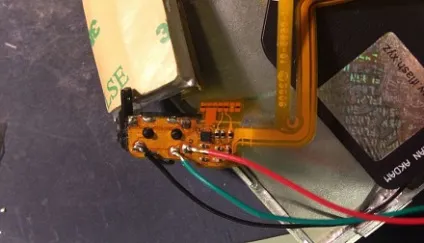

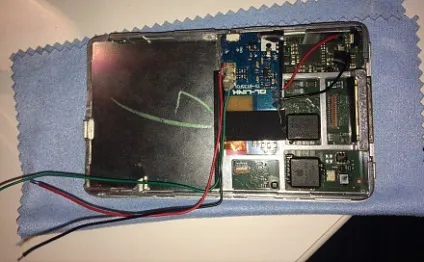

Живити передавач від логічної плати плеєра і підведіть до нього аудіосигнал від 3,5-міліметрового роз'єму. Використовуйте тонкі дроти, щоб корпус не здуло, коли ви його закриєте назад.

Підключіть акумулятор і переконайтеся, що працює і плеєр, і передавач. Якщо дроти занадто довгі, укоротите їх, інакше корпус буде важко закрити.

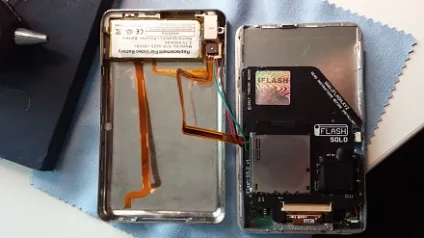

Замість жорсткого диска встановіть адаптер iFlash і карту пам'яті. Вони займуть набагато менше місця, ніж вінчестер, і в результаті всередині корпусу залишиться місце для радіосигналу Bluetooth.

Зберіть плеєр. Тепер він може відтворювати музику через Bluetooth, передаючи її на бездротову акустику. Майте на увазі, що час автономної роботи Bluetooth виявиться нижче: якщо в звичайних навушниках батареї вистачає на 25-30 годин прослуховування, то тепер енергія буде витрачатися на додатковий модуль і час роботи плеєра скоротиться в 2,5-3 рази. Втім, це не страшно, адже Bluetooth - додаткова функція, і при бажанні ви зможете послухати музику в провідних навушниках.
