Як діє дренажна система і її види - Технологія пристрою дренажу своїми руками
Наявність грунтових вод на ділянці будівництва становить велику проблему, яка потребує вирішення ще на етапі зведення фундаментів будинку. Якщо на початку земляних робіт в котловані з'явиться вода, то необхідно буде відкачувати воду насосами з спеціально влаштованого приямку, засипаного щебенем.
Грунтові води можуть з'явитися і після закінчення будівництва, що загрожує затопленням підвалів і підвищеної корозією матеріалів фундаментів.
Підтоплення ділянки являє також небезпека для зелених насаджень, тому що багато видів дерев і чагарників не можуть нормально розвиватися, якщо їх коріння знаходяться в перезволоженому грунті. Єдиним засобом для осушення грунту у всіх випадках є пристрій системи дренажу ділянки.
Як діє дренажна система і види дренажу
Принцип дії дренажної системи полягає в тому, що на шляху руху підземних вод створюються штучні перепони з траншей, заповнених сипучими матеріалами - піском і щебенем. На дно траншей укладаються з певним ухилом труби з перфорованими стінками, які називаються дренамі. Грунтові води, потрапляючи в такі траншеї, фільтруються через пісок і щебінь і скупчуються в трубах-дренах, а потім самопливом видаляються з ділянки.
Основних видів дренажу кілька:
- Поверхневий дренаж.
- Глибинний дренаж.
- Пластовий дренаж.
- Пристінковий дренаж.
Поверхневий дренаж виконується з метою захисту ділянки від підтоплення поверхневими водами. У цьому випадку глибина траншей становить не більше 50см.
При влаштуванні глибинного дренажу глибина закладення дрен може досягати декількох метрів. Пластовий дренаж влаштовується при наявності напірних грунтових вод, коли застосування інших дренажних систем недостатньо.
Пластовий дренаж зазвичай складається з шару піску товщиною до 30см, з смугами щебеню, розташованими на відстані декількох метрів, який може укладатися під усім будинком.
Пристінковий дренаж використовується для захисту від підтоплення підвалів і фундаментів.
Порядок спорудження дренажної системи
Для пристрою дренажу, в першу чергу встановіть, на якому рівні знаходяться грунтові води по відношенню до глибини закладення фундаментів і до поверхні грунту. Точну оцінку грунтових вод можна визначити за допомогою інженерних вишукувань, але якщо немає такої можливості, то інформацію можна отримати за допомогою опитування сусідів, особливо якщо в їх будинках є підвали.
Якщо грунтові води піднімаються до позначки менше ніж 2,5 метра від поверхні грунту, то дренаж треба обов'язково виконувати.
Далі визначте те місце, куди Ви будете скидати воду з дренажної системи. Звичайно, бажано запросити геодезистів, які можуть виконати висотну зйомку ділянки і прилеглих околиць за допомогою точних приладів. Але, якщо це неможливо, то орієнтиром можуть бути найближчі водойми - річка, озеро або яри. Вони завжди найнижчі точки рельєфу місцевості.
Потім визначте, які види дренажу необхідно спорудити. Якщо точно встановлено, що ділянка часто і рясно підтоплюється ґрунтовими водами, то виконайте глибинний дренаж для захисту саду і пристінковий дренаж для фундаментів будинку.
Якщо поблизу відсутні водойми або яри для скидання води, зробіть водопоглотительной колодязь глибиною не менше 3-х метрів. Дно в такому колодязі засипте кількома шарами піску і щебеню для того, щоб вода фільтрувалася в нижні шари грунту.

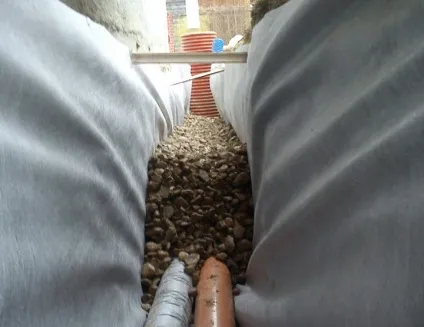

Технологія спорудження дренажної траншеї
Порядок пристрою дренажної траншеї полягає в наступному:
- Спочатку на дно засипте крупний пісок шаром товщиною 50мм.

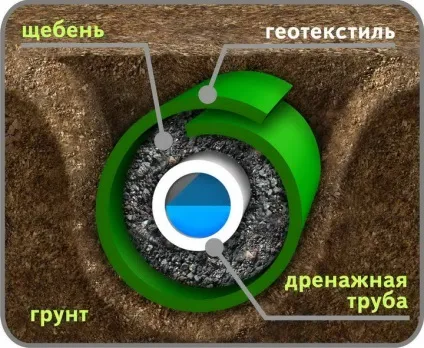

- Покладіть дренажну трубу з ухилом 0,002 (2 мм на 1 погонний метр) в глинистих ґрунтах і 0,003 (3 мм на 1 погонний метр) в піщаних. Якщо нижня точка стоку знаходиться з перепадом в кілька метрів від рівня ділянки, то краще зробити ухил до 5-10мм на 1 погонний метр. Дренуючу трубу оберніть спеціальною тканиною - геотекстилем і засипте шаром промитого гравію фракції 10-20мм товщиною 30-40см.
- Далі укладіть ще один шар крупного піску товщиною 10-20см. Зверху засипте всю конструкцію грунтом, раніше вийнятим із траншеї. Зверху траншею закрийте шаром дерну, щоб не допустити замулювання дрени.
- Труби прокладете, як і в звичайній каналізації, по прямих лініях, а на поворотах влаштуйте оглядові і поворотні колодязі.
Як зробити пристінний дренаж і захист саду
Пристінний дренаж призначений для захисту від підтоплення фундаментів будинку і стін підвалів.
При влаштуванні пристенного дренажу, на стіні виконайте обклеювальну гідроізоляцію з матеріалу типу «Дреніз», який складається з полімерного водонепроникного і фільтруючого геотекстильного шарів.

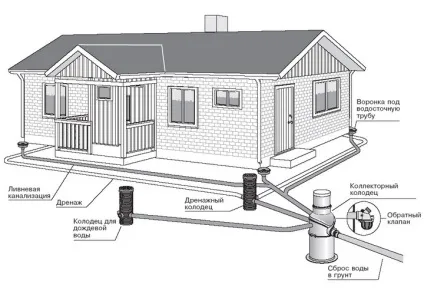

Дренуючу трубу прокладете по периметру будинку на відстані не менше 1-го метра від стінки і не нижче позначки підошви фундаменту. Для забезпечення стоку визначте найнижчу позначку дна колодязя на одному з кутів будинку, найближчого до точки скидання, і прокладете труби від нього з дотриманням необхідного ухилу до інших кутах будинку.
Для захисту саду та городу виконайте систему дренажу у вигляді «ялинки» в плані з прокладкою траншей на глибину близько 1-го метра. При цьому врахуйте, що одна труба може осушити до 15-20м2 площі. Бічні труби повинні бути діаметром 60-70мм, а головна труба-колектор - не менше 100мм. Дренажні труби з'єднайте з допомогою фасонних частин - трійників і кутників, як і каналізаційні труби.
Матеріали для дренажних систем
Для пристрою дренажу застосовуйте азбестоцементні, керамічні та полімерні труби. В азбоцементних і керамічних трубах самостійно зробіть отвори-пропили. Якщо доведеться робити пропили в азбоцементних або керамічних трубах, то потрібно знати наступне. Пропили виконайте шириною 4-5мм, причому довжина пропила повинна становити половину діаметра труби, а розташовуватися вони повинні з чергуванням по обидва боки труби через 50см. Укладайте труби з пропилами так, щоб пропили виявилися в горизонтальній площині.
Сучасні виробники пропонують зараз великий вибір поліетиленових, пластикових і труб з ПВХ з уже готовою перфорацією. При виборі труб з готовою перфорацією необхідно знати, що пластмасові труби можуть закладатися на глибині не більше 1 метра, поліетиленові не більше 3 метрів, труби ПВХ володіють найбільшою міцністю і можуть бути використані на великій глибині - до 10м.
Поворотні, водоприймальні і оглядові колодязі для системи дренажу робіть із залізобетонних кілець висотою 600мм, діаметр яких повинен бути від 400 до 700мм. На дні колодязів виконайте лотки з бетону з ухилом в бік загального стоку. Зараз на будівельному ринку можна придбати готові колодязі з ПВХ діаметром 315мм і глибиною до 3м.
Дотримуючись всіх цих інструкції Ви без туди зможете зробити дренаж своїми руками на своїй ділянці.
