Графічне освіту - процес розвитку і саморозвитку, пов'язаний з оволодінням графічними культурою і грамотністю.

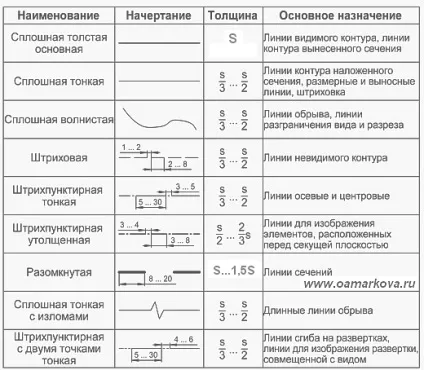

ГОСТ 2.303-68 (стандарт) встановлює дев'ять типів ліній різної товщини і накреслення. Товщина основної лінії позначається S. Суцільна товста основна лінія прийнята за вихідну. Вона вибирається залежно від величини і складності зображення, формату і призначення креслення. Виходячи з товщини суцільної товстої основної лінії вибирають товщину інших ліній за умови, що для кожного типу ліній в межах одного креслення на всіх зображеннях вона буде однаковою. Майже всі типи ліній на кресленні виконуються з використанням креслярських інструментів.

Примітка. Товщина ліній S / 3 допускається тільки для креслень, виконаних тушшю, на форматах з А4 по А2. У штрихових лініях штрихи повинні бути однакової довжини, а проміжки між ними однаковими. Штрихпунктирні лінії повинні перетинатися і закінчуватися штрихами. Центрові лінії повинні виходити за контури кола на 3. 5 мм. Для кіл, діаметр яких 12 мм і менше, центрові лінії викреслюють суцільними тонкими.

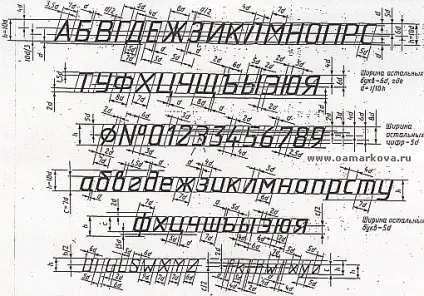

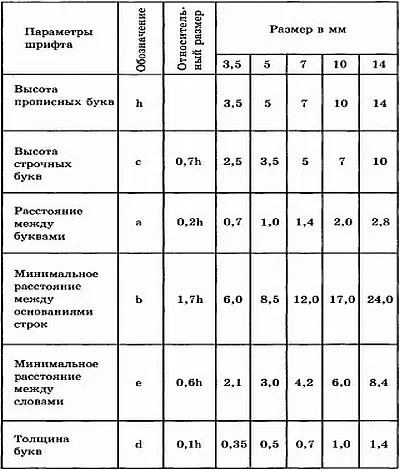

Розмір шрифту h - величина, визначена висотою великих літер в міліметрах. Висота великих літер h вимірюється перпендикулярно до основи рядка. Висота малих літер з визначається з відношення їх висоти до розміру шрифту h, наприклад, з = 7/10 h. Ширина букви g - найбільша ширина літери визначається по відношенню до розміру шрифту h, наприклад, g = 6/10 h, або по відношенню до товщини лінії шрифту d, наприклад, g = 6 d. Товщина лінії шрифту d - товщина, що визначається в залежності від типу і висоти шрифту. Допоміжна сітка - сітка, утворена допоміжними лініями, в які вписуються літери. Крок допоміжних ліній сітки визначається в залежності від товщини ліній шрифту d.

Графічна робота "креслярські ШРИФТ" виконується в зошиті

Питання до роботи:

1. Перерахуйте висоти стандартних шрифтів.

2. Який нахил креслярського шрифту?

3. Як залежить відстань між знаками від вибору висоти шрифту?

4. Чому дорівнює відстань між основами рядків у креслярського шрифту з висотою h = 10?

5. Від чого залежить товщина ліній шрифту?

6. Перерахуйте основні параметри креслярського шрифту.

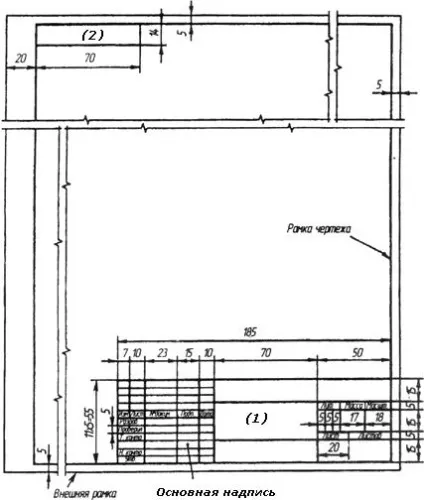

Формати. Основний напис

У графах основного напису записуються:

1. Найменування завдання або вироби.
2. Шифр - позначення креслення (код документа).
3. Позначення матеріалу (тільки для креслень деталі).
4. Найменування виробника креслення.

Примітка: більш докладно оформлення основного напису дивіться в довідковій літературі.

На форматі А4 основний напис розташовується тільки вздовж його короткої сторони. На форматах, великих А4, основна напис може бути розташована як по короткій, так і по довгій стороні.

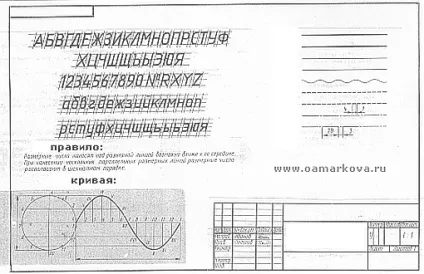

Графічна робота "ШРІФТИ.ЛІНІІ" виконується на ватмані (А3)

1. Які знаєте правила і положення нанесення розмірів на кресленнях?

2. Перелічіть види ліній креслення?

3. Від чого залежить товщина всіх ліній на кресленні?

4. Коли використовується штрихова лінія?

5. Призначення суцільної лінії?

6. Розташування формату А4?

7. Яка основна напис застосовується на кресленнях? -на текстових документах?

8. У чому відмінність циркульній кривої від лекальної?

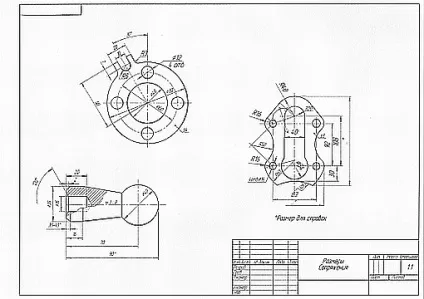

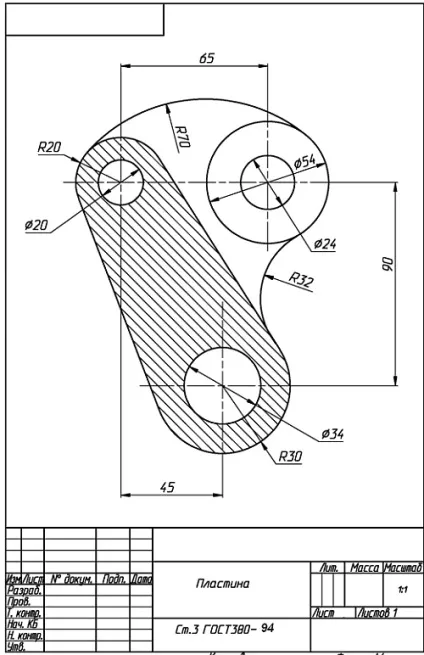

Графічна робота "РОЗМІРИ. Сполучення" - формат А3

1. Які правила нанесення розмірів на кресленнях знаєте?

2. Що називається сполученням?

3. Як будується внутрішнє сполучення двох кіл? -Зовнішнє? Змішати?

4. Перерахуйте основні поняття сполучення.

Вид - зображення зверненої до спостерігача видимої частини поверхні предмета.

Розріз - уявне розсічення предмета однією або декількома площинами.

Перетин - зображення фігури, що виходить при уявному розсіченні предмета однією або декількома площинами. На перетині показується тільки те, що виходить безпосередньо в січної площини.

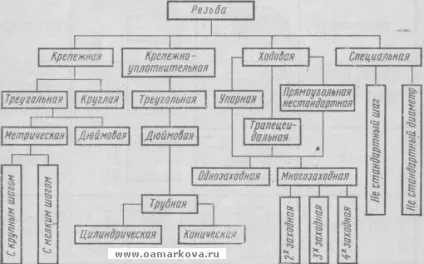

Різьба - поверхня, утворена при гвинтовому русі плоского контура по циліндричній або конічній поверхні.

З'єднання деталей - їх певне взаємне положення.

Різьбове з'єднання здійснюється за допомогою різьблення. Різьбове з'єднання може забезпечувати відносну нерухомість деталей або переміщення однієї деталі щодо іншої.

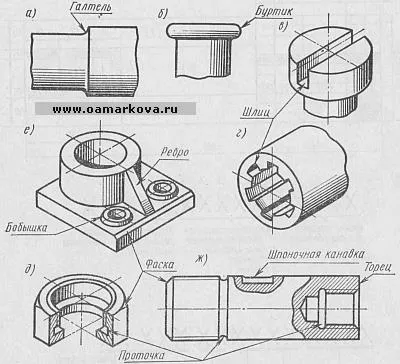

Галтель - криволінійна поверхня плавного переходу від меншого перетину вала до більшого.
Буртик - кільцеве потовщення валу, що становить з ним одне ціле.
Шліц - паз у вигляді прорізи або канавки на валах і в колесах для здійснення шліцьового з'єднання, а також прорізи в голівках гвинтів і шурупів для відгвинчування їх за допомогою викрутки.
Фаска - скошена кромка циліндричного стрижня, бруска, плити. Такі фаски зазвичай виконуються під кутом 45 або 60 °.
Проточка - кільцевої жолобок на стрижні або кільцева виточення в отворі, необхідна для виходу резьбонарезного інструменту або для інших технологічних цілей.
Ребро - тонка стінка, найчастіше трикутної форми, для посилення жорсткості конструкції.
Бобишка - низький циліндричний або конічний прилив, який дається зазвичай в місці установки болта, що спрощує обробку опорної поверхні.
Торець - поперечна грань стрижня або бруска.
Шпонкова канавка - поглиблення в валу, призначене для забивання в нього шпонки відповідного виду.

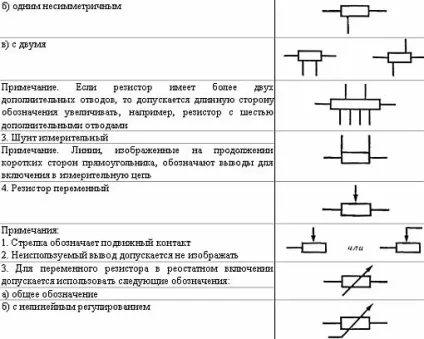

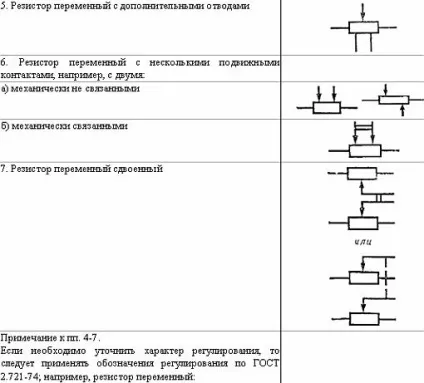

Позначення умовні графічні в схемах (ГОСТ 2.728-74) позначення резисторів загального застосування:

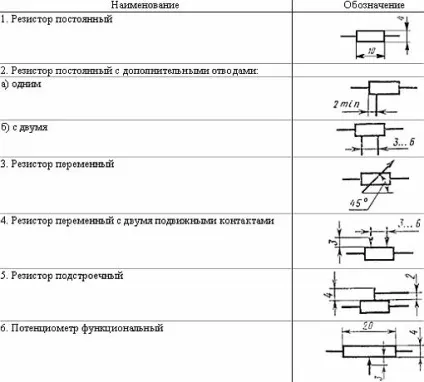

Розміри умовних графічних позначень:

Продовження цієї таблиці см. На тому ж сайті.

Примітка. Всі геометричні елементи умовних графічних позначень слід виконувати лініями тієї ж товщини, що і лінії електричного зв'язку.
