Інжекторний насос для води і конструкція агрегату

Якщо ваш заміський будинок або дача знаходиться далеко від централізованих систем водопостачання, а забезпечити себе благами цивілізації хочеться, то щоб дістатися до води, ви можете спорудити на території своєї ділянки колодязь або свердловину. Від цього гідротехнічної споруди можна прокласти трубопровід до будинку і за допомогою насосного обладнання забезпечити подачу води прямо в будинок. Однак якщо ваша свердловина або колодязь невеликої глибини, то можна використовувати звичайний погружной насос, але для відкачування рідини з глибокого водозабору знадобиться спеціальне насосне пристосування, зване інжекторний насос. Не варто плутати цей пристрій з його ежекторним побратимом, адже у них є суттєві відмінності. У нашій статті ми розглянемо призначення, принцип дії та гідності інжекторного насоса.

Особливості та призначення

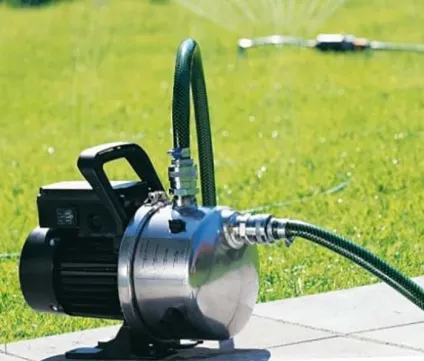

Інжекторниє насоси призначені для підйому води із значної глибини. Цей агрегат можете перекачувати воду з глибини 25 м

Насосне пристосування з інжектором - це особливий вид насоса, який призначений для забезпечення автономного водопостачання заміського будинку або дачі. Насос підходить для підйому води з великої глибини з різних видів гідротехнічних споруд (свердловин, колодязів), різних відкритих водойм, накопичувальних ємностей і різних резервуарів.

У насосній станції може бути встановлений інжекторний або ежекторний насос. Основні відмінності між ними ми розглянемо далі. Для побутових потреб більше підходять інжекторні насосні пристосування. Вся справа в тому, що при відмінною продуктивності вони споживають мінімум електроенергії.

Серед достоїнств даних агрегатів варто перерахувати наступне:

• Простота і доступність монтажу. Встановити агрегат можна своїми силами без допомоги фахівців.
• Таке обладнання абсолютно безпечно.
• Дані агрегати можуть піднімати воду із значної глибини, де традиційні глибинні насоси не впораються.
• Прилад можна використовувати для вирішення побутових завдань і перекачування води для водопостачання приватного будинку.
• Інжекторний агрегат має високу продуктивність.
• Знижена витрата електроенергії дозволяє зменшити експлуатаційні витрати.

Інжекторниє насоси призначені для підйому води із значної глибини. Цей агрегат можете перекачувати воду з глибини 25 м. Саме тому їх можна використовувати для підйому рідини не тільки з колодязів і відкритих водойм, а й зі свердловин. Якщо ви хочете перекачувати воду з свердловин глибиною понад 25 м, то можна вибрати більш потужні насосні інжекторні станції.

конструкція

ой камері. При цьому в пристрої подібного агрегату є деякі відмінності: Практично кожен інжекторний насосний прилад укомплектований зворотним клапаном, що захищає обладнання від мимовільного зворотного спуску води після відключення насоса

Як правило, насосне інжекторний пристрій складається, як і традиційний насос, з насосної частини та електродвигуна в спеціальній камері. При цьому в пристрої подібного агрегату є деякі відмінності:

• Практично кожен інжекторний насосний прилад укомплектований зворотним клапаном, що захищає обладнання від мимовільного зворотного спуску води після відключення насоса.
• Якщо в свердловині або іншому гідротехнічному спорудженні відбудеться падіння рівня води, то автоматичний вимикач поплавця відключить агрегат, ніж захистить його від роботи «на суху». При відсутності такого захисту електродвигун приладу може швидко вийти з ладу.
• Сам двигун інжекторного насоса встановлюється на поверхні біля водойми, свердловини або колодязя, а в воду занурюється механізм, який відповідає за розрідження повітря.
• Інжекторний агрегат обладнаний двома усмоктувальними трубами. Одна з них має збільшений діаметр, друга - більш вузька. На кінці кожної труби встановлена ​​спеціальна насадка - інжектор. Завдяки цій насадці агрегат може піднімати підземні води із значної глибини.

Порада: при виборі місця, де буде розташовуватися двигун, варто враховувати не тільки глибину підйому, але і відстань, на яке потрібно перекачувати рідину. Зазвичай рекомендують розташовувати агрегат ближче до водозабору, оскільки витрати потужності на вертикальний підйом рідини вище, ніж на її горизонтальну транспортування.

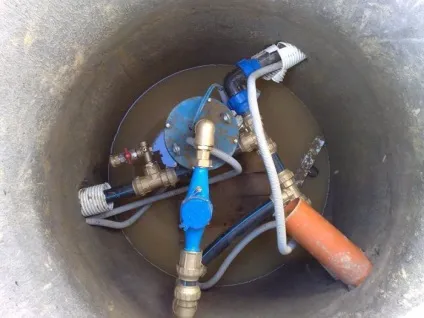

• Для забезпечення роботи в зимовий період інжекторна насосна станція встановлюється в спеціальний кесон або утеплений приямок.

Відмінності від агрегатів ежекторного типу

Ще одним різновидом самовсмоктуючого насоса для перекачування води є агрегат ежекторного типу

Ще одним різновидом самовсмоктуючого насоса для перекачування води є агрегат ежекторного типу. Цей прилад також дозволяє перекачувати воду з великої глибини, але має іншу будову, ніж насос інжекторного типу.

Він складається з наступних складових частин:

• усмоктувальна камера;
• спеціальне сопло - патрубок з вузьким кінцем;
• дифузор і змішувач.

При цьому може бути внутрішня і зовнішня установка ежектора. Відмінності між інжекторними і ежекторними агрегатами складаються і в принципі роботи. По суті, в ежекторі відбувається передача кінетичної енергії води з більшою швидкістю до середовища з меншою швидкістю.

Пуско-налагоджувальні роботи

Після підключення приладу запустіть його. За допомогою вбудованого манометра оціните тиск при включеному і відключеному агрегаті. Результати запишіть. Якщо різниця між цим величина не вкладається в ліміт 1-1,4 бар, потрібно провести регулювання приладу

Безперебійність і довговічність роботи інжекторного насосного обладнання залежить від правильності регулювання її роботи при першому запуску. Зазвичай процес регулювання включає в себе кілька етапів:

1. Після підключення приладу запустіть його. За допомогою вбудованого манометра оціните тиск при включеному і відключеному агрегаті. Результати запишіть. Якщо різниця між цим величина не вкладається в ліміт 1-1,4 бар, потрібно провести регулювання приладу.
2. Для цього зробіть відключення насоса. Відкрийте отвір у верхній частині приладу над реле тиску (досить повернути кріпильний пристосування). Там ви побачите два гвинти. Регулювання тиску виконується гвинтом з маркуванням Р. Його варто повертати в бік збільшення або зменшення в залежності від отриманої різниці тисків.
3. Після проведення первинної регулювання зробіть повторний запуск агрегату. Також вимірюйте і дізнайтеся різницю тисків. Якщо вона укладається в описаний вище межа, регулювання виконана правильно. В іншому випадку повторіть крок 2.
4. Виставлені параметри потрібно порівняти з тими, що вказані в паспорті до виробу. Дані заносяться в журнал.
5. Після закінчення регулювання захисна кришка встановлюється на місце і фіксується кріпильним гвинтом.
