Інструменти excel для побудови гістограм, полігонів

Процедура «Гістограма» пакета «Аналіз даних. Обчислення частот і накопичених частот. Побудова гістограм.

У процедурі автоматично виконуються наступні обчислення:

вибирається число m інтервалів угруповання (7 £ m £ 20);

обчислюються середини інтервалів угруповання. . ;

для кожного інтервалу обчислюються частоти nj - кількість вибіркових значень, які потрапили в j -й інтервал;

для кожного інтервалу обчислюються накопичені частоти - кількість вибіркових значень, що не перевищують верхню межу j -го інтервалу;

Будується гістограма - графік ступінчастої функції. ,, D j = (aj. Bj),.

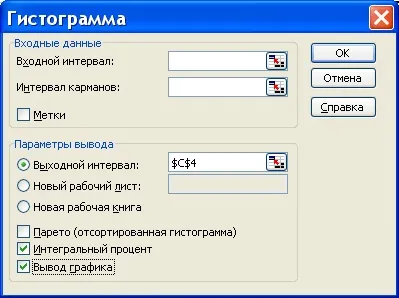

Для того щоб обчислювати накопичені частоти і відобразити гістограму в листі в листі Excel. у вікні процедури слід позначити відповідні поля.

Результати обчислень процедури представлені у вигляді таблиці (нижче наведено дві таблиці, перша - коли поле «Інтегральний відсоток" не позначено, друга - коли позначено)

Тут Карман - середини інтервалів угруповання, Інтегральний% - накопичені частоти у відсотках. Для того щоб отримати числове значення накопичених частот, слід змінити формат осередків з «Процентного» на «Числовий».

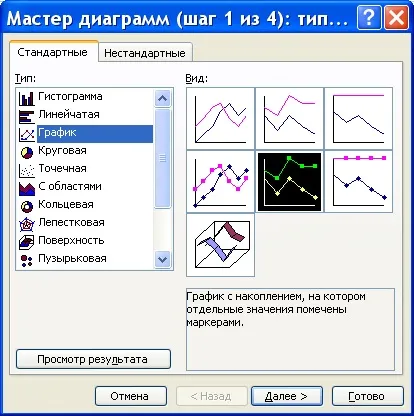

Використання «Майстра діаграм» для побудови полігонів.

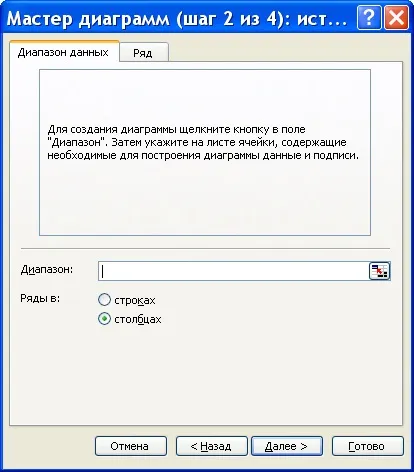

Для побудови полігону накопичених частот в поле «Діапазон» слід вказати комірок стовпчика «Інтегральний відсоток» таблиці, отриманої в процедурі «Гістограми» пакета «Аналіз даних».

Для побудови полігону частот можна вказати комірок стовпчика «Частота» таблиці, отриманої в процедурі «Гістограми» пакета «Аналіз даних». Можна - обчислити відносні частоти і вказати в полі «Діапазон» відповідні осередки.
