Інструмент відрізок в Автокад (autocad)
У цьому уроці ви дізнаєтеся докладніше як накреслити відрізок в Автокаде. Відрізок в Автокаде - це базовий інструмент. За допомогою нього можна створювати як окремі прямолінійні відрізки, так і ламані лінії (тобто складаються з окремих відрізків).
Побудова відрізків в Автокаде проводиться клацанням лівої кнопки миші (далі ЛКМ). Тим самим ми задаємо кінцеві точки відрізка в необхідних місцях.

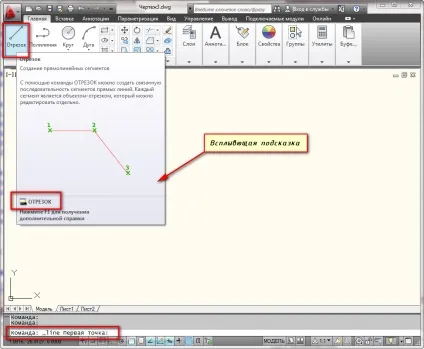

На вкладці "Головна" в вікні "Малювання" наведіть курсор миші на інструмент "Відрізок". Не поспішайте клацати по кнопці, зачекайте деякий час, і програма виведе підказку (спливаюче вікно). Там буде вказана Команда виклику інструменту. У нашому випадку це команда "ОТРЕЗОК".
Як побудувати відрізок в Автокаде?
Тепер натисніть ЛКМ по кнопці "Відрізок", або просто на клавіатурі почніть вводити слово Відрізок (або "_line"). Досить надрукувати лише 'ОТР "і програма сама вам запропонує варіант Відрізок. Щоб викликати команду натисніть клавішу «Enter».
Тепер зверніть увагу на командний рядок! Там з'явився запит: _line Перша точка. Тобто програма Автокад просить нас вказати першу точку відрізка. Для цього ставимо курсор в потрібне місце на екрані і виробляємо клацання ЛФМ. Потім вказуємо другу точку також за допомогою ЛФМ. І відрізок в Автокаде побудований.

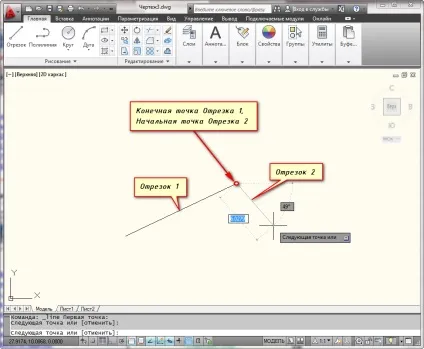

Однак на цьому виконання команди Відрізок в Автокаде не закінчиться. Далі буде запропоновано продовжити побудову відрізків. При цьому кінцева точка першого відрізка буде початковою точкою другого відрізка. Подивіться інші наші уроки по Автокад для початківців. щоб більш детально розібратися в програмі.
Тепер дізнаємося як розділити відрізок в Автокаде. В ході виконання побудов дає можливість скасувати завдання останньої точки відрізка, а також закінчити побудову відрізка.

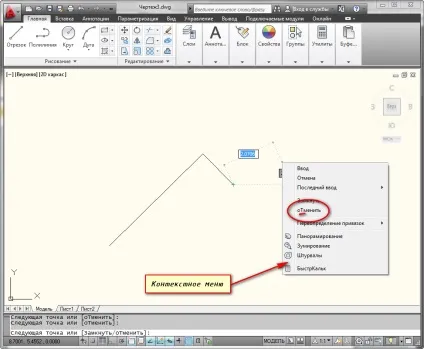

Скасування останньої введеної точки можна провести з контекстного меню. Для цього натисніть правою кнопкою миші (ПКМ) і виберіть дію "Скасувати". При цьому остання побудована точка віддалиться.
Щоб не витрачати час на виклик контекстного меню, Ви завжди можете скористатися ключовими буквами виклику команди. У нашому випадку буква "Т" (а потім натискання "Enter") скасовує побудова останньої точки відрізка.
Щоб закінчити побудови, виберіть з контекстного меню опцію "Введення". або "Скасувати" або натисніть клавішу "Enter" (також можна використовувати "Esc").
Також в ході виконання команди Відрізок доступна ще опція "Замкнути", тобто створити відрізок в полілінію Автокад. Вона стає доступна при побудові хоча б двох відрізків. І призначена для замикання початкової точки першого відрізка і кінцевої точки останнього відрізка. Викликається з контекстного меню при натисканні ПКМ. Також можете використовувати ключову букву "З" на клавіатурі.
Точні побудови відрізків і ламаних в Автокаде.
Отже, вибираємо інструмент "Відрізок". І на запит командного рядка вказати першу точку відрізка, вводимо в неї координати, наприклад, (10,10) і натискаємо "Enter".
Як видно на малюнку, перша точка вишикувалася в точці з координатами х = 10мм і y = 10мм від початку координат.
Увага! Між координатами X і Y необхідно ставити знак коми, так як точка сприймається програмою як роздільник між цілою і дробовою частиною числа.
Введення значень в командний рядок autocad
Кінцеву точку відрізка давайте побудуємо на початку координат. Для цього в командному рядку вводимо значення (0,0). І не забуваємо натиснути "Enter".
Як бути, якщо нам треба побудувати відрізок в Автокаде, заданої довжини !?
Будуємо першу точку (сподіваюся, Ви розібралися, як це робиться). Можна задати точку довільно або за допомогою координат. А тепер зверніть увагу на підказки у вигляді полів для введення значень. На малюнку я виділив їх червоним кольором.
Якщо у Вас вони не показуються, то необхідно вибрати параметр "динамічний введення". Для цього натисніть на кнопку F12. Або виберіть значок в рядку стану.
Включення динамічного введення в програмі autocad

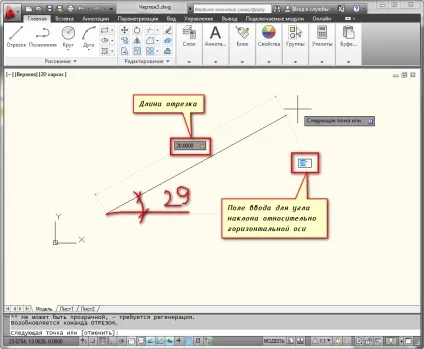

Ці поля показують значення довжини відрізка в Автокаде і кута нахилу відрізка. При цьому поле довжини за замовчуванням активно.
Тепер спробуйте ввести якесь значення довжини відрізка з клавіатури, наприклад, 20. Воно автоматично показується в поле-підказкою. Тепер натискаємо "Enter". І відрізок в Автокаде, заданої довжини 20мм, побудований.
Якщо Ви знаєте кут нахилу, то можете ввести і його. Для цього після введення довжини відрізка в Автокаде натисніть клавішу "Tab" на клавіатурі і потрапите в поле для введення кута нахилу відрізка. Вводите значення і натискаєте "Enter".
Отже, ми з Вами розібралися, як будувати відрізки в Автокаде. в. т.ч. як перетворити відрізок в полілінію Автокад.
Тепер Ви зможете побудувати відрізки в Автокаде за допомогою координат, завдання значень довжини відрізка в Автокаде або просто за допомогою миші.
А в наступному уроці продовжимо розгляд найпростіших примітивів, зокрема прямих (променів). Як навчитися працювати в Автокаде розповість наш курс!
