Інструкція zyxel keenetic giga ii

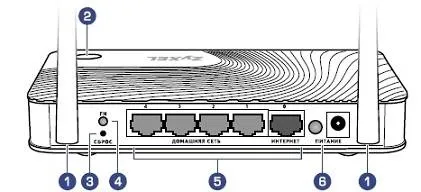

Загальний опис

1. Кнопка (Управление беспроводной сетьюWi-Fi) Кнопка дозволяє швидко і безпечно підключити до захищеної мережі Wi-Fi маршрутизатора бездротові пристрої Wi # 8209; Fi 802.11g / n, що підтримують стандарт WPS, наприклад комп'ютери і ноутбуки з операційною системою Microsoft Windows.

Коротке натискання Запускає функцію швидкого підключення (WPS)
Натискання більше 3 секунд Включає або вимикає бездротову мережу

1. Кнопка «Скидання» (Скидання налаштувань) Використовуйте цю кнопку, якщо потрібно налаштувати маршрутизатор заново або пароль доступу до нього був загублений. Для скидання налаштувань натисніть кнопку загостреним предметом і потримайте близько 10 секунд, до тих пір, поки не згаснуть всі індикатори маршрутизатора. Індикатор живлення почне блимати, і через півхвилини інтернет-центр завантажиться з установками за замовчуванням.

1. Кнопка «FN» (Кнопка з програмованою функцією) У веб-конфігураторі інтернет-центру можна призначити цій кнопці одну або кілька функцій. За замовчуванням кнопка призначена для безпечного відключення всіх підключених до маршрутизатора USB-накопичувачів.

1. Мережеві роз'єми «0 ... 4» П'ять розмикача для підключення домашніх пристроїв і мережі Інтернет. За замовчуванням жовті роз'єми «1 ... 4» відносяться до домашньої мережі, а синій роз'єм «0» - до Інтернету.

1. Вимикач і роз'єм «Харчування» Вимикач живлення і роз'єм для підключення адаптера живлення з комплекту поставки. Маршрутизатор розрахований на постійну роботу і не вимагає щоденного відключення живлення. При необхідності вимкнути маршрутизатор, наприклад на час тривалої перерви в експлуатації, рекомендується також відключати адаптер живлення від електричної розетки.

2Раз'ема багатофункціонального хоста USB - Знаходиться на бічній панелі маршрутизатора. Роз'єм для підключення сумісних USB-пристроїв, таких, як USB-модеми мобільного Інтернету 3G / 4G, USB-накопичувачі, USB-принтери. Актуальний список сумісних USB-пристроїв ви можете знайти на сторінці маршрутизатора Keenetic Omni, відвідавши веб-сайт ZyXEL.

8. Індикатор Харчування (Статус)

Підготовка до безпечного відключення USB-накопичувача. Вимикайте накопичувач тільки після того, як індикатор перестане блимати.

підключення маршрутизатора

• Виберіть відповідне місце для маршрутизатора. Рекомендується розміщувати маршрутизатор в центрі бездротової мережі.
• Відрегулюйте положення антени. Найчастіше найкращим є вертикальне положення.
• Підключіть комп'ютер до локальної мережі через порти LAN (домашня мережа) маршрутизатора (якщо у вас уже є адаптер бездротової мережі і якщо ви хочете скористатися підключенням по бездротової мережі, ви можете пропустити цей крок)
• Підключіть входить Ethernet кабель до порту ІНТЕРНЕТ маршрутизатора
• Підключіть адаптер до відповідного роз'єму маршрутизатора, а інший його кінець вставте в розетку.

Налаштування комп'ютера для підключення до маршрутизатора:

Відразу після виберіть потрібний параметр з'явиться вікно в якому Вам буде запропоновано створити пароль для входу на маршрутизатор щоб запобігти несанкціонованому доступу до налаштувань системи.
В обох вікнах необхідно ввести один і той же пароль, в разі розбіжності з'явиться повідомлення про розбіжності пароля.

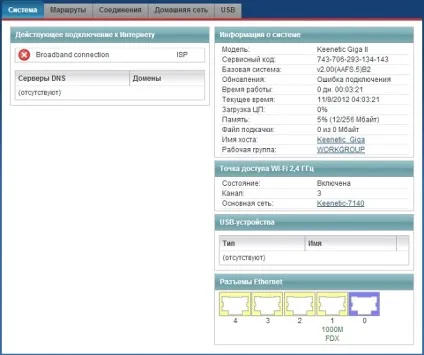

Після цього ви потрапите на головну сторінку налаштувань і діагностики. В даному вікні відображається загальна інформація про стан підключення, а так само пункти меню налаштувань.

Налаштування DHCP

Налаштування PPOE з'єднання

Налаштування бездротового підключення

Для настройки бездротового підключення необхідно в головному меню натиснути назначок
У вікні повинна бути обрана вкладка Точка доступу.

Включити точку доступу: Даний пункт призначений для включення / відключення мовлення радиомодуля. Даний пункт повинен бути включений.
Ім'я мережі (SSID): У даному полі необхідно ввести назву вашої мережі (ім'я вашої мережі буде відображено в списку доступних мереж). За замовчуванням в даному полі написано назву моделі маршрутизатора.
СкриватьSSID: Якщо в даний пункт не виділено, то назва вашої мережі буде видно в списку мереж, якщо пункт виділений (активований) то ваша мережа буде прихована, і підключення до неї буде можливо тільки за допомогою ручного введення назви мережі. Даний пункт краще залишити без виділення.
Захист мережі: Тут можна вибрати тип шифрування який буде використовуватися. Бажано використовувати WPA2-PSK т. К. Даний тип шифрування найбільш надійний і підтримує стандарт мовлення 802.11n (найшвидший).
Ключ мережі: Тут можна вказати пароль довжиною від 8 до 63 символів в кодуванні ASCII (тобто допустимо використовувати букви і цифри латинського алфавіту великі і малі).
Ключ 1,2,3,4: При даному типі шифрування (WPA2-PSK) недоступно
Ключ за замовчуванням: При даному типі шифрування (WPA2-PSK) недоступно
Стандарт: Виберіть режим 11bgn. Даний режим дозволяє підключитися всім бездротовим станціям стандартів 802.11b, 802.11g і 802.11n підключатися до маршрутизатора.
Канал: В даному полі виставляється робоча частота, яку ви збираєтеся використовувати. За замовчуванням стоїть режим Авто, таким чином, точка доступу самостійно в автоматичному режимі обере найбільш відповідний канал. Даний параметр потрібно залишити в режимі Авто.
Потужність сигналу: В даному пункті можна задати потужність сигналу мовлення радіопередавача. Необхідно поставити 100%.
Після виставлення налаштувань необхідно натиснути кнопку ПРИМЕНИТЬ. Після цього ваш маршрутизатор повністю налаштований для роботи в нашій мережі.
