Інструкція з укладання матраців рено - рекомендації по складанню й монтажу матраців рено від компанії

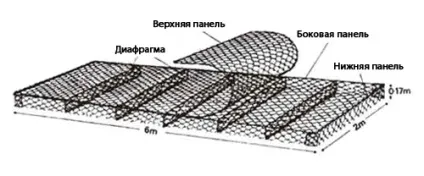

Матраци Рено представляють собою об'ємні конструкції, виготовлені з сітки подвійного кручення. При повному дотриманні техніки монтажу ці габіони можуть забезпечити надійне зміцнення схилів і берегів.

Розглянемо порядок монтажу по пунктам

1. Розпакуйте всі матраци, що поставляються в пакетах.

2. Розправте матрац і розкладіть його на твердій рівній поверхні. Розправте всі складки і перевірте виріб на предмет наявності великих механічних пошкоджень.

3. Встановіть у вертикальне положення діафрагми матраца і його бічні панелі. Простежте, щоб висота обох піднятий боковин була абсолютно однаковою.

4. Підніміть діафрагми до рівня боковин і прив'яжіть їх до них короткими відрізками дроту для армування. При цьому дріт повинна входити в зчеплення з таким же дротом, що проходить уздовж верхніх кромок боковин.

5. Візьміть в руки кінець дроту, яким діафрагма прив'язана до днища габиона. Витягніть його на себе і прив'яжіть їм діафрагми до боковини. Витягуйте на себе рівно стільки дроту, скільки необхідно для прив'язки до боковини діафрагми. Сама ж прив'язка повинна проводитися не окремими невеликими зв'язками, а цілісним безперервним відрізком дроту. Лише в цьому випадку виробник габіонів гарантує якісне зміцнення схилів.

6. Задня і лицьова панелі габиона згинаються таким чином, щоб їх верхні і бічні кромки були на абсолютно одному рівні. Після цього вони зв'язуються разом. Тепер матраци Рено готові до монтажу. Вони укладаються на поверхню грунту, поверх якого вже покладений геотекстиль. Укладання габіонів повинна проводитися вкрай обережно, адже при найменшій недбалості можливий прорив геотекстилю дротом.

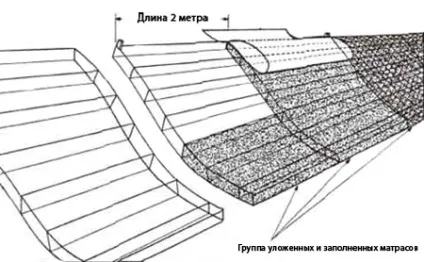

7. На даному етапі проводиться остаточний монтаж габіонів в положення, передбачене проектом. Після цього матраци скріплюються між собою за допомогою зв'язування. При зміцненні схилів матраци повинні укладатися таким чином, щоб їх двометрова сторона була зверху. Закріплюються вони при цьому за допомогою забивання невеликих дерев'яних кілочків в верхніх кутах. Скріплення габіонів між собою здійснюється, поки вони ще порожні, і лише після цього починається процес заповнення каменем. Він може проводитися механізовано або вручну. При зміцненні схилів заповнення габіонів проводиться знизу вгору. До каменя при цьому пред'являються особливі вимоги: він повинен бути міцним і мати розмір в діапазоні від 75 мм до 2/3 ширини габиона. При морському берегоукріплень мінімальний розмір каменю повинен становити не менше 150 мм. При заповненні габиона слід взяти до уваги також і поступову усадку каменю, тому матрац потрібно злегка переповнювати.

8. Після того як матрац Рено повністю заповнений, необхідно закрити його кришкою. Кришку слід зміцнити в кутах, надійно прив'язавши до верхніх частин бічних панелей і діафрагм. Зв'язку слід вести з чергуванням одинарних і подвійних петель, як це рекомендовано при монтажі коробчастих габіонів. Якщо поруч знаходяться декілька заповнених матраців, для прискорення та спрощення процесу може бути проведена суміжна прив'язка.

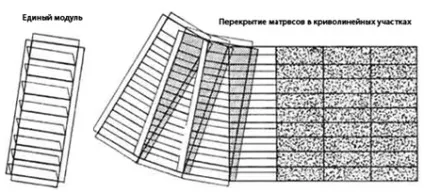

9. Для зміцнення криволінійних ділянок габіонні мати можуть бути розділені. Їх можна розрізати двома способами:

1. По діагоналі (2 секції трикутної форми з'єднуються одна з одною по гострим кутках).


2. При необхідності заокруглення кілька габіонів укладаються послідовно з поступовим частковим перекриттям один одного. Та ділянка матраца, який перекриває попередній, відрізається. Процедура повторюється до тих пір, поки ділянку, що вимагає заокруглення, що не буде пройдено. Після цього всі обрізані габіони збираються згідно з вищевикладеними інструкціями.



10. При зміцненні схилів підвищеної крутизни (з укосом більше 1: 1,5) до кріплення габіонів пред'являються підвищені вимоги. Матраци Рено слід надійно закріпити на вершині укосу за допомогою паль (дерев'яних кілків). Відстань між ними визначається проектом і, як правило, не перевищує двох метрів. Що до піщаних схилів, то кілки при їх зміцненні повинні залишатися вбитими в грунт не тільки на час проведення робіт, але і по їх завершенні. Це ж стосується і схилів, складених м'якими породами грунту.

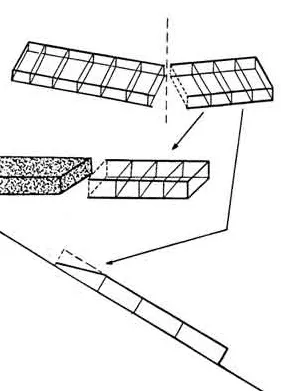

11. Якщо заводська довжина матраців рено надмірно велика для ваших потреб, її можна зменшити за допомогою відрізання. Відрізаний від основного габиона ділянку залишається відкритим і може бути використаний як в якості самостійної частини невеликого розміру, так і в ролі додаткового елемента конструкції.

1. монтування;
2. кусачки, плоскогубці;
3. металеві стрижні;
4. дерев'яні кілки.

При дотриманні всіх вищевикладених інструкцій укріплені габіонами схили будуть надійно захищені від сповзання і ерозії.
