При необхідності у вас також буде можливість на виході отримати 220 вольт. Чи варто морочитися з 380 вольт в квартирі багатоповерхового будинку однозначної відповіді не існує. Для приватного будинку ви можете провести трифазну проводку. Тут розміщена інформацію, яка дасть відповідь на питання про те, як зібрати щит обліку електроенергії 380в своїми руками.
Інструкція по збірці трифазного електрощита

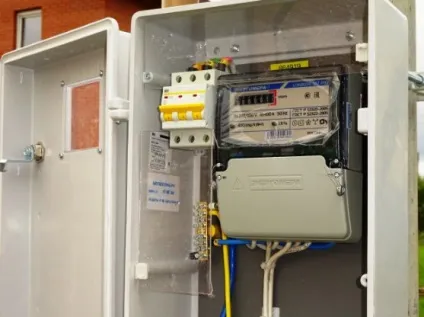

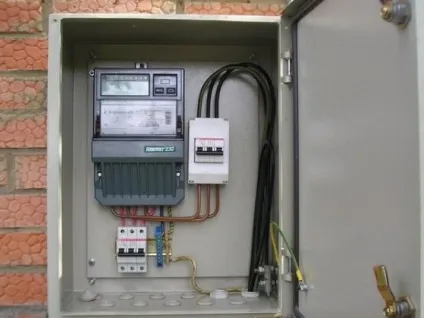

Спочатку вам необхідно отримати дозвіл на підключення до трьох фаз. Монтаж введення буде виконаний в герметичному боксі на зовнішній стіні приватного будинку. У ньому буде встановлено трифазний лічильник і автоматичний вимикач.
Біля введення вам обов'язково необхідно організувати пристрій заземлення. Вступний щит буде опломбований і вільний доступ буде обмежений. Саме тому спочатку потрібно самостійно зібрати трифазний розподільний щиток.

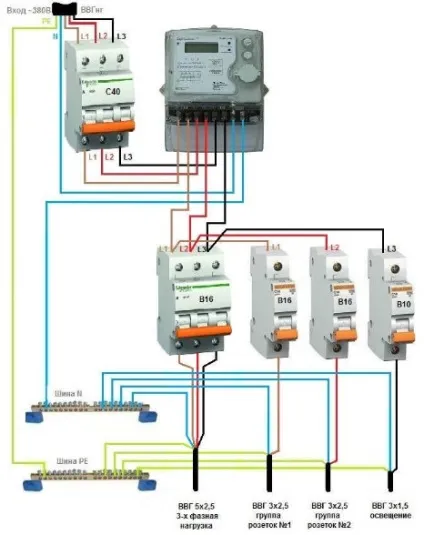

До розподільного щита необхідно завести 5 - жильний кабель L1, L2, L3, N, і PE. Також ви можете завести 4-х жильний кабель L1, L2, L3 і N. Цей кабель можна використовувати якщо у вас є схема TN-C-S. Для підключення трифазного домашнього обладнання слід використовувати наступну схему:
Цю операцію необхідно виконати з усіма клемами. Під час монтажу врахуйте, що заздалегідь нарізати відрізки не рекомендується. Це тому що в процесі установки ви помітите що довжина відрізка L1 буде набагато коротше, ніж довжина відрізка L3. Ще краще зібрати щит використовуючи монтажну трифазну шину, яка може заощадити місце і звести до мінімуму шанс щось переплутати. Нульову і шину PE необхідно з'єднати з корпусом щитка електроенергії.

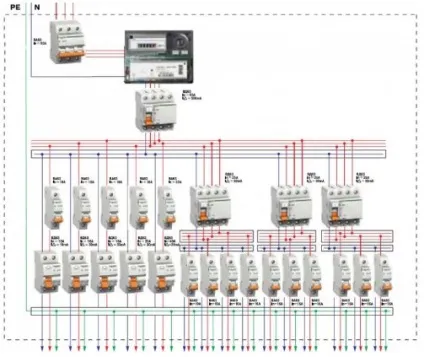

Якщо в квартирі або будинку немає потужного устаткування, тоді потрібно зібрати щиток на 380в. Завдяки цьому фаза буде рівномірно навантажена однофазними споживачами. Приклад складання трифазного електрощита в приватному будинку ви можете побачити нижче:
У цій схемі електричного щита фази будуть розподілені на окрему навантаження через однополюсні автомати і диференціальні вимикачі. Не слід робити щоб одна фаза йшла на розетки, друга на вимикачі, а третя на інші потреби. Вам необхідно постаратися рівномірно розподілити всі навантаження. Якщо одна з фаз буде перевантажена, тоді можна помітити просідання напруги. Це явище досить часто можна спостерігати в приватному секторі. Якщо вам буде цікаво, тоді також можете прочитати про тросову проводку.

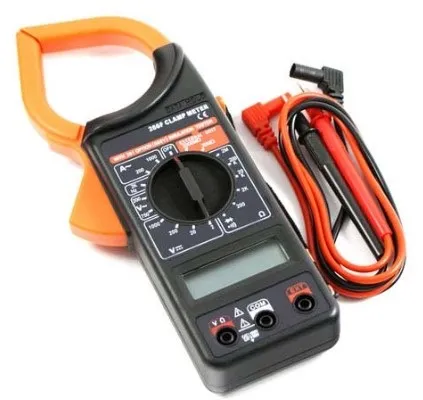

Якщо ваш сусід включить занадто потужний споживач, тоді ви зможете побачити, що ваші лампи розжарювання потьмяніли. Пам'ятайте, що це процес називається просадка фази. У сусідів, які запитані від інших фаз може спостерігатися що лампи світять занадто яскраво. Для трифазного навантаження перекіс буде фатальним. Щоб уникнути цього процесу вам необхідно постаратися встановити реле контролю фаз і напруги. Для однофазної мережі можна підключити реле напруги. Проконтролювати правильний розподіл навантаження ви легко зможете за допомогою мультиметра, який має струмові кліщі.

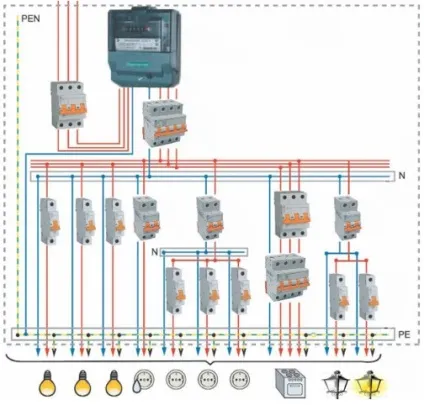

До останнього варіанту збірки щита обліки електроенергії на 380 вольт - змішаний. Коли в домашній мережі будуть присутні трифазні і однофазні споживачі електроенергії. В цьому випадку зібрати щит можна наступним чином:
Це все, що ми хотіли розповісти про те, як зібрати щит обліку електроенергії 380в своїми руками. Як бачите, виконати підключення може практично кожен. Для цього вам необхідно просто отримати певні навички, які допоможуть виконати монтаж.
