Інструкція по заправці картриджів brother tn-2235 і tn-2275
На стартовому картриджі відсутній механізм скидання лічильника сторінок. Це пов'язано з тим, що лічильник сторінок принтера обнулений на заводі. Такий картридж має сенс заправляти тільки в тому випадку, якщо у вас є ще один картридж, який має шестерню скидання лічильника, або ви вмієте обнуляти лічильник в принтері вручну (в більшості принтерів Brother подібний фокус може не спрацювати).
На картриджі TN-2235 шестерня скидання має 3 пелюстки, на картриджі TN-2275 - 2.

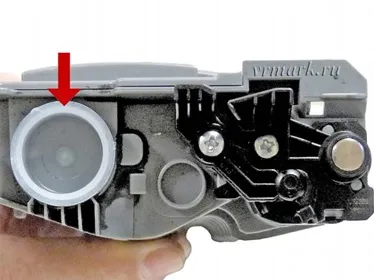

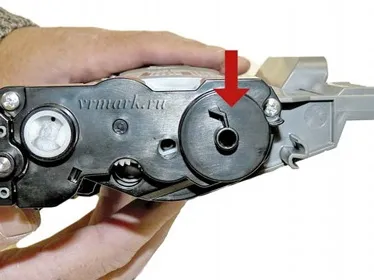

Видаліть пробку і ретельно вичистіть залишки тонера з бункера картриджа.

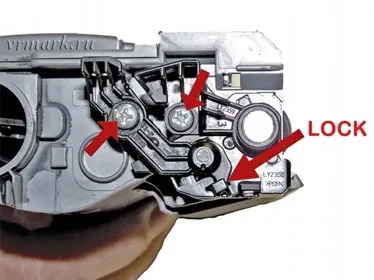

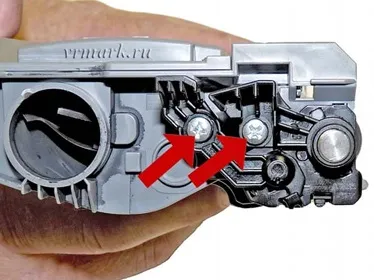

Викриття два гвинти і зніміть направляючі.

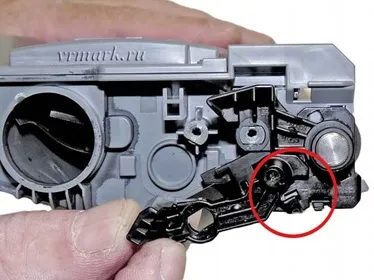

Поверніть меншу направляючу, щоб від'єднати кріплення.
Від'єднайте дві засувки кріплення вала переносу і зніміть його.

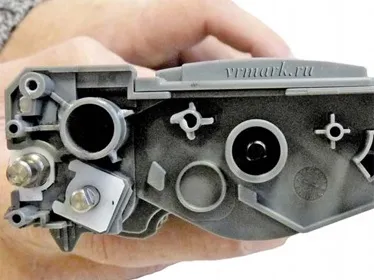

З іншого боку відкрутіть два гвинти і зніміть кришку.

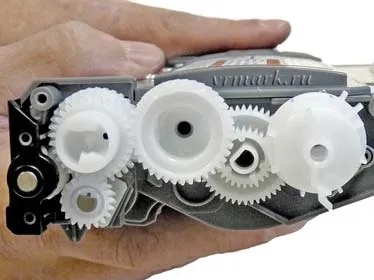

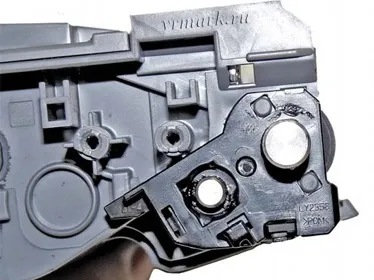

На стартовому картриджі відсутня шестерня скидання і спеціальна пружина.

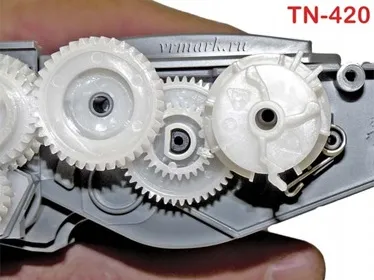

На звичайних (НЕ стартових) картриджах вони виглядають наступним чином.

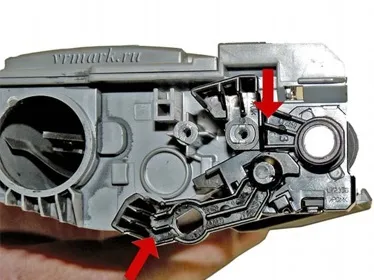

Зніміть тримач вала переносу, від'єднавши засувку з внутрішньої сторони.
Зніміть стопорну шайбу.

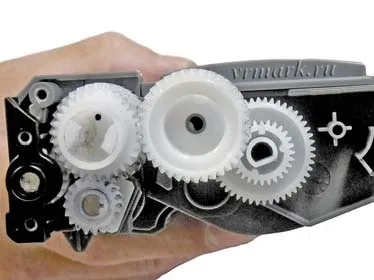

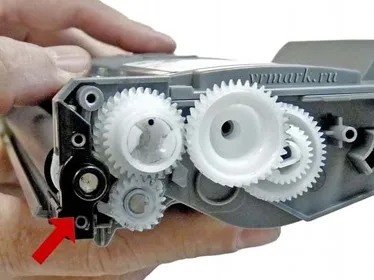

Зніміть всі шестерні і спеціальну пружину.

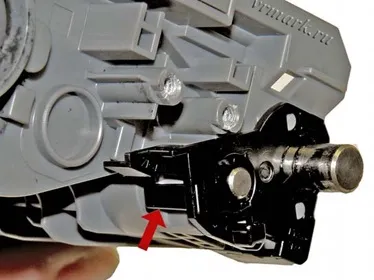

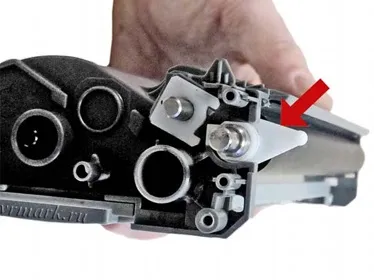

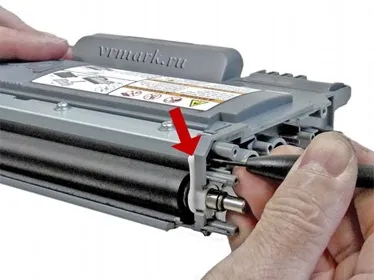

З боку шестернею натисніть на виступ фіксатора вала переносу і поверніть його.
Зніміть вал переносу.

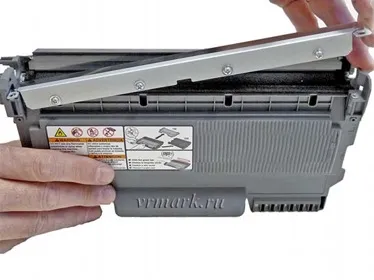

Викриття 2 гвинта і зніміть раздаточное лезо.

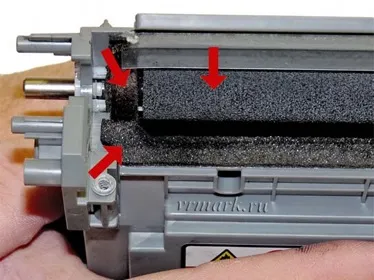

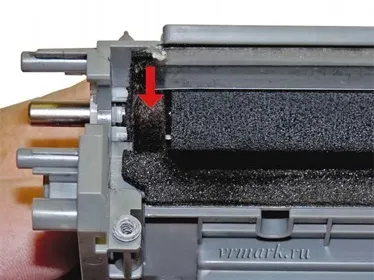

Видаліть залишки тонера з розподільного вала і поролонових прокладок.
Якщо повстяні прокладки вала перенесення щільно злежалися, можна спробувати трохи збити їх плоскою викруткою або шилом.
Протріть раздаточное лезо сухою чистою тканиною і встановіть його на місце, закріпивши двома гвинтами.
Протріть вал перенесення сухою чистою тканиною і встановіть його на місце таким чином, щоб фіксатор знаходився з боку шестернею і був у вертикальному положенні. Проверните фіксатор в сторону леза підбору, щоб він встав в свій паз.
Встановіть кріплення вала перенесення з боку пробки і переконайтеся, що клямка встала на місце.

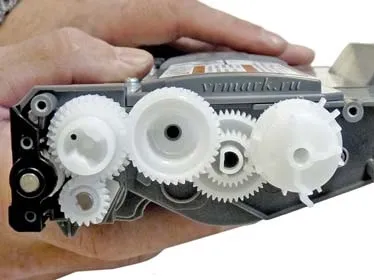

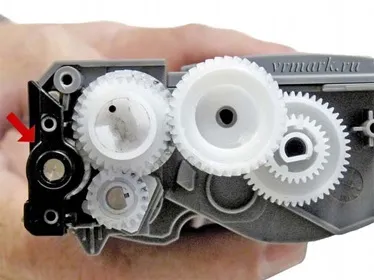

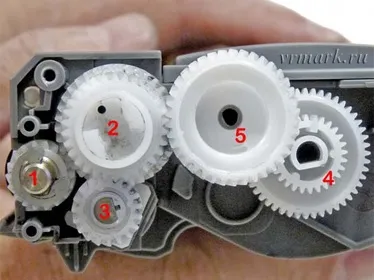

Встановіть шестерню вала переносу і стопорну шайбу. Потім встановіть інші шестерні в зазначеному порядку. Переконайтеся, що шестерні правильно обертаються.
Встановіть тримач вала переносу.
Встановіть спеціальну пружину в зазначене положення.

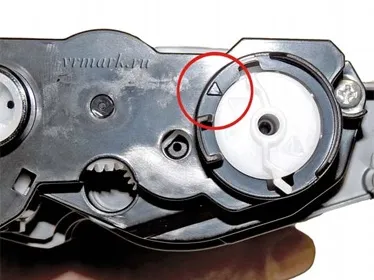

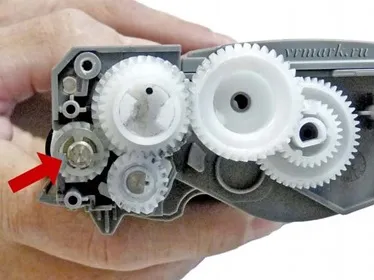

Наведіть шестерню з покажчиком в зазначене положення.

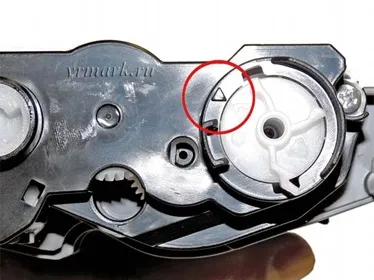

Встановіть шестерню скидання в залежності від вашої моделі картриджа TN-2235 (TN-420) або TN-2275 (TN-450).
Зверніть увагу, що в стартовому положенні шестерні не зчеплені, зчеплення відбувається після установки картриджа в принтер.
Встановіть кришку і зафіксуйте її за допомогою двох гвинтів. Переконайтеся, що шестерня скидання встановлена в правильному положенні.
З іншого боку картриджа встановіть напрямні на свої місця.
Проверните меншу направляючу, щоб замкнути кріплення і зафіксуйте їх гвинтами.
Засипте тонер в бункер. Для TN-2235 необхідно 50 г, для TN-2275 - 75 р
Встановіть пробку на місце і протріть картридж сухою ганчіркою від тонера і пилу.
Одягніть захисну кришку (якщо є).
