Інструкція по установці і пуску годин з зозулею 93104, Сердобский годинниковий завод, счз

Інструкція по установці і пуску годин з зозулею
83104, 93104

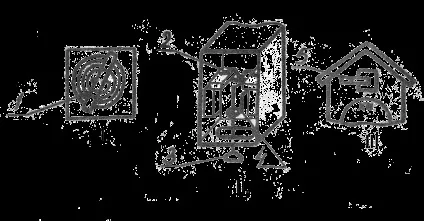

1. Відкрийте задню стінку корпусу і вийміть картонну прокладку 1. малюнок I, з звуковий спіралі на внутрішній стороні стінки.

2. Зніміть фіксатор 2. малюнок II, з рухомих частин звукових камер.

3. Пропустіть дротяну петлю підвіски маятника 3. малюнок II, через широкий отвір в нижній стінці корпусу і закрийте задню стінку.

4. Повісьте годинник на рівну стіну на висоті, обумовленої в паспорті.

5. Видаліть липку стрічку 5. малюнок III, або нитку, притримуючи при цьому дверку зозулі і звільніть ланцюжка від упаковки.

6. Розпакуйте маятник і повісьте його на петлю підвіски 3. малюнок II.

інструкція по установці і пуску годин з зозулею Маяк

7. Повісьте гирі на розрізані кільця лівих кінців ланцюгів і підтягніть їх згідно рекомендацій в паспорті.

8. Злегка штовхнувши маятник, пустіть годинник в хід.

9. Перевірте правильність положення годин. Годинник повинен висіти без нахилу щодо стіни, щоб підвіска маятника 3. малюнок II, не торкалася кромок отвору в корпусі. Прислухаючись до стуку ходу і трохи зрушуючи годинник вправо або вліво від вертикального розташування, добийтеся рівномірного стукоту ходу і однакових розмахів маятника в обидві сторони.

10. При установці годин на вірний час перевірте відповідність бою і кування показання стрілок, переводячи хвилинну стрілку вперед з зупинками на цифрах «6» і »12».

Якщо число сигналів бою і кування не відповідає показанням стрілок, зніміть гирю бою, праву, і переведіть стрілки так, щоб годинникова стрілка встала проти цифри, що відповідає кількості поданих сигналів, а хвилинна стрілка на кілька хвилинних поділок за цифрою «12». Після регулювання повісьте гирю на місце.

Найпростіші несправності годин і способи їх усунення

1. При недотриманні рекомендацій інструкції по експлуатації може порушитися відповідність бою і кування показання стрілок. Відновити відповідність можна способом, зазначеним у пункті 10 інструкції.

Якщо число сигналів відстає від показання стрілок, і годинник мають бічну дверку 6. малюнок IV, то відкрийте її та натисніть на дротяний важіль 7. щоб механізм включився. Відпустіть важіль, механізм спрацює один раз, виробляючи наступне число сигналів показання стрілок.

2. Якщо ланцюжок зіскочила з зубів зірочки блоку, потрібно зняти гирі і маятник: закріпити, намотавши на корпус, несоскочівшую ланцюжок, розташувати годинник, нижньою стінкою вгору, підтримуючи за обидва кінці зіскочила ланцюжок, трохи спустити ланцюжок всередину механізму і, похитуючи корпус годин, накинути ланки ланцюжка на зуби зірочки, потім натягнувши ланцюжок, перевернути годинник і повісити їх на стіну.

3. Якщо при установці годин, згідно з пунктом 9 інструкції, стукіт ходу стає рівномірним тільки при значному відхиленні корпуса від вертикального положення, слід відкрити задню стінку корпусу і трохи підігнути вилку 4. малюнок II, в сторону нахилу корпусу. Потім закрийте корпус і перевірте хід годинника при вертикальному положенні їх. Якщо підгин був недостатній або надмірний - повторіть цю операцію.

4. Якщо звук бою слабкий або деренчливий, відкрийте задню стінку, або через отвори в ній, підігніть трохи стрижень молоточка, вгору, якщо звук, що деренчить, або вниз, якщо звук слабкий.

5. Якщо дверцята зозулі не закривається, відкрийте задню стінку і, якщо «хвіст зозулі» зіскочив з верхньої рухомої площини лівої звуковий камери, виведіть його на площину і злегка потягніть вліво після повернення «зозулі» на місце
