Інструкція по створенню саморобного вертикального вітрогенератора
Перед тим, як приступити до великого проекту, варто зібрати невеликий вітрогенератор своїми руками. Інструкцій для складання таких пристроїв багато, працювати з ними довго не доведеться, а розуміння деяких фізичних процесів така робота дасть.
В даному розділі розглянемо один з варіантів збірки вертикального вітрогенератора своїми руками. Чому вертикального? Він простіше в розрахунку, в виготовленні і більш безпечний в роботі. Як уже зазначалося, лопастніку такий пристрій поступається за багатьма параметрами, але лопастнік складніше і дорожче.
Турбіна і її виготовлення
Про матеріали для складання турбіни. Лопаті для вітрогенератора зробимо своїми руками, для цього знадобиться оцинкована металева труба діаметром в три дюйми і довжиною в 120 сантиметрів. Для нижнього і верхнього підстав підійде ABS пластик товщиною 3/8 дюйма. Стануть в нагоді і магніти для балансування лопатей. Магніти повинні бути невеликими, але різної ваги. Так простіше буде зробити балансування. Для кріплення лопатей до основи потрібні куточки зазначених в специфікації розмірів, а також гайки, шайби, гровер, гвинти. Куточків може бути і більше запланованого.

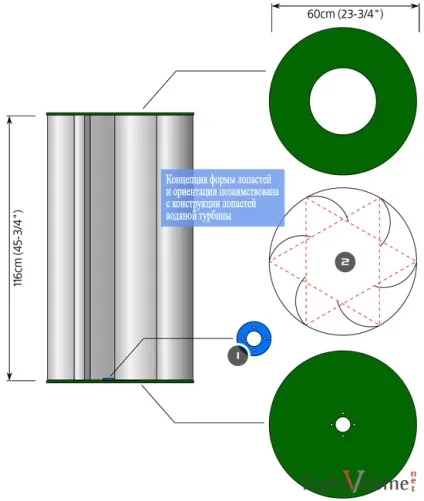

Конструкція лопастей вертикального вітрогенератора
Запас знадобиться, якщо буде необхідно додаткове кріплення.
Вертикальний вітрогенератор своїми руками починають збирати з турбіни. Вона буде складатися з шести лопатей, прикріплених до нижньої і верхньої опор спеціальним кріпленням.
Згідно з кресленнями вертикального вітрогенератора, зробленого своїми руками, нижня і верхня опора турбіни представляють собою два ідентичних по діаметру кола. Власне, діаметр яких становить 60 сантиметрів. Важливо, щоб опори були абсолютно однаковими.

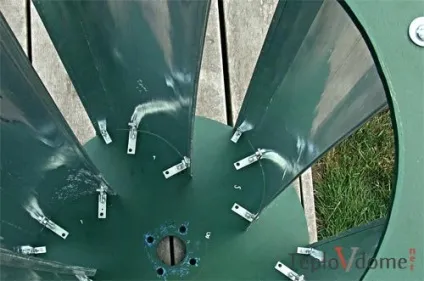

Прісоідіненіе лопатей до опори (схема)
Вирізаються окружності столярним інструментом з ABS пластику. В одній з околиць, яка буде верхньою опорою, по центру необхідно вирізати отвір діаметром в 30 сантиметрів. В іншій, нижній, має бути місце для кріплення автомобільної маточини на чотири болта. Розмітка проводиться з використанням самої маточини, потім просверливаются необхідні отвори.
Наступний крок - розмітка опор під розміщення лопатей. Щоб зробити вертикальний вітрогенератор своїми руками, креслення треба мати якісні.
Креслення є, і з них треба зробити на папері шаблон розташування лопатей, який потім використовувати для розмітки верхнього і нижнього підстав.
Лопаті для вітрогенератора своїми руками вирізаються з тридюймової металевої оцинкованої труби, розрізанням її на чотири рівні частини. Заздалегідь виготовлені лопаті довжиною 116 сантиметрів, відповідним тому, що вимагає схема вітрогенератора, своїми руками міцно зв'язати і підрівняти при необхідності. Залишається тільки закріпити лопаті на підставах, використовуючи звичайні куточки, болти, гайки, гровер і шайби. Турбіна для вітрогенератора готова, пора приступити до виробництва ротора.
виготовлення ротора
В даному випадку пристрій буде забезпечено генератором власного ж виробництва. Хоча, для спрощення процесу виготовлення найчастіше беруть 12-вольта автомобільний генератор постійного струму. І правильно роблять, так дійсно швидше, але мати уявлення, як зробити генератор власноруч, варто. Хоча, звичайно, завдання не з легких.
Для виготовлення ротора основні матеріали - це попередньо вирізані лазером або гідроабразивного різкою підстави, згадана вже маточина від автомобіля, 26 неодімових магнітів, епоксидний клей і набір металовиробів, тобто, гайок, шайб, гроверів, шпильок, і тому подібного.
Щоб знати скільки всього цього треба, щоб зібрати вітрогенератор своїми руками, треба попередньо все уважно прорахувати.
Два підстави для роторів накладаються один на одного так, щоб кріпильні отвори збіглися. Варто відразу зробити з боків мітку фломастером, потім працювати буде простіше. Після чого необхідно виготовити два паперових шаблону для розміщення магнітів і прикріпити їх до основи.

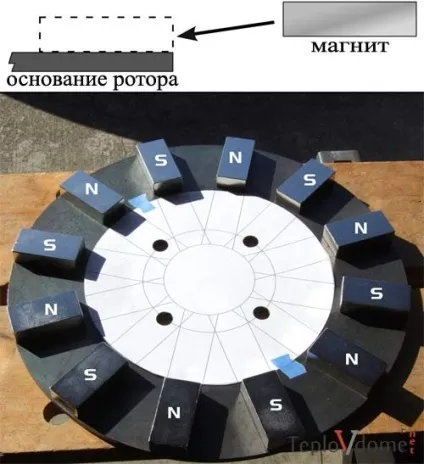

Розташування магнітів на роторі
Так, не варто забувати про особливості неодімових магнітів. Конструкція передбачає кріплення дванадцяти таких магнітів на кожен ротор, але в специфікації краще взяти їх 26. Тому, що неодимові магніти дуже тендітні і треба мати кілька запасних, на випадок НС. Потрібно уважно фіксііровать, щоб магніти не чіплялися один до одного, розчепити їх буде практично неможливо. Бажано позначити фломастером полярність магнітів, щоб не розбиратися під час роботи.
Визначити полярність можна за допомогою слабкого магніту, замотаного в пластикову плівку або в ізоляційну стрічку.
Далі слід наклеювання магнітів на підставу ротора. Процес нескладний, але вимагає певної обережності і вправності. У епоксидну смолу додати затверджувач, намазати суміш на магніт, не забуваючи про полярності. Магніт необхідно піднести до краю підстави ротора і повільно просувати його до центру. Якщо поставити магніт відразу зверху над місцем склеювання, він розчавить до основи ротора і зламається з великою ймовірністю.
Відчепити магніт не вийде, і з великою ймовірністю вітрогенератор доведеться робити заново, по крайней мере, один з роторів.
Вертикальний вітряк своїми руками
Отримав вертикальний вітрогенератор своїми руками зроблений ротор, але поки тільки один. Пора приступати до другого, який робиться практично так само, як і перший. Різниця тільки в одному аспекті. Вище пропонувалося залишити на підставах ротора мітку фломастером. Тепер мітка стане в нагоді для визначення полярності наклеюються магнітів.
На другому роторі вона повинна бути протилежною тій, яка прийнята на першому роторі.
Ротори готові, тепер ми треба зробити саморобний статор для вертикальний вітрогенератора.

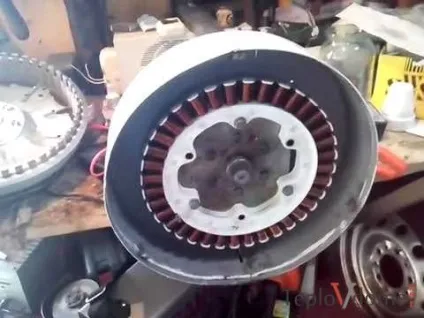

робимо статор
Вітрогенератори своїми руками на 220в без статора не зробити, хоча це і дуже трудомістке заняття. Але початок покладено, відступати після багатьох годин роботи нерозумно, доведеться братися за статор. А для його виготовлення необхідні емальований мідний дріт перетином 0,51 мм, склотканина, епоксидна смола з затверджувачем, нержавіючі металовироби, тобто гвинти, шайби, гайки, кінцевий наконечник, шпилька. Чому з нержавіючої сталі? Тому, що нержавіюча сталь феромагнетиком не є, і пригальмовувати ротор не буде.
Вітрогенератор на 220 вольт, зроблений своїми руками, по описуваної конструкції має статор, що містить дев'ять котушок. Котушки розділені на три групи, по три штуки в кожній. Форми вони прямокутної, у кожної 320 витків дроту 24AWG перетином 0,51 мм.
Параметри підібрані під даний прорахунок вітрогенератора, на виході очікується 100В при 120 оборотах в хвилину.
Регулюванням кількості витків і підбором перетину дроту можна отримати потрібне напруження на виході.
намотування котушок

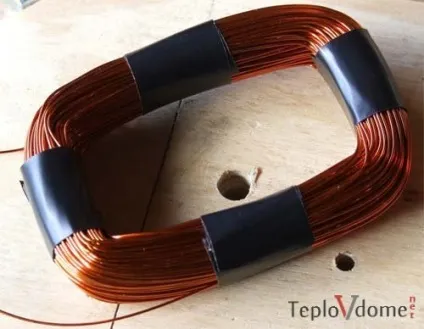

Намотування котушок - процес монотонний, головне мотати їх в одну сторону і не забувати, де кінець, а де початок. Намотану котушку необхідно змотати в чотирьох місцях клейкою стрічкою і промазати епоксидкой, щоб не розмоталася в найвідповідальніший момент.

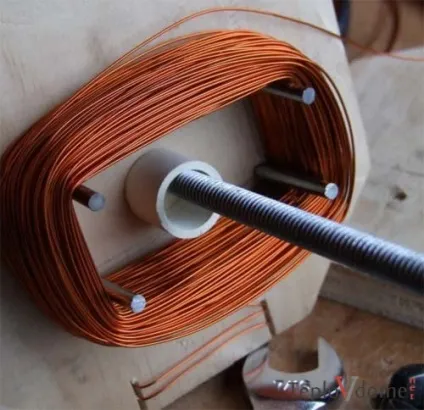

Пристосування для намотування котушок
Котушки можна мотати і саморобним намотувальним верстатом, конструкція якого проста.
Для його виготовлення вистачить наявних в кожній майстерні підручних матеріалів, якщо вистачить ентузіазму займатися таким видом технічної творчості.
Пристосування для намотування котушок
з'єднання котушок

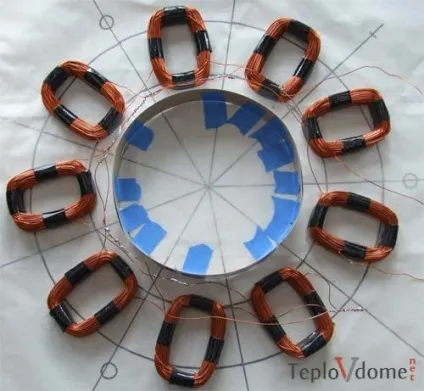

Наступний етап - з'єднання котушок. Як вже говорилося, вони розділені на три групи, схема передбачає отримання трифазного змінного струму. Висновки з кожної котушки треба зачистити і залишити їх досить довгими для з'єднання. Потім розташувати котушки на заздалегідь заготовлений паперовому шаблоні, з'єднати відповідно до схеми, продзвонити конструкцію мультиметром і скріпити конструкцію стеклотканью і епоксидною смолою. Коли все залито і підсохнуло - отримуємо статор для саморобного вітрогенератора.

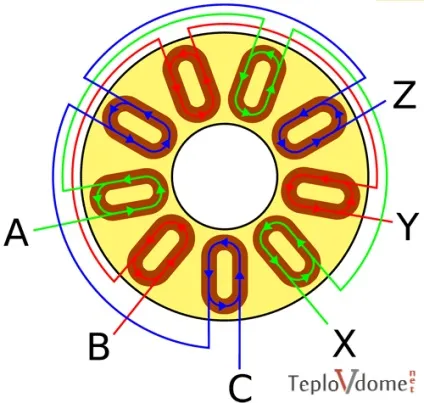

Схема з'єднання котушок статора
збірка генератора
Далі відбувається збірка генератора, з дотриманнями всіх, визначених проектом вимог. За ним слідує збірка всієї конструкції, в тому числі закріплення турбіни і генератора на вишці. Слід зазначити, що акумулятори, інвертори і контролер вітрогенератора своїми руками робити не треба, це довгий розвага з сумнівним кінцевим результатом.
Краще придбати готові прилади, згідно з розрахунковими параметрами.
Що ж стосується інструментів, необхідних для виготовлення саморобної вітросилової установки, то набір нічого незвичайного не містить. Дриль, гайкові та трубні ключі, ножиці по металу, електровимірювальні прилади, тобто те, що є у кожного майстра-аматора в майстерні.
Все, спорудження роторного вітрогенератора своїми руками завершено, досить перевірити його працездатність, відповідність необхідним параметрам, налаштувати при необхідності, і можна підключати до домашньої електромережі, а далі використовувати за призначенням.
Сброчний креслення генератора
Головне не забувати, що може дати такий генератор, чого немає, і не сподіватися на те, що він живитиме більше електроприладів, ніж може.
І, перед тим, як проводити технічні розрахунки вітросилової установки, подумати про економічну сторону справи, тобто, розрахувати окупність, адже це серйозний пристрій, тільки заради задоволення воно не робиться. Витрати навіть на саморобку будуть досить великими, термін їх окупності точно не обмежиться роком, але він же все одно настане, і навіть швидше, ніж розраховувалося. Електроенергія демонструє тенденцію до подорожчання, немає причин вважати, що вона подешевшає.

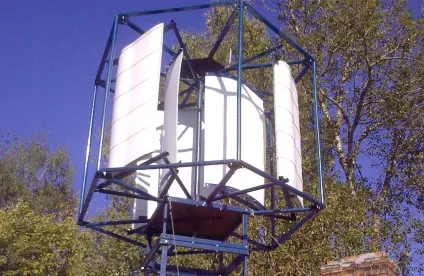

Тест вертикального саморобного вітрогенератора
