Інструкція по експлуатації вакуумного насоса, установка нових, б

При установці кондиціонера монтажники повинні використовувати вакуумний насос. Що він собою являє? Які його технічні характеристики?

Інструкція по експлуатації вакуумного насоса в докладному викладі.

Не заводьте насос без масла або з низьким рівнем масла. Запуск устаткування без змащення може привести до поломки.

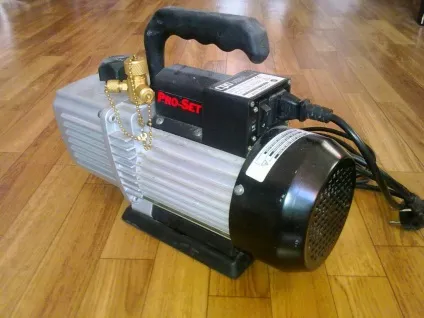

VP3D Серія VP вакуумних насосів була спеціально розроблена для сервісних робіт з системами охолодження і кондиціонування. Насоси серії VP складаються з електричного двигуна і заповненого маслом ротаційного картриджа.

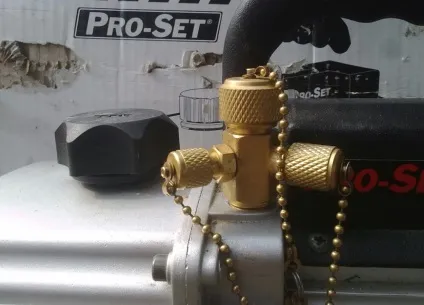

При заправці кондиціонера 410 або 22 фреонами ми використовуємо шланги з різними роз'ємами підключення. Зверніть на це увагу! На цьому насосі для цього є три різних штуцера.

штуцера вакуумного насоса

Основні риси серії VP - двоступеневі режим роботи забезпечує глибоке вакуумування і швидку роботу

- моделі з дворівневим режимом роботи оснащуються вентилем випуску баластного повітря

- насоси можуть працювати з напругою 115 або 230 В

- зручна ергономічна ручка для перенесення

- знижує вібрацію гумова основа

- двигун з повітряним охолодженням для роботи в умовах підвищеної температури навколишнього середовища

- глибоке вакуумування - 15 мікрон (двоступеневий) і 100 мікрон (одноступінчатий)

- штуцер для відкачуваного повітря для зручності користувача має різні типи різьбових з'єднань

- отвір для зливу масла

- для швидкого сервісного обслуговування насоса

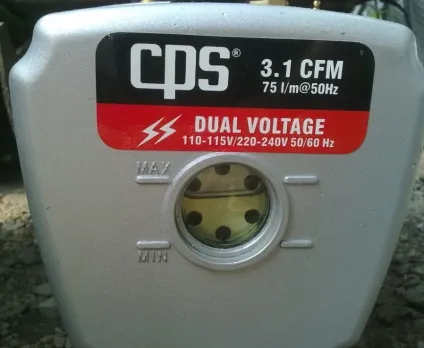

- скло для контролю за рівнем масла.

Уважно прочитайте інструкцію перед роботою. Даний посібник містить важливу інформацію про основні етапи роботи з обладнанням. Приділіть особливу увагу питанням безпеки і попередженням, що розглядаються в цій інструкції.

Завжди пам'ятайте - БЕЗПЕКА - ЦЕ ГОЛОВНЕ!

Комплектація - вакуумний насос серії Pro-Set - шнур живлення - масло для вакуумних насосів (500 мл) - керівництво користувача Підготовка до роботи

1. Вакуумні насоси серії VP обладнані двигуном з перемикачем між двома напругами. Переконайтеся, що виставлено правильне напруга.

2. Зніміть кришку з вихлопної труби

3. Вакуумний насос поставляється без масла в резервуарі. Заливайте масло в вихлопну трубу (або отвір для заливки масла, що одне і теж) до тих пір, поки рівень масла не підніметься до середини оглядового віконця. Закрийте кришку.

4. Зніміть кришку з ¼ "нарізного сполучення штуцера для відкачуваного повітря. Увімкніть насос. Зачекайте 15 секунд, одягніть кришку на ¼ "різьбове з'єднання.

5. Перевірте рівень масла - додайте або замініть масло при необхідності. Для хорошої роботи насоса необхідно, щоб масло було видно в оглядове віконце.

Не заводьте насос без масла або з низьким рівнем масла. Запуск устаткування без змащення може привести до поломки. Після виконання всіх вищеописаних операцій і дотримання всіх приміток насос готовий до роботи.

Інструкція з безпеки

Чи не вдихайте пари холодоагенту і мастила. Вдихання цих парів у високій концентрації може привести до аритмії, втрати свідомості і задухи. Під час сервісного обслуговування завжди вимикайте насос з мережі. Чи не застосовуйте насос з системами, що знаходяться під тиском - це може вивести його з ладу. Всі шланги можуть містити рідкий холодоагент під тиском. Контакт з холодоагентом може призвести до обмороження і іншим травмам. При роботі слід надягати захисні засоби, такі як окуляри і рукавички. Особливо будьте уважні при від'єднанні шлангів. Уникайте вдихання парів холодоагенту і / або мастила. Це може привести до подразнення очей, слизової оболонки носа, ротової порожнини і шкіри. Будь ласка, прочитайте інструкцію з безпеки, що додається виробником до холодоагентів і змащенням. Для скорочення ризику загоряння намагайтеся не використовувати додаткові кабелі тонше 1,5 мм. Для запобігання перегріву кабелю скоротіть його довжину до мінімуму. Не використовуйте установку в безпосередній близькості з відкритими ємностями з бензином або іншими горючими матеріалами. Переконайтеся, що всі засоби захисту функціонують нормально, перш ніж працювати з обладнанням.

Це обладнання розроблено для виконання остаточного етапу по вакуумированию системи. Робота з системами, що мають внутрішній тиск газу вище 5 psi може пошкодити насос.

Не заводьте насос без масла або з низьким рівнем масла. Запуск устаткування без змащення може привести до поломки.

Специфікація Сходинки 2

Потужність двигуна, к.с. 1/3

Частота обертання 50/60 Гц (оборот / хв) 1440/1720

Розміри, см 35х14х26

Діапазон робочих температур, ° C 0 ... + 52

Харчування 110-120 / 220-240 В, 50/60 Гц

Залишковий тиск, мікрон 15

Обсяг ємності для олії, мл 450

Захист від перевантаження

захист двигуна від перегріву і короткого замикання

Продуктивність 3.16 CFM при 60 Гц, 75 л / хв при 50 Гц

Штуцер для відкачуваного повітря 1/4 ", 3/8" SAE і 1/2 "ACME

Вентиль для баластного повітря є

Робота з вакуумним насосом

Не користуйтеся системами під тиском - це може привести до поломки насоса.

1. Перевірте щоб розетка в мережі живлення відповідала кабелю живлення насоса.

2. Серія насосів VP обладнана двигуном з можливістю працювати з двома рівнями напруги. Переконайтеся, в тому, що на насосі виставлено правильне напруга.

Якщо виставити на насосі напруга, яка відповідає номіналу в мережі, і через перегрів двигуна термопредохранитель може вимкнути насос.

3. Підключіть насос до мережі.

4. Перевірте рівень масла.

5. Підключіть насос, як показано на малюнку

або напишу від себе в більш доступній формі:

"Правильне підключення шлангів на практиці.

Жовтий - середній, під'єднують до вакуумного насоса, його роз'єм відповідає значенню 1/4 "SAE (різьблення гайок під 22 фреон) або 5/16" SAE (гайка під 410 газ). У цього насоса VP3D є ще штуцер під роз'єм 1/2 "SAE.

Синій - заправний шланг призначений для низького тиску, під'єднується до сервісного порту зовнішнього блоку і через нього заливають фреон в труби. Якщо манометрична станція має два штуцери і два крана, то жовтий шланг після вакуумаціі від'єднують від насоса і підключають до балона з фреоном. Якщо у манометрів чотири крана, то вакуумний насос годі й від'єднувати, просто перекрити кран на нього і відкрити кран з'єднувального шланга, підключеного до балона (22 або 410 фреону).

Червоний - шланг служить для заправки по високому тиску. Якщо у зовнішнього блоку два сервісних порту на двох трубах, тонкої і товстої, в просторіччі, на рідинної і газової лінії, по науці. Цей шланг ми використовуємо рідко, так як у звичайного спліта всього один заправний або сервісний порт. "

6. Відкрийте вентилі на манометричному колекторі

7. Увімкніть насос.

8. Дочекайтеся, поки потрібна глибина вакуумирования буде досягнута.

9. Після досягнення потрібної глибини вакууму, закрийте вентилі на манометричному колекторі, вимкніть помпу.

РОБОТА З НАСОСОМ ЗАКІНЧЕНО

Рекомендується змінювати масло в вакуумному насосі після 50 годин роботи. Чистота масла впливає на глибину вакуумирования. Процедура заміни масла:

1. Переконайтеся, що масло в насосі розігріте, в протилежному випадку - увімкніть масло на 10 хвилин

2. Переконайтеся, що насос не підключений до системи.

3. Зніміть кришку з отвору для зливу масла і злийте відпрацьоване масло в підходящу ємність. Нахиліть насос в сторону отвору для зливу масла.

4. Після того, як все масло буде злито, закрийте отвір для зливу масла. 5. Зніміть кришку з вихлопної труби (вона ж - отвір для заливки масла) і залийте масло до середини оглядового віконця. Закрийте кришку вихлопної труби.

Ще раз відповім на питання, яка кількість масла саме в цьому вакуумному насосі? Трохи вище, сподіваюся, ви знайшли в таблиці і прочитали - 450 мл. І що добре в цьому насосі, так це те, що в ньому є оглядове віконце, через яке видно скільки масла в даний момент знаходиться, якого воно кольору, пора його міняти або додавати.

Натиснувши на посилання нижче, ви перейдете на статтю, де розказано більш докладно і приведені фотографії:
Які шланги використовують для вакуумного насоса?

оглядове вікно насоса

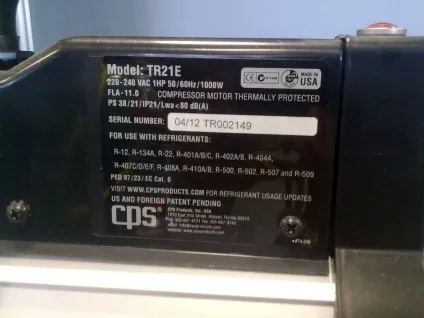

А це насос серії CPS більш потужний -

Вакуумний насос CPS TR21E
