Інструкція до таксометром та-2

2.1 Таксометр забезпечує виконання таких функцій:

  • розрахунок і відображення вартості поїздки в грошових одиницях (ден. од.) з точністю ± 1 або з точністю ± 0,1 ден. од .;
  • розрахунок і відображення пройденого шляху в кілометрах з точністю ± 0,1 км;
  • розрахунок і відображення часу стоянки в годинах і хвилинах з точністю ± 1 хв;
  • розрахунок і відображення часу в дорозі в годинах і хвилинах з точністю ± 1 хв;
  • відображення поточного часу;
  • відображення поточного тарифу;
  • відображення режиму роботи;
  • тимчасову зупинку відліку вартості поїздки;
  • зберігання у фіскальній пам'яті загальних лічильників вартості, пробігу, часу і кількості поїздок;
  • програмування індивідуального номера таксометра;
  • видача в персональний комп'ютер встановлених тарифів, індивідуального номера та фіскальних лічильників за спеціальним фіскального кабелю;
  • зміна тарифних планів і режимів роботи за допомогою персонального комп'ютера або програматора;

2.2 Напруга живлення, В. від +11 до +15;

2.3 Номінальний струм споживання, мА не більше. 70;

2.4 Режими тарифікації поїздки:

2.6 Габаритні розміри, мм. 90х50х25;

2.7 Маса, кг не більше. 0,1;

2.8 Повний термін служби, років не менше. 10.

3.1 Таксометр, шт. 1;

3.2 Джгут проводів для підключення таксометра, шт. 1;

3.3 Керівництво по експлуатації, шт. 1;

3.4 Джгут проводів для програмування (поставляється тільки на партію таксометрів), шт. 1.

4.1 Таксометр є пристроєм, в основі якого лежить мікроконтролер.

4.2 Принцип роботи полягає в тому, що таксометр підраховує імпульси, що приходять від електронного датчика швидкості (штатно встановленого на деяких моделях автомобілів, або встановлюється окремо) і вимірює час у дорозі, після обробки ця інформація виводиться на світлодіодний індикатор.

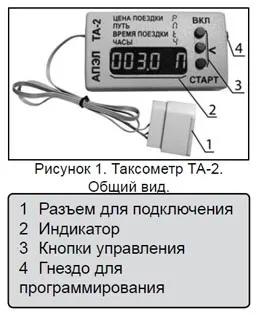

4.3 Зовнішній вигляд таксометра і розташування органів управління представлені на малюнку 1. На передній панелі таксометра розташовані індикатор і три кнопки управління - «ВКЛ», «<», и «СТАРТ». Индикатор представляет собой 6-ти разрядный семисегментный дисплей, на котором отображается информация о поездке и режимы работы таксометра. Кнопки используются для включения и выключения таксометра, обнуления счетчика, переключения режимов и установки времени.


Інструкція до таксометром та-2

4.4 Індикатор розділений на три зони. Зліва розташована перша зона з чотирьох розрядів. Тут відображаються розраховані параметри поїздки:

  • вартість поїздки 0-9999 ден. од. або 0-999,9 ден. од .;
  • пройдений шлях 0-999,9 кілометрів;
  • час стоянки або час у дорозі 0-99,59 хвилин;
  • поточний час.

Друга зона - один розряд, показує режим роботи таксометра:

  • рух - обертовий сегмент;
  • відлік часу - по черзі включаються сегменти;
  • пауза - розряд індикатора погашений.

Третя зона - один розряд індикатора показує найменування відображуваного параметра:

  • Р - розрахунок вартості поїздки в грошових одиницях (рублі, гривні, тенге і т. Д.);
  • П - пройдений шлях в кілометрах;
  • t - час стоянки або час у дорозі в годинах і хвилинах;
  • Ч - поточний час.

4.5 Кнопка «ВКЛ» використовується для включення-виключення таксометра, в режимі ПАУЗА - для обнулення лічильника, а в режимі РОБОТА - для оперативного зміни режиму тарифікації - «погодинна» і «кілометровий».

Кнопка «СТАРТ» використовується для переходу в режим РОБОТА з запуском відліку і в режим ПАУЗА з тимчасовою зупинкою відліку і збереженням поточних показань.

кнопка «<» используется в режиме ПАУЗА для вывода на индикатор параметров поездки, а в режиме ПОЕЗДКА -изменения тарифа «город» - «загород».

5.1 Не допускається експлуатувати таксометр з механічними пошкодженнями.

5.2 Щоб уникнути ураження електричним струмом або пошкодження таксометра, монтаж і підключення виробляти при відключеною клеми «МАСА» акумулятора.

6.1 Таксометр закріплюється на приладовій панелі за допомогою двосторонньої самоклеїться стрічки в місці зручному для візуального доступу водія і пасажира.

6.2 Для підключення таксометра до електроустаткування автомобіля використовується джгут проводів, що поставляється в комплекті з таксометром.

Увага! При використанні тільки погодинна тарифікації встановлення та підключення датчика швидкості не потрібно.

6.3 Способи підключення:
6.3.1 LADA 2101-07, 2109, 21213, ГАЗ 24, 3102 з карбюраторним двигуном (без датчика швидкості)

    Інструкція до таксометром та-2
  • встановіть датчик швидкості (поставляється по окремому замовленню) між приводом спідометра, що знаходяться на коробці передач і тросом приводу спідометра. Для цього необхідно відвернути трос від приводу, навернути датчик на привід, навернути трос на датчик.
  • приклейте таксометр за допомогою двостороннього скотча до приладової панелі в зручному місці.
  • укладіть джгут проводів (малюнок 2) в салоні і моторному відсіку автомобіля таким чином, щоб трьохконтактний роз'єм 1 виявився близько датчика швидкості (на коробці перемикання передач), а дев'ятиконтактний роз'єм 2 і кінці двох вільних проводів перебували під центральною консоллю.
  • з'єднайте трьохконтактний роз'єм на джгуті проводів з датчиком швидкості, а дев'ятиконтактний роз'єм на джгуті з таксометром. Вільні кінці проводів підключіть до електроустаткування автомобіля відповідно до маркування. Харчування +12 В має бути не відключається ключем запалювання (наприклад, прикурювач, годинник).

6.3.2 LADA 2101-07, 2109, 21214, ГАЗ 3110 з інжекторним двигуном (з датчиком швидкості)

    Інструкція до таксометром та-2
  • приклейте таксометр за допомогою двостороннього скотча до приладової панелі в зручному місці.
  • візьміть поставляється в комплекті джгут проводів, видаліть у нього трьохконтактний роз'єм і два дроти що йдуть від 1 і 3 контактів трьохконтактного роз'єму як показано на малюнку 3 (можлива поставка доопрацьованого варіанту без роз'єму датчика швидкості). Покладіть вийшов джгут в салоні і моторному відсіку автомобіля таким чином, щоб провід відрізаний від трьохконтактного роз'єму виявився близько датчика швидкості, а дев'ятиконтактний роз'єм і кінці двох вільних проводів перебували під центральною консоллю.
  • знайдіть джгут проводів підключений до датчика швидкості, знайдіть в цьому джгуті провід йде до другого контакту роз'єму. Обережно зачистите цей провід і з'єднайте його з проводом джгута таксометра, ретельно заізоліруйте з'єднання.
  • з'єднайте дев'ятиконтактний роз'єм на джгуті проводів з таксометром. Вільні кінці проводів підключіть до електроустаткування автомобіля відповідно до маркування. Харчування +12 В має бути не відключається ключем запалювання (наприклад, прикурювач, годинник).

6.3.3 LADA 2110-12, 2113-15, 2123

  • приклейте таксометр за допомогою двостороннього скотча до приладової панелі в зручному місці.
  • знайдіть під центральною консоллю дев'ятиконтактний роз'єм для підключення маршрутного комп'ютера.
  • підключіть таксометр до гнізда маршрутного комп'ютера.
  • якщо роз'єм маршрутного відображається, можна застосувати спосіб підключення, описаний в п. 6.3.2.

7.1 Перед початком експлуатації таксометра необхідно провести програмування вихідних даних, режимів роботи і тарифів. Програмування проводиться за допомогою кабелю і персонального комп'ютера, або спеціального програматора, що поставляється окремо.
Програма настройки таксометра дозволяє змінювати і переглядати такі параметри його роботи:

  • режим тарифікації: погодинна - розрахунок вартості поїздки ведеться на підставі тривалості поїздки, кілометровий - розрахунок вартості поїздки ведеться на підставі виміряного відстані, змішаний - можливо переключення під час поїздки між погодинна і кілометровим режимами тарифікації;
  • режим заміський - розрахунок вартості кілометрів і хвилин ведеться із застосуванням коефіцієнта;
  • мінімальна вартість поїздки в грошових одиницях;
  • оплачений час в хвилинах;
  • оплачене відстань в кілометрах;
  • вартість хвилини поїздки або простою в грошових одиницях;
  • п'ять (або шість - в деяких версіях) рівнів ціни за кілометр в залежності від пройденої відстані в грошових одиницях;
  • нічний коефіцієнт вартості хвилини;
  • нічний коефіцієнт вартості кілометра;
  • час включення денного тарифу, годину;
  • час включення нічного тарифу, годину;
  • заміський коефіцієнт вартості хвилини;
  • заміський коефіцієнт вартості кілометра;
  • можливість автоматичного переходу в режим простою при повній зупинці, або при швидкості менше 18 км / год, ручний;
  • тип встановленого датчика швидкості імпульс / метр;
  • переглядати фіскальні лічильники: пробіг, час, сума і кількість поїздок;
  • переглядати і змінювати індивідуальний номер таксометра;
  • переглядати встановлений в таксометрі тарифний план.

7.2 Для початку роботи включите таксометр короткочасно натиснувши кнопку «ВКЛ», при цьому на індикаторі короткочасно з'явиться напис [ТА-2.5 HELLO], а потім напис [МІСТО].

7.3 Перед початком поїздки кнопкою «<» выберите режим [город] или [загород].

7.4 Для початку відліку короткочасно натисніть кнопку «СТАРТ», при цьому на індикаторі з'являється біжить або обертається сегмент показує режим роботи і на індикаторі відображається вартість поїздки, а через кожні п'ятнадцять секунд на індикаторі висвічується режим тарифікації [час] - [шлях] або [місто ] - [за місто].

7.5 При необхідності тимчасової зупинки рахунку зі збереженням поточних показань на мить натисніть кнопку «СТАРТ», при цьому біжить сегмент вимкнеться. Повторне натискання цієї кнопки призведе до продовження рахунку.

7.7 Для обнулення показань зупиніть рахунок кнопкою «СТАРТ» і швидко натисніть кнопку «ВКЛ», при цьому на індикаторі висвітиться напис [скидання].

7.8 Для зміни режиму тарифікації (погодинна, кілометровий) під час поїздки (при включеному рахунку) короткочасно натисніть кнопку «ВКЛ». При цьому на індикаторі з'явиться слово, відповідне поточному режиму тарифікації: [ШЛЯХ] - кілометровий. [ЧАС] - погодинна.

7.9 Для зміни режиму тарифікації (місто - загород) під час поїздки (при включеному рахунку) короткочасно натисніть кнопку «<». При этом на индикаторе появится слово, соответствующее текущему режиму тарификации: [ГОРОД ] - городской. [ЗАГОРОД] - загородный .

Для виключення 7.10 таксометра утримуйте кнопку «ВКЛ» до появи напису [OFF].

7.11 Для установки годин включите таксометр і поки на індикаторі присутній напис [ТА-2.5 HELLO] короткочасно натисніть кнопку «СТАРТ». При цьому на індикатор виводяться свідчення годин. Зміна показань проводиться натисненням кнопок «<» и «СТАРТ». Для завершения установки нажмите кнопку «ВКЛ ».

8.1 Для підтримки таксометра в працездатному стані повинен проводитися технічний огляд не рідше одного разу на місяць і технічне обслуговування один раз на рік.

8.2 Під час технічного огляду необхідно звернути увагу на:

  • наявність механічних пошкоджень;
  • наявність пилу і бруду на елементах і забезпечити їх усунення.

8.3 При технічному обслуговуванні повинні бути виконані всі роботи в обсязі технічного огляду, а також наступні заходи:

  • перевірка контактів кабелю на відсутність їх окислення;
  • перевірка надійності контактів в роз'ємах джгута.

9.1 Відсутня світіння індикатора:

  • перевірте кабелі правильно підключені та наявність напруги живлення.

9.2 На початку руху таксометр не переходить в режим «поїздка»:

  • перевірте кабелі правильно підключені;
  • перевірте датчик швидкості.
