Інфрачервона тепла підлога під плитку характеристики, ціни, відгуки, порядок монтажу своїми руками

Сучасним утеплює для підлог, представленим до продажу будівельними ринками, є інфрачервоний плівковий тип теплої підлоги.

Він відразу став користуватися популярністю, завдяки простоті монтажу та можливості розміщення під різними видами підлогових покриттів.

Що це таке, чи можна його стелити під плитку?

Електричний інфрачервоний підлогу є щільною подвійну плівку, між шарами якої розташовані нагрівальні елементи, що представляють собою графітові стрижні, з'єднані мідними шинами. В основі роботи системи лежить випромінювання резистивним елементом електромагнітних хвиль в інфрачервоному довгохвильовому діапазоні при пропущенні через нього струму. Зазвичай це діапазон хвиль від 5 до 25 мкм. Як резистивних елементів багато виробників використовують карбонові (вуглецеві) смуги, доповнені мідними шинами.

Випромінювання інфрачервоних хвиль відбувається при нагріванні елементів до 40-50 о С. При цьому відбувається нагрів безпосередньо предметів, які зустрічаються на шляху випромінювання, без передачі тепла шляхом конвекції через нагріте повітря.

Стрижневий інфрачервоний підлогу працює при підключенні до мережі 220 В.

Діє система так: відбувається рівномірне прогрівання термоплівки до необхідної температури, і починається інфрачервоне випромінювання, яке нагріває предмети, а вони, в свою чергу, передають тепло навколишньому простору.

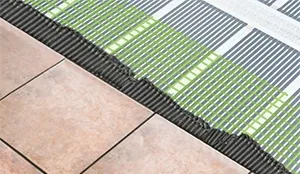

Цей матеріал застосовують для обігріву підлог в квартирах, будинках, офісах і інших приміщеннях. Він з успіхом використовується для підігріву підлоги, верхній шар якого облицьований плиткою, що особливо актуально в приміщеннях з підвищеною вологістю, таких як ванні і душові кімнати.

Керамічна або керамогранітна плитка є надійним і привабливим оздоблювальним матеріалом, що володіє хорошою теплопровідністю. Цей матеріал не здатний зберігати тепло, отримане з навколишнього простору, він його пропускає, що не акумулюючи. Тому поверхня, покрита плиткою, завжди холодна. Для створення комфорту її необхідно підігріти. Інфрачервона плівка є ідеальним вирішенням цього питання.

Плюси і мінуси

Виробники вказують безліч переваг даної системи обігріву, які підтверджуються в процесі експлуатації. Серед них можна назвати наступні:

вологість в приміщенні не змінюється, так як інфрачервоне випромінювання не сушить повітря, воно діє виключно на поверхню обігріваються предметів;
дані системи обігріву успішно можуть працювати в умовах морозу в зимовий час;
вартість всього комплекту підігріву підлоги, що включає ІК-плівку з термостатом, датчиком, проводкою і підкладкою, набагато менше вартості матеріалів, необхідних для влаштування кабельного або водяного обігріву. Крім того, кошти значно економляться за рахунок простоти монтажу, на відміну від інших систем;
необхідна температура досягається по всій площі плівки практично відразу після включення в мережу;
економиться близько 20% електричної енергії;
забезпечується легкий іонізуючий ефект;
завдяки простоті монтажу системи, її завжди можна встановити самостійно, не вдаючись до послуг фахівців, що виключається при прокладці інших обігрівальних конструкцій.

Але вона не позбавлена і деяких недоліків:

на місцях розташування плівки можна встановлювати важкі предмети, наприклад, меблі, так як в цьому випадку буде відбуватися нерівномірне прогрівання. У цих місцях нагрівання плівки буде значно вище, тому меблі також прогріється і буде розсихатися. Крім того, витрата електрики також буде вище;
датчики температури поверхні підлоги і навколишнього повітря потрібно розміщувати у відкритих місцях, щоб вони не спотворювали показники, а це не завжди зручно;
незважаючи на передбачену нормативними документами безпеку інфрачервоних систем, їх нагрівання від електромережі в 220 В є фактором небезпеки. Навіть при наявності захисного автоматичного відключення і заземлення системи не виключається небезпека удару електричним струмом;
економне використання інфрачервоного статі можливо тільки в разі застосування його в якості додаткового джерела обігріву приміщення.

Характеристики

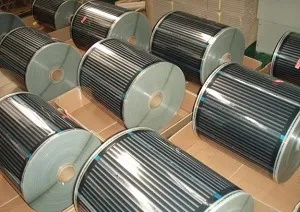

Інфрачервона підлога легко демонтується, що актуально при переїздах в інше житло. Плівку можна розрізати уздовж розташування графітових смуг, що дозволяє підігнати її під будь-який розмір. Товщина плівки - від 0,3 до 0,4 мм. Випускається вона рулонами шириною 50, 80 і 100 см.

Потужність споживання - від 145 до 250 Вт / м 2. Допустима поверхнева температура плівки складає від 30 до 60 о С. Регулювання температури відбувається за допомогою термостата, забезпеченого термодатчиком. При опусканні температури нижче допустимого значення датчик подає сигнал на автоматичне включення нагріву системи.

Нюанси вибору, приблизні ціни

З усього розмаїття асортименту плівкових теплих підлог, представленого на будівельному ринку, великий відсоток належить корейським і китайським виробникам.

Технології їх виробництва мають незначні відмінності, але конструкція системи в основному однакова: пара мідних струмопровідних шин з срібним напиленням в місці контакту з'єднуються один з одним паралельно через нагрівальні вугільні смужки, розташовані у вигляді спіралі між двома шарами спеціальної плівки.

Ціна таких систем коливається в залежності від технічних характеристик, вона може змінюватися від 800-900 до 1600-1800 рублів за м 2.

Якщо купувати систему з комплектом, що включає з'єднувальні дроти, теплоизолирующую плівку, а також термостат і датчики температури, то ціна значно зросте.

Вибираючи плівку, потрібно орієнтуватися не тільки на вартість, а й на основні параметри конструкції:

Товщину плівки, яка може коливатися від 0,27 мм до 0,338 мм. Природно, чим вона товщі, тим надійніше.
Розмір перетину мідної шини. Для забезпечення рівномірного прогріву смуги, довжина якої 8 м, ширина мідної шини не повинна бути менше 13-15 мм, а товщина - трохи більше товщини подвійний плівки з обігрівачами всередині.
Характеристики щільності вуглецевих смужок. Нагрівальні елементи повинні мати досить високу щільність і рівномірне вуглецеве покриття поверхні, яке крізь плівку повинно виглядати абсолютно чорним.

Якщо вас цікавить, який тепла підлога краще вибрати під плитку. прочитайте цей матеріал.

Як правильно зробити утеплення підлоги в дерев'яному будинку знизу - дивіться тут.

Покроковий порядок робіт

Укладання системи інфрачервоного підігріву під плиточную обробку можна здійснити і своїми руками. Для цього потрібно визначитися з вибором способу монтажу. Він може бути:

сухим. з використанням плит з гіпсокартону або Стекломагнезітовий;
мокрим. із застосуванням стяжки цементно-піщаним розчином.

При виборі слід враховувати, що при використанні плит термін експлуатації плівки значно збільшується, так як відсутній її контакт з плитковим клеєм, що містить вологу.

Розглянемо докладніше порядок виконання робіт при сухому способі. Він повинен включати наступні дії:

Поверхня підлоги потрібно очистити від сміття і максимально вирівняти.
Потім слід покрити її теплоізоляційним матеріалом. Він не повинен містити металеве покриття.
Закріплення тепловідбивача на поверхні здійснюється за допомогою подвійного скотча.

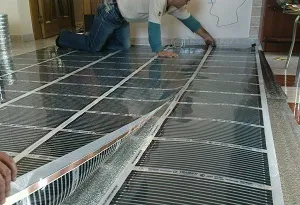

Зверху потрібно акуратно укласти інфрачервону плівку, попередньо розкриємо її за розмірами площі.
На лініях розрізів ретельно заізольовані всі виходи мідних смужок.
Для надійної фіксації термоплівки використовують звичайний малярний скотч, при цьому не слід допускати перехлеста розрізаних полотен при укладанні.
Далі потрібно встановити терморегулятор в зручному для доступу місці.
З'єднувальні проводи слід підключити до терморегулятора відповідно до схеми, зазначеної в інструкції до комплекту.
Потім зробити під'єднання термодатчика, який буде розташовуватися під плиткою.
Всі місця з'єднань потрібно надійно ізолювати.
Провести пробу підключення системи до електромережі. У разі успішного підключення продовжити роботи.
Зверху інфрачервону плівку потрібно накрити поліетиленом, щоб забезпечити вологозахист.
Далі на поверхню потрібно змонтувати гіпсокартонні листи або стекломагнезіт, а потім укласти плитку.

Олексій, Лисичанськ. «Плівку для прогрівання підлоги купили спочатку для дачі, т. К. Часто приїжджаємо туди на вихідні, і хочеться відразу потрапити в тепло. По приїзду включаємо, і через півгодини поверхню вже добре прогрівається. Дуже зручно. А зараз ще у ванній кімнаті встановили, плитку стали міняти на підлозі і заодно вирішили його утеплити. »

Володимир, Кременчук. «Ми вже два роки користуємося корейської інфрачервоною системою фірми Fenix. Живемо в приватному будинку і тому встановили у всіх кімнатах, так як у нас маленькі діти, які весь час на підлозі грають. Проблем із застудою більше немає. Системою ми дуже задоволені і електрики менше витрачаємо, оскільки раніше постійно обігрівач включали, а зараз потреба в цьому відпала. У кімнатах тепло, а повітря завжди свіжий. »
