Індикатора завантаження hdd

Багато давно мріють зробити щось таке зі своїм компом (пофарбувати, підсвітити, прорізати вікно :-)). Причому всі хочуть, щоб все вийшло красиво, просто і, головне, безпечно - адже саме страх зазвичай відштовхує новачків від думок промоддіть свій кампутер! У цій статті я хотів би запропонувати вам ВСЕ В ОДНОМУ! Мод, який я опишу - простий і практично абсолютно безпечний в реалізації і, що важливо, краса і функціональність просто вразить усіх оточуючих і, безсумнівно, підвищить ваш рейтинг. А поговорити я хочу про індикатор завантаження вінчестера, а якщо бути точніше, про його модернізацію. Отже, розглядаючи різні моди на тематичних сайтах, я якось натрапив на досить простий і ефектний саморобний девайс для ПК - індикатор завантаження HDD.

100% комп'ютерів оснащуються звичайним індикатором роботи вінчестера на основі одного світлодіода. Пропоную розширити можливості і додати ефектності звичайному на перший погляд індикатору. Варіант пристрою, розглянутий нижче, буде складатися вже не з одного, а з 10 світлодіодів! Зацікавив? Тоді рухаємося далі.

Як відомо, від материнської плати тягнеться безліч проводів в сторону передньої панелі ПК (індикатор харчування, завантаження вінчестера, ресет, вкл \ викл і т.д.) Для уточнення інформації щодо розташування і кількості проводів, а також їх полярності, настійно рекомендую заглянути в мануал по мамі. У нашому випадку нас буде цікавити два контакти на платі, підписаних H.D.D. і LED (рис. 1а) (в залежності від моделі материнки).

Саме від них і буде отримувати дані наш майбутній індикатор. В даний момент до них підключений простий світлодіод на передній панелі вашого корпусу. При зверненні системи до вінчестера харчування до светодиоду починає пульсувати. Якщо індикатор просто світиться - гвинт повністю завантажений, мерехтить - завантажений приблизно наполовину, і т.д. Погодьтеся, трохи незручно, особливо для просунутих користувачів :-). Ми ж значно покращимо запропоновану систему індикації за замовчуванням і замість мерехтіння використовуємо ряд світлодіодів до 10 шт. Сенс в тому, що тепер ступінь звернення до вінчестера буде визначатися не одним, а десятьма світлодіодами, збудованими в лінію (рис. 2).

В принципі, розташувати їх в будь-якому зручному для вас вигляді ніхто не забороняє, і форма індикатора обмежується тільки вашою фантазією. Світлодіоди будуть загорятися по-черзі (напрямок вибираєте самі), створюючи при цьому ефект стрибаючого стовпчика. Наш індикатор буде мати два режими роботи: 1) світлодіоди спалахують по-черзі, і при повному завантаженні світиться весь ряд; 2) світлодіоди спалахують по-одному, тобто замість стовпчика виходить стрибає точка. Живитися пристрій буде від 5V, вишуканих, природно, в нашому БП. Ну ось такі пироги :-), приступаємо до складання ...

Для повного щастя нам будуть потрібні такі матеріали:

мікросхема - LM3914 (a);
чотири резистора - 3.3 КОм, 10 КОм, 470 Ом, 330 Ом (все на 0.25 Вт);
конденсатор - 220 мкФ на 25В (не обов'язково 25В, але не менше, а ось ємність буде впливати на швидкість реакції індикатора);
оптопара - 4N2x (4N25, 4N26, 4N28 або TIL111);
десять світлодіодів (бажано надяскравих і різних кольорів, досвід показав, що краще двох: 7-8 одного і 3-2 іншого);
дві панелі: на 18 і 6 ніжок (необхідні, щоб уберегти мікросхему і оптопару від можливого перегріву паяльником);
міні-перемикач, джампер (для вибору режиму індикатора);
молекс МАМА (рис. 1б) (нам знадобляться тільки два контакти: червоний і чорний, інші краще відрізати);
роз'єм для підключення індикатора до мамки (рис. 1а) (відрізав від старого індикатора);
10-жильний шлейф з роз'ємами ПАПА, МАМА (Виключно для зручності підключення, щоб не возитися з окремими проводами);
корпус;
текстоліт, хлорне залізо, флюс, олово, каніфоль, лак для нігтів :-), з'єднувальні дроти близько 50 см. (стандартний набір юного любителя паяльника :-));
Pryamyje Ruki - 2 шт. (Без цього збірка не починаємо!).

Все вищеописане легко знаходиться на місцевому радіоринку, крім останнього пункту.

Найдорожчим елементом є микруха - близько 6-8 грн. інше по 0.3-2 грн.

Думаю, там же без проблем зможете купити убитий флопік. Що стосується текстоліту і хлорного заліза: є можливість і бажання - обов'язково купите (близько 10 грн), інакше доведеться мучbться з картоном і проводами! Особисто я для перевірки спочатку зібрав на картоні, а вже потім купив текстоліт. Вам, в принципі, немає сенсу цього робити, благо перевірено - вірусів немає :-)!

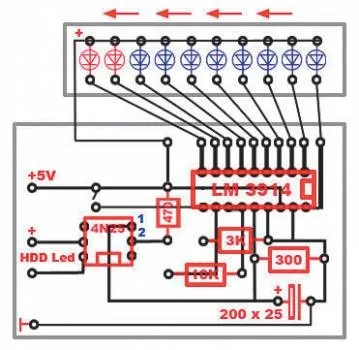

Крок 1. Креслення, свердління, витравлювання і пайку розписати в цій статті просто немає можливості, будемо виходити з того, що все це ви вже знаєте або ж можете у кого щось запитати. Схема нашого індикатора приведена на рис. 3 (з боку ніжок).

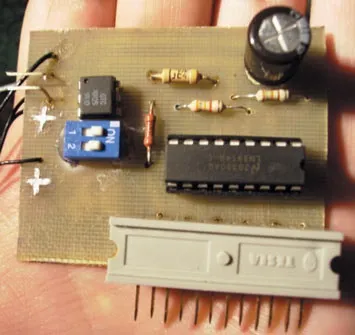

Крок 2. Спочатку акуратно припаюємо всі необхідні компоненти (рис. 4).

Крок 3. Після чого вам потрібно вирішити, де буде знаходитися основна плата індикатора, так як саме від цього буде залежати довжина проводів до материнської плати, харчування і шлейфу до світлодіодів! Особисто я використовував старий флопповод (3.5 ") (рис. 5).

Крок 4. Витягнувши всю начинку і знявши передню панель, ми отримуємо відмінний корпус для нашого девайса. Плюс цього рішення в тому, що такий корпус дуже легко закріпити всередині системника, мінус - він повністю металевий, і це загрожує при взаємодії з харчуванням 5В від БП! Ось саме для цього нам потрібен лак - щоб покрити поверхню плати і ізолювати її від металевого корпусу, для впевненості можна запакувати її в невеликий пластиковий або целофановий пакетик. Звичайно ж, через брак старого дисковода можна скористатися чим-небудь іншим (аби влізло в системник :-)), або ж на свій страх і ризик закріпити плату без корпусу (стовідсоткова ізоляція!) Так як вся схема у мене розташовувалася в безпосередній близькості від світлодіодів, довжина шлейфу склала близько 10 см. дроти живлення - не більше 5 см. (від Молекс йдуть дві пари проводів: 12В і 5В-червоний і чорний, нам потрібні останні (рис. 1б)), до материнської плати - близько 20 см .

Крок 5. Тепер припаюємо заздалегідь відведені дроти. Індикатор готовий!

Крок 6. Для перевірки необхідно зімкнути контакти 1 і 2 оптопари, якщо все зібрано правильно, то загориться весь ланцюжок світлодіодів або тільки останній (в залежності від стану джампера). Якщо при підключенні до ПК з першого разу нічого не працює - пробуємо перевернути роз'єм HDD LED на мамці (гірше не стане). Плату зі світлодіодами я прикріпив до дисковода за допомогою термоклея. Мій індикатор розташувався в відсіку 3.5 ", нижче дисковода, де я спеціально вирізав овальне віконце в заглушці і закрив його прозорим пластиком з коробки для CD (рис. 6).

Ось, в принципі, і все. При малих витратах часу і фінансів ми отримуємо досить непоганий і, найголовніше, ефектний індикатор.
