Індикатор роботи hdd

Роз'єм живлення Molex (female) 1шт.

принципова схема:

Світлодіод, підключений до 6-му висновку мікросхеми повинен бути червоного кольору (вказує на максимальне завантаження ЖД).

Напруга живлення від 5 до 12в. При харчуванні 5в світлодіоди світяться не в повну силу, цю проблему можна вирішити за допомогою збільшення харчування до 12в, але в цьому випадку необхідно використовувати резистори з потужністю розсіювання 1 або 5 Вт (резистори на 0.5 Вт і менше можуть згоріти) і світлодіоди підключати через обмежувальні резистори 470-510ом. Якщо світлодіоди на 5в, то можна обійтися і без обмежувальних резисторів.

Всі деталі обійшлися мені в 60 руб. (Все залежить від світлодіодів, який ви збираєтеся використовувати) використовувалися світлодіоди на 5в прямокутної форми, після закінчення складання я спаяв їх в світлодіодну лінійку. У Луганську мікросхема AN6884 коштує близько 8 руб.

Пайку необхідно виробляти паяльником не потужні 40Вт, кожен контакт паяти не більше 3-4 секунд і покласти на всякий випадок депозит. що б убезпечити свої гроші. При пайку резисторів найкраще користуватися пінцетом, так як вони дуже швидко нагріваються, до того ж пінцет буде відводити тепло від контактів.

Якщо у вас немає великого досвіду в збірці, то спробуйте спочатку зібрати всі на картоні, а потім можна і спробувати і на монтажній платі.

Всі елементи (крім світлодіодів і конденсатора С3) я зібрав на окремій платі. Для скорочення кількості проводів з'єднують світлодіоди і плату я спаяв разом все катоди світлодіодів і припаяв С3 безпосередньо до них.

Підключення і настройка

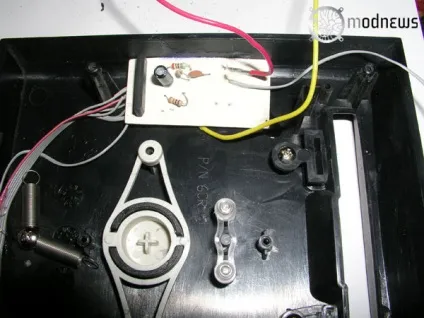

Я підключив вхід індикатора безпосередньо до катода світлодіода, виведеного на передню панель системного блоку, а плату прикріпив там же під панеллю. Анод харчування можна прикріпити до корпусу системника (жовтий провід на малюнку), катод до Molex'у (червоний провід). Так можна заощадити місце всередині системного блоку і зменшити кількість проводів.

Після підключення живлення торкнетеся пальцем входу схеми, то у вас повинен загорітися 1-2 рівень (або вся шкала повністю), це означає, що індикатор працює.

Налаштування зводиться до підбору резистора R1, він відповідає за чутливість індикатора, найкраще послідовно з R1 підключити змінний резистор номіналом 10К це набагато полегшить настройку, якщо вас не влаштовує рівень чутливості індикатора.

Для нарощування числа світлодіодів можна підключити по 2-3 штуки на один рівень, з'єднавши їх паралельно.

Цю невелику схему можна застосувати в будь-якому пристрої, його можна встановити замість індикаторів CD-ROM'ов і в Mobile Rack або підключити до виходу звукової плати, та й взагалі його можна застосовувати майже всюди.

Завдяки простій схемі, зібрати індикатор може навіть людина нічого не знає про схемотехнике і налаштовувати тут майже нічого не треба. Єдиний недолік цієї схеми то, що чим більше світлодіодів працює, тим тьмяніше світиться кожен з них, але при високій напрузі харчування цього не помітно.

Деяка корисність. Наявність двох індикаторів мені вже кілька разів допомогло. Наприклад, зайвий раз не перезавантажувати комп'ютер (була підозра, що він повис - але індикатор смикався - і через 5 хвилин комп оклигав!). Або навпаки сміливо жати Reset - світлодіод завантаження світився постійно, а піковий був на нулі - вірна ознака hang`а.
