Імпульсні реле - централізоване управління освітленням
Йтиметься про побудову схеми з використанням імпульсних реле. яка дозволяє при виході з будинку або квартири одним натисканням на кнопку вимикача вимкнути світло відразу у всьому будинку!
На відміну від прохідних вимикачів. імпульсні реле дають набагато більше можливостей і дозволяють більш гнучко і різнобічно підходити до питання управління освітленням. Вони мають набагато більшим функціоналом і подальшою можливістю нарощування і ускладнення схеми, в порівнянні з прохідними вимикачами.

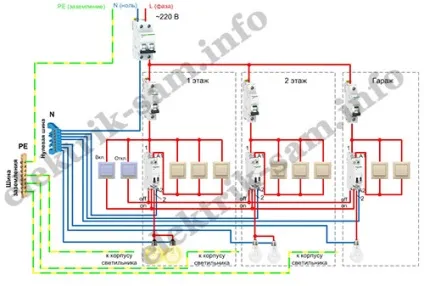

Давайте розглянемо схему, яка дозволяє управляти окремо декількома групами освітлення з різних місць, а також централізовано вимикати або вимикати освітлення відразу у всіх групах.
Тут же я коротко нагадаю. Імпульсні реле мають обмотку і силові контакти (або групу контактів). До обмотці зазвичай підключається нуль і фаза. На нашій схемі фазний провід підключається через нормально-розімкнуті підпружинені кнопкові вимикачі, які при натисканні на них подають харчування на обмотку імпульсного реле. Нуль підключений до клеми А2. фаза через вимикачі до клеми А1.
При кожному натисканні на клавішу вимикача, реле змінює стан своїх контактів з одного стану до іншого, наприклад, з вимкненого на включене і т.д. До клеми 1 контактів підключається фазний провід від автоматичного вимикача групи освітлення, до клеми 2 - фазний провід від навантаження. При замиканні контактів - фаза подається на світильник (або кілька світильників, люстру, підсвічування і т.д.) і він включається; при розмиканні - світильник гасне.
Розглянемо схему на прикладі імпульсних реле iTLc Schneider Electric. При використанні реле від інших виробників, необхідно уточнити в інструкції до них призначення і маркування контактів.
Зазвичай імпульсні реле розраховані на управління навантаженням до 16А. Якщо в керованих групах використовуються потужні світильники, люстри або групи ламп, то для захисту кожної групи необхідно використовувати окремий автоматичний вимикач, або для комутації силового ланцюга навантаження додатково використовувати контактор.
Кількість світильників, підключених до одного реле, може бути будь-який. Головне, щоб їх сумарний струм не перевищував максимально допустимий для даного типу реле.
У нашому прикладі кожна група освітлення захищена окремим автоматичним вимикачем.
Під захистом одного автоматичного вимикача може знаходиться кілька імпульсних реле, кожне з яких керує своєю групою світильників. Головне, щоб сумарний струм всіх груп через автоматичний вимикач не перевищував 16А.
Кількість кнопкових вимикачів, що підключаються до одного імпульсного реле, може бути будь-яким. Іноді, правда, існує обмеження на довжину використовуваного дроти. Тобто світильником можна управляти з великої кількості місць! Адже це здорово!
Ми можемо включати і вимикати світло окремо на першому, другому поверхах і в гаражі. У нашому прикладі на першому і другому поверхах світильники управляються з трьох місць. У гаражі з двох - при вході в гараж з будинку і при виході з гаража на вулицю.
Виходячи з дому, немає необхідності окремо вимикати освітлення в усьому будинку і гаражі. Досить натиснути на клавішу вимикача ОТКЛ .. який встановлений біля вхідних дверей, і світло у всьому будинку згасне.
Прийшовши додому, можна натиснути на вимикач ВКЛ. і світло включиться відразу у всьому будинку.
На відміну від схеми централізованого управління освітленням на прохідних вимикачах. схема на імпульсних реле дозволяє керувати освітленням в кожній з груп, не залежно від того, чи був централізовано включений або вимкнене світло вимикачами біля вхідних дверей в будинок.
Наприклад, вийшовши ввечері з дому, і вимкнувши вимикачем ОТКЛ. світло у всьому будинку, мешканці, які залишилися вдома, можуть при необхідності включати і вимикати світло в будинку, як і в звичайному режимі.
