Іммерсійне масло опис, застосування та відгуки

Іммерсійний спосіб мікроскопічного спостереження передбачає введення між об'єктивом приладу і досліджуваним об'єктом спеціальної рідини. Вона забезпечує посилення яскравості і розширення меж збільшення зображення. Таким чином, об'єкт можна значно наблизити і розглянути найдрібніші його елементи, не змінюючи обладнання. Відповідно, рідина іменується иммерсионной. Як неї можуть виступати самі різні склади. Найбільш популярним вважається іммерсійне масло. Розглянемо його особливості докладніше.

Загальні відомості

Перше масло іммерсійне для мікроскопії було кедровим. Однак вона мала один суттєвий недолік. З плином часу його властивості змінювалися, і воно не дозволяло отримувати бажані результати. На відкритому повітрі рідина починала поступово ущільнюватися (аж до затвердіння). Відповідно, змінювався і показник заломлення. У 20 столітті стали випускати синтетичне іммерсійне масло. У цій рідині зазначеного вище недоліку не було.

Іммерсійне масло: стандарти

Ключові параметри рідини встановлені в ГОСТ 13739-78. Відповідно до стандарту, іммерсійне олія має:

• показником заломлення nd = 1,515 ± 0,001;
• коефіцієнтом пропускання в спектральному діапазоні від 500 до 700 нм при товщині шару 1 мм - 95%, від 400 до 480 нм - 92%;

Оптимальною температурою, при якій може застосовуватися іммерсійне масло. вважається 20 градусів. Існують також міжнародні стандарти. Відповідно до ISO 8036/1, показник заломлення становить 1,518 + 0,0005, а коефіцієнт пропускання при шарі 10 мм для спектрального діапазону від 500 до 760 нм - 95%, а при 400 нм - 60%.

Вказаним параметрам відповідає масло іммерсійне нефлуоресцірующіх. У стандарті ISO 8036-1 / 2 визначені показники рідини для люмінесценції. Коефіцієнт пропускання при спектральному діапазоні від 500 до 700 нм в шарі 10 мм становить 95%, від 365 до 400 нм - 60%.

Складнощі розбіжностей параметрів

Виявляється відмінність у зазначених вище стандартах може привести до погіршення роботи певного об'єктива при використанні невідповідною йому рідини. В результаті:

1. Знижується контраст внаслідок виникнення сферичної аберації.
2. Забарвлюється поле на об'єкті дослідження.
3. Освітленість в площині досліджуваного предмета і на ділянці формування його зображення стає нерівномірним.
4. Картинка стає нерезкой.

Оптичні мікроскопи мають верхньою межею роздільної здатності трохи більше 100 крат. На такому рівні збільшення освітлення досліджуваного предмета повинно бути якісним. В іншому випадку отримане зображення буде настільки темним, що розглянути об'єкт буде просто неможливо. Справа в тому, що заломлення і розсіювання світла відбувається між покривним склом і об'єктивом. Іммерсійне масло сприяє більшому його захоплення. В результаті зображення стає більш чітким.

Особливості заломлення світла

Як виходить чітка картинка? У різних середовищах заломлення світла відбувається по-різному. Наприклад, кути заломлення променів в повітрі і склі відрізняються. У першому випадку показник 1.0, у другому - 1.5. У цьому полягає основна проблема.

Використання масла дозволяє зменшити показник заломлення променів, які проходять через досліджуваний об'єкт. Справа в тому, що рідина має той же параметр, що і скло. В результаті формується однорідне середовище між слайдом і об'єктивом, і велика частина світла, що проходить через предмет, потрапляє в прилад. Так виходить чітке зображення.

Технічні моменти

Як правило, на корпусах об'єктивів, призначених для іммерсіі присутній гравірування Oil. Сам же елемент використовується тоді, коли необхідна апертура від 1.0 і більше. Такі "імерсійним" об'єктиви застосовуються при безпосередньому зануренні в рідину. У зв'язку з цим вони повністю герметичні. Це забезпечує високий захист від пошкодження лінз маслом.

Класифікація

На практиці використовуються масла двох вязкостей: високою (тип В) і низькою (А). Найчастіше на упаковці можна зустріти інформацію про коефіцієнт заломлення. Наприклад, випускають масло іммерсійне (100 мл). до оеффіціент заломлення якого дорівнює 1.515. Рідини, що володіють низькою в'язкістю, застосовують до повітряного простору, а з високою - разом з конденсорами.

Правила використання

Щоб отримати чітке зображення досліджуваного об'єкта, потрібно слідувати досить простим рекомендаціям:

1. Знайти досліджуваний предмет на слайдері по центру поля на невеликому збільшенні. Для цього використовується об'єктив малої кратності.
2. Повернути револьверний пристрій.
3. Ввести об'єктив 100 крат в робоче положення.
4. Помістити краплю олії на скло слайда, другу - на лінзу.
5. Відрегулювати робоче відстань точної фокусуванням до появи чіткої картинки об'єкта.

При роботі необхідно дотримуватися обережності. Важливо не допустити потрапляння повітря між покривним склом і об'єктивом.

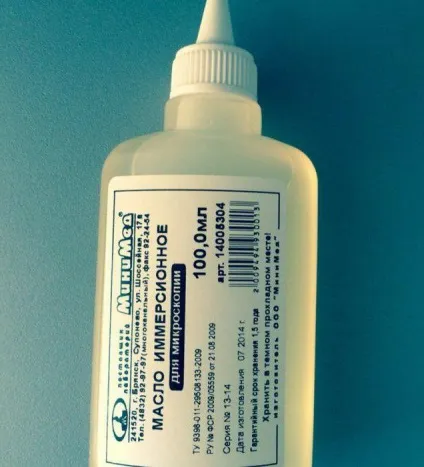

Масло іммерсійне "Мінімед"

Рідина застосовується при роботі з ахроматичними і апохроматичні об'єктивами будь-якого типу приладів, крім люмінесцентних. Як відзначають фахівці, які брали це іммерсійне масло, воно володіє декількома корисними властивостями. Рідина істотно покращує видимість об'єкта, мінімізує відблиски, втрату світла і аберації оптики. Застосування масла значно розширює діапазон можливостей обладнання.

очищення обладнання

Після роботи з іммерсійним маслом необхідно привести в порядок прилад. Очищення потрібно здійснювати до того, як об'єктив висохне. Для видалення залишків олії використовується чистий папір для лінз. Згорнутим листом очищають всі скляні поверхні. Папір для об'єктивів слід змочити спеціальним розчином і видалити залишки масла.
