Імітатор поворотников - проста конструкція на основі реле, схема-авто - вироби для авто своїми

Це пристрій може використовуватися в якості регульованого реле для поворотников авто мобіля. Як ми знаємо, стандартні електромагнітні реле (особливо у вітчизняних автомобілів) працюють в стандартному режимі і не можливо регулювати частоту спалахів ламп поворотников, дана конструкція цього дозволяє і працює більш надійно.

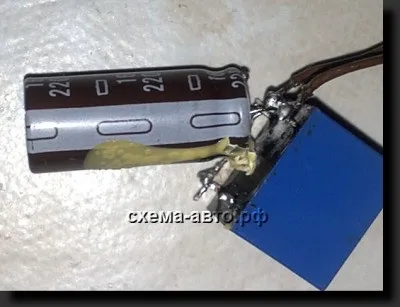

Виконано пристрій всього на двох компонентах - електромагнітному реле і електролітичному конденсаторі. Від ємності конденсатора залежить частота спалахів лампи. Конденсатор підбирається з напругою 16 Вольт і вище, але не варто брати конденсатори з напругою понад 100 Вольт.

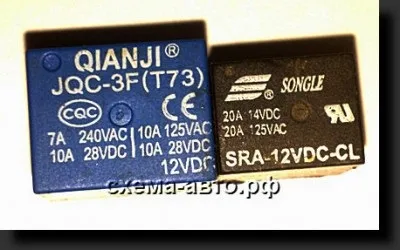

Реле в моєму випадку на 10 15 Ампер, підбирається виходячи від потужності підключається навантаження.
У моєму випадку пристрій було зібрано тільки для демонстраційних цілей, тому в ролику подавав харчування на схему, але до реле нічого не підключав.

Пристрій працює за принципом низькочастотного мультивибратора, реле періодично замикається і розмикається із заданою частотою, притому час знаходження в замкнутому стані рівно часу знаходження в розімкнутому стані.
Працює схема від 6 Вольт, а верхня межа робочої напруги дуже велика, оскільки використовується реле розраховане на 220 Вольт.

Якщо прибрати конденсатор, то різко збільшиться робоча частота реле, доходячи до 500-600Герц, тому і використовується конденсатор, підбором ємності якого, можна домогтися потрібної частоту миготіння ламп.

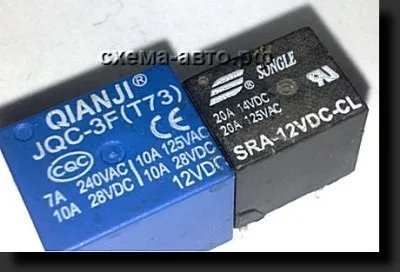

Реле можна взяти від неробочого китайського стабілізатора або ж купити в магазині електроніки (ціна не більше 3 $, такі реле ставляться майже у всіх побутових пристроях).

З цієї рубрики.

Так реле ж замикає батарею. Десь помилка

Спасибі за те, що помітили, перемалюю і попрошу адміна замінити

Ну і якого х не замінили малюнок. А я спаяв, і отримав ефект!
