Ік-термометр своїми руками
Існує недорогий прилад MLX90614 (даташіте PDF), який представляє з себе цифровий інфрачервоний термометр і призначений для вимірювання температури в діапазоні від -20ºС до + 120ºС. Точність вимірювання складає
0.5ºС. Шина зв'язку: SMBus. Існують різні версії сенсора відрізняються напругою живлення (3 і 5 Вольт), кутом охоплення та ін. Ціна сенсора на eBay і в ін. Зарубіжних інтернет-магазинах становить 15-20 $.

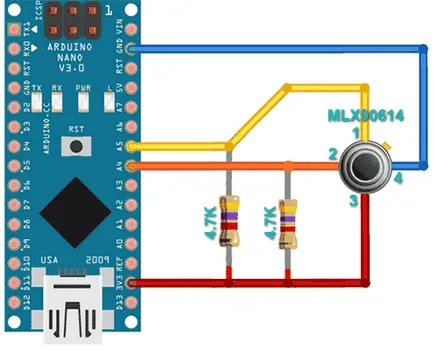

Схема підключення до Arduino дуже проста:
Розумні хлопці з bildr написали бібліотеку для підключення до Arduino, тим самим полегшивши завдання, за що їм велике спасибі.
Мною ж було просто зібрано невеликий пристрій в корпусі з виведенням інформації на LCD-дисплей від Nokia 5110.
Висновки MLX90614 сенсора і підтягує резистори 4.7 кОм були акуратно покладені в термоусадочну трубку.
Плата Arduino була запитана від двох Li-Ion акумуляторів 3.7В. І датчик і LCD живляться напругою 3.3В, яке береться з плати Arduino.
Nokia 5110 підключається так:
- pin 7 - Serial clock out (SCLK)
- pin 6 - Serial data out (DIN)
- pin 5 - Data / Command select (D / C)
- pin 4 - LCD chip select (CS)
- pin 3 - LCD reset (RST)
При підключенні дисплея до інших пінам, необхідно змінити номери висновків у функції ініціалізації LCD.

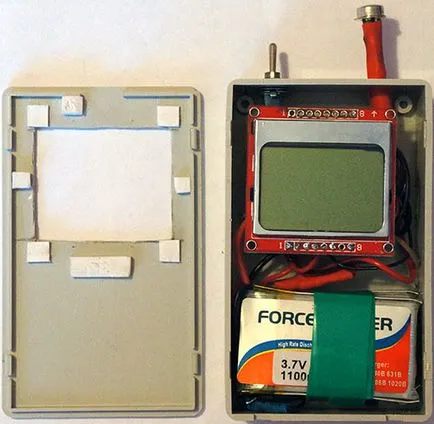

Був доданий тумблер живлення і все було укомплектовано в корпус, який у мене залишився від попереднього проекту.
