Ік підсвічування своїми руками, радіолюбительські схеми
Основу схеми складає генератор імпульсів, зібраний на широко поширеному інтегральному таймері NE555 (рис.1). Частота генератора повинна перебувати в інтервалі від 11 до 15 кГц. При зазначених на схемі номіналах частотозадающих елементів (R1, R2, С1) вона становить трохи більше 13300 Гц. З виходу генератора через резистор R3 імпульси надходять на вхід складеного транзистора VT1-VT2, навантаженням якого є 28 паралельно з'єднаних ІК-світлодіодів TSAL5100, об'єднаних в випромінювач.
Завдяки застосуванню генератора світлодіоди в ІК підсвічування працюють в імпульсному режимі, що дозволяє домогтися збільшення потужності, що віддається в 2 рази в порівнянні з харчуванням постійним струмом. Потужність ІК підсвічування становить 6,5 Вт, споживаний струм - 1,5 А при напрузі живлення 6,3 В.
Транзистори VT1 і VT2 слід встановити на радіатори з алюмінію розмірами 50x40x2 мм. Резистори R4 і R5 повинні мати допустиму потужність не менше 15 Вт (краще встановити 20-ватні - для підвищення надійності та зменшення нагрівання).

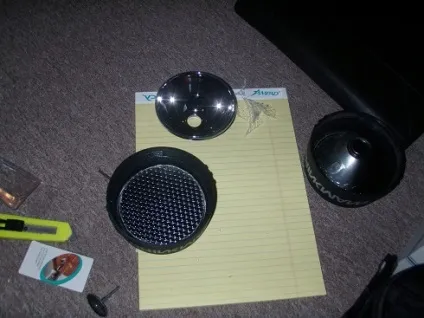

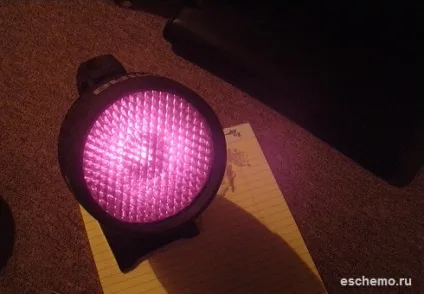

Випромінювач виготовляється з будь-якого старого світлодіодного ліхтарика з 28 світлодіодами. Тут важливий тільки сам відбивач з переднім склом. Для виготовлення ІЧ-випромінювача Випаюємо все старі світлодіоди і на їх місце упаюємо TSAL5100. Після цього встановлюємо на місце переднє скло і відбивач. Переднє скло потрібно встановити обов'язково. Воно захищає випромінювач від попадання вологи і виконує роль розсіювача. Так як світлодіоди мають малий кут випромінювання, то при відсутності скла на зображенні чітко помітні темні і світлі плями.
Після цього з боку пайки плата герметизується шаром клею "Момент", епоксидної смоли або розчиненого в діхлоретане полістиролу.
А немає такого підсвічування, щоб я бачив, а інші - ні (я бачу ближній ІЧ)?
Особисто я не бачу 940нм ІК промені, а саме такий діапазон у TSAL5100. Квантовий Механік повідомимо мутант :)
Саме випромінювання не видно, видно тільки світіння кристала. Це теплове світіння (нагрів) + переломлення всередині оптики світлодіодів. В принципі з цим можна спробувати боротися, якщо додати замість скла ІК світлофільтр, який відсіче видиму область ІК.
Видимій області ІК не існує. Там більш складний механізм фізіологічної сприйняття, який до кінця ще не вивчений. Практично всі пропоновані зараз ІК-освітлювачі, навіть діапазону 940нм, видно оком зблизька після адаптації зору до повної темряви (тёмновішнёвое слабке світіння). Рідкісним винятком є світлодіодна лампа IRL-940P, яку дійсно не видно в темряві. Ця біла лампа замаскована під звичайну освітлювальну типу колби. Те, що вона незвичайна, помітно тільки збоку (радіатори). Потужності вистачає, щоб освітити невелику кімнату. Світить до 4м під широким кутом при чутливості ч / б камери 0,1 люкс. Можна звичайно в звичайну люстру ввернути або світильник, в якому є ще і звичайні освітлювальні лампи, але харчування до патрона все одно треба підводити 12в. Якщо світильник закритого типу, то треба дивитися, наскільки гасить випромінювання захисне скло.
На жаль чи то виробництво цих чудо-ламп припинено, то чи ізгатавлівают тепер тільки на замовлення. Ціна в середньому близько 70 $. Дістати поки ще можна, але важко.
У нас завжди так - виробництво хороших речей згортають, зате прожекторами задовбали, які замаскувати неможливо.
Труднощі нормування ІК-підсвічування, недостатність вказуються характеристик, а також часті випадки невідповідності реальних характеристик заявленим привели до великого поширення експериментального методу підбору ІК-освітлювачів в реальних умовах безпосередньо на об'єкті монтажу. Відсутність даних про потужності випромінювання не дозволяє визначити щільність потужності на об'єкті.
