Ік камера своїми руками
Ваша домашня інфрачервона фотокамера буде свого роду маяком, провідним вас у темряві. Але перш її, звичайно, необхідно зібрати. Якщо під час пізньої прогулянки лісом перед вами промайне в сутінках снігова людина, або якщо ви підете на надсекретну нічну шпигунську місію в кімнату батьків, цей ІК фотоапарат дозволить зробити знімки відмінної якості навіть при майже повній відсутності світла.
Зберемо матеріали.
Вам знадобляться:
- Цифровий фотоапарат - Olympus® FE-47 14MP (або подібний);
- Потужні інфрачервоні світлодіоди - 36 шт .;
- Вуглецеві резистори 220 Ом, 0,25 Вт 5%;
- Макетна плата на 371 отвір;
- Ізольований роз'єм для батарейок 9 В типу «Крона»;
- Сам девятівольтовой акумулятор;
- Корпус з розмірами приблизно 10х5х2,5 см;
- Болт 1 / 4-20x1 / 2 ", гайка і шайба;
- Світлофільтр кольору Congo Blue (Конго Синій).
Обережно зніміть повністю корпус з камери. Відкладіть усі гвинти в сторону, де вони точно не загубляться. Я настійно рекомендую підписувати їх так, щоб напевно знати, куди їх треба буде вкрутити назад.

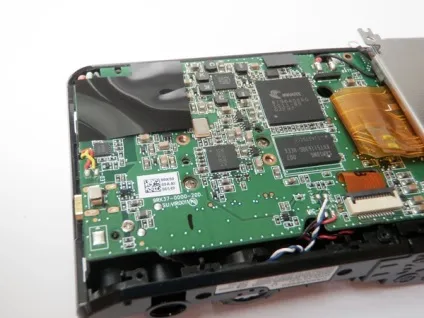

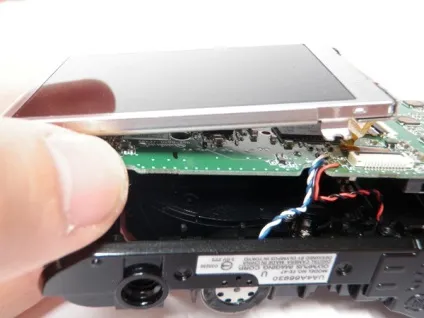

Продовжуйте розбирання, знімаючи дисплей і основну плату, щоб звільнити CCD-матрицю і зворотний бік оптики фотокамери.
Зніміть ІК фільтр, розташований між лінзою і ССD матрицею. Цей етап може відрізнятися у різних моделей фотоапаратів. Для власників деяких з них, він стане основним випробуванням на міцність нервів, але для даної моделі весь питання вирішилося простим струшуванням камери.
Тепер виріжте з світлофільтру від шести до восьми фрагментів квадратної форми такого ж розміру, що і ваш інфрачервоний фільтр.
Складіть їх стопкою і вставте їх в камеру замість ІК фільтра. Зберіть камеру, надівши на неї корпус.
Увімкніть фотоапарат для тесту, щоб переконатися в тому, що він працює. Все повинно бути видно на дисплеї і відображатися в інфрачервоному спектрі.
Прийшов час для розмітки. На кришці вашого корпусу зробіть три рівновіддалених рядки з восьми відміток, що знаходяться на рівній відстані один від одного. Відстань між сусідніми відмітками має становити близько 0,5-0,6 см.
Просвердлите в зазначених місцях отвори свердлом діаметром 5-5,5 мм.
Просвердлимо ще один отвір. Переверніть корпус на його довгу сторону. Просвердлите стінку посередині її висоти в будь-якому місці.
Вставте болт 1 / 4-20x1 / 2 "зсередини корпусу в цей отвір. Закріпіть його гайкою з шайбою.
Користуючись гострими ножицями, відріжте приблизно по 0,5 см з кожної зі сторін вашої плати так, щоб у вас вийшла тонка довга смуга.

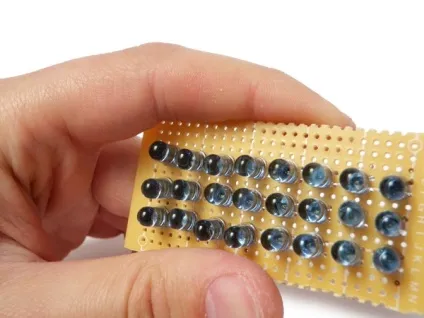

Розмістіть всі ваші світлодіоди на вашій платі таким чином, щоб аноди і катоди вишикувалися в ряд, а самі світлодіоди потрапляли у відповідні отвори, просвердлені в кришці.

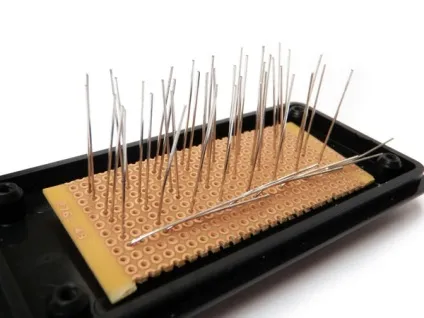

Коли ви розмістите їх все на платі, вставте світлодіоди в отвори кришки зсередини. Переверніть всю конструкцію.
Зігніть першу доріжку світлодіодних ніжок в будь-якому напрямку і спаяти їх разом в одну лінію.

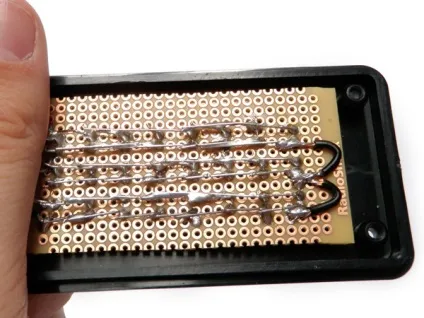

Повторіть це з усіма іншими доріжками контактів. Чорним проводом з'єднайте разом всі три доріжки анодів.

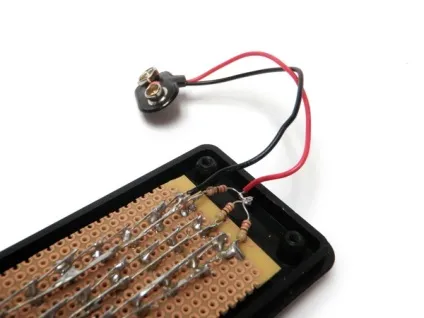

Припаяйте резистори 220 Ом до кожного з трьох рядів катодів. З'єднайте вільні контакти резисторів разом і припаяти їх до червоного проводу акумуляторного роз'єму. Припаяйте чорний провід від роз'єму до однієї з доріжок анодів.
Коли ви будете готові продовжити, підключіть батарею.
Помістіть батарею всередину корпусу і закрутіть кришку.
