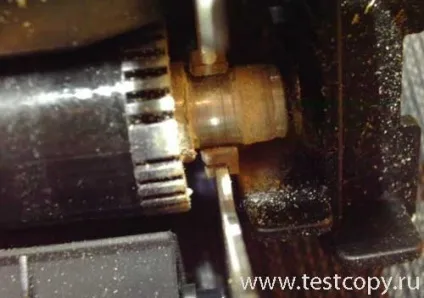

Ріс.№45 Неякісна заправка картриджа. Після установки фотобарабана в процесі заправки видавився штифт, за допомогою якого забезпечується "земляний" контакт на фотобарабан. Картридж EP-27.

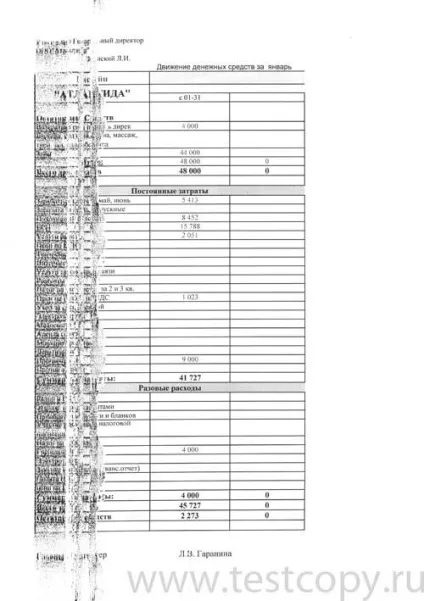

Ріс.№46 В даному випадку у виникненні дефекту винен ніж очищення фотобарабана (ракель). Кромка ножа очищення виконана з м'якого матеріалу і з часом "підсихає" (процес цей тривалий, але має місце бути.) І не може прати залишки тонера з фотобарабана.

Ріс.№48 Дефект-широка темна смуга зліва і ледь помітна праворуч на відбитку. При профілактиці принтера були рясно змащені підшипники (бушінгі) вала переносу. Масло з лівого і правого бушінг потрапило на губчастий вал переносу і призвело до такого дефекту. До картриджу даний дефект не має ніякого відношення.

Ріс.№49 Дефект принтера, а не картриджа. У вузлі принтера, фьюзер зносилися бушінгі гумового валу. Зображення двоїться і часто змащується з паперу. Принтера потрібно ремонт.

Ріс.№49.1 Ось гумового вала стирає бушінг приводячи відбиток до виду як на Ріс.№49.

Ріс.№49.2 На термопленке залишається тонер, через відсутність притиску він не переноситься на папір.

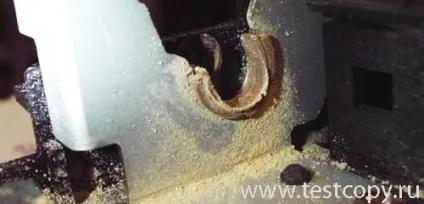

Ріс.№49.3 стертих бушінг, вид збоку Зверніть увагу на сіру пил від бушінг, часто її існування можна виявити навіть не розбираючи принтер, при уважному його огляді.

Ріс.№49.4 Зліва зношений бушінг, праворуч новий.

Ріс.№50 Досить таки екзотичний випадок. На вал переносу (ліву частину) принтера намоталася нитка. Як видно на зображенні перенесення тонера в лівій частині листа не повний.

Ріс.№51 Приклад несправного вала заряду в картриджі. Потрібна заміна зарядного вала. Обов'язково додайте відбиток до картриджа, інакше ви ризикуєте отримати після заправки картридж з тим же дефектом.

Ріс.№52 Ще один приклад несправного вала заряду в картриджі. Потрібна заміна зарядного вала. Обов'язково додайте відбиток до картриджа, інакше ви ризикуєте отримати після заправки картридж з тим же дефектом.

Ріс.№53 Ще один приклад несправного вала заряду в картриджі. Потрібна заміна зарядного вала. Обов'язково додайте відбиток до картриджа, інакше ви ризикуєте отримати після заправки картридж з тим же дефектом. Все рисочки, ризики і штрихи дає пошкоджений вал заряду картриджа.

Ріс.№53.1 Теж несправний вал заряду в картриджі.

Ріс.№53.2. Навіть незначна бруд на валі заряду може дати дефект на відбитку.

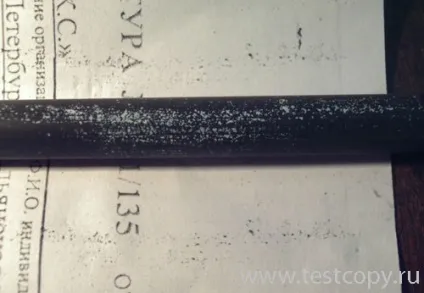

Ріс.№53.3. При заміні фотобарабана, новий фотобарабан присипають тальком для змащення і якщо тальк потрапляє на вал заряду, то на відбитку з'являються дефекти в місцях налипання тальку. Ще раз повторюся, що вал заряду повинен бути чистий.

Ріс.№53.4. Ще один приклад попадання тальку на вал заряду картриджа. Даний дефект забирається чищенням вала заряду. тільки без застосування агресивних рідин.

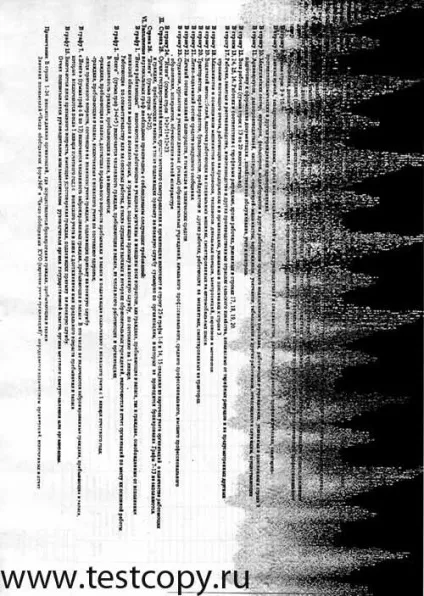

Ріс.№54 Даний дефект відбитка (розмазування тексту по ходу руху відбитка) викликаний висиханням мастила під термоплівкою принтера і до картриджа не має ніякого відношення. Принтер потребує ТЕРМІНОВОМУ ремонті.

Якщо не припинити друк, то при такій несправності, шестерні принтера дуже швидко зношуються:

Ріс.№54.1. Повний знос шестерні маятникового вузла принтера HP 4350. Вузол підлягає заміні.

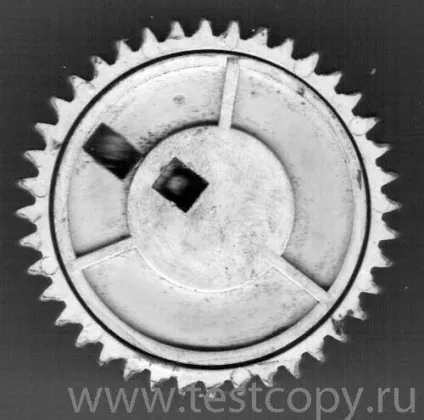

Ріс.№51.2. Знос шестерні приводу гумового валу. Шестерня підлягає заміні. Що б замінити маятниковий вузол принтер необхідно розібрати до такого стану:

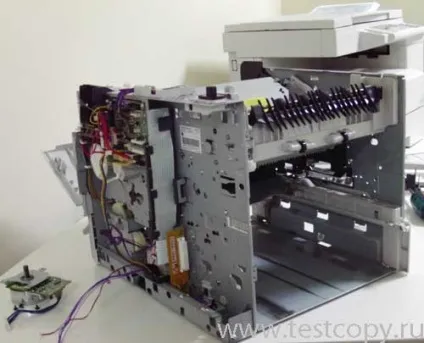

Ріс.№53.3. Заміна маятникового механізму принтера. Як видно, краще вчасно зупинити друк і викликати сервіс тільки для невеликого, що не дорогого ремонту і, головне, швидкого ремонту.

Ріс.№55 Чергова екзотична несправність. Несправність дуже схожа на сторонній предмет в лазер-сканері (тим більше що в МФУ були виявлені живі таргани), але її давала потрапила під гальмівну площадку скріпка. При русі листа скріпка стосувалася одним кінцем паперу, іншим шасі апарату і в цьому місці тонер не завдавати на фотобарабан. МФУ вимагає профілактики.

Ріс.№56 При друку на чернетках будьте готові до серйозних витрат на витратні матеріали. Справа на відбитку пошкодження дорогого фотобарабана (ціна якого близько 10 000 руб.) Від степлерних скріпок. Як то кажуть "скупий платить двічі". Зверніть увагу, що сам принтер коштує близько 25 000 руб.

Ріс.№57 З термоплівки, яка встановлена ​​в принтері справа стерлося тефлонове покриття. Принтер потребує ремонту.

Ріс.№57.1 Те ж, що і Ріс.№57 - пошкодження термоплівки, але більш сильне-відсутня частина термоплівки зліва. Принтер потребує ремонту.

Якщо продовжувати друк на принтері з такою несправністю, то можливо пошкодження вузла фьюзера (ложа нагрівача) і гумового (притискного) вала.

Ріс.№57.2 Через порваній термопленке накопичився, закоксовавшіеся тонер може пошкодити гумовий притискної вал фьюзера.

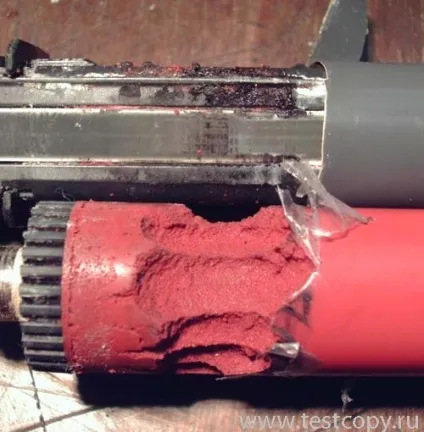

Ріс.№57.3. При подальшій друку з порваній термоплівкою відбувається пошкодження гумового валу.

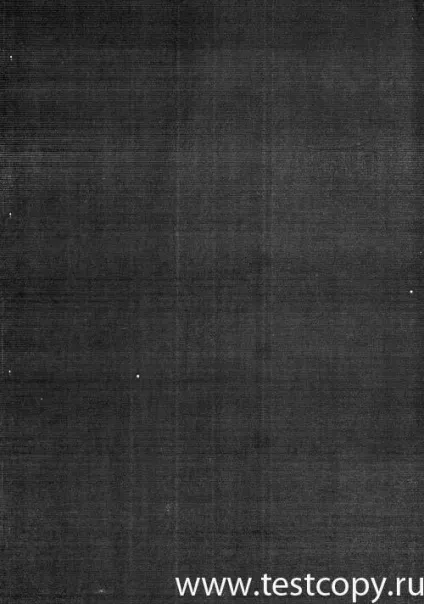

Ріс.№58 Чорний лист. Виходить якщо при заправці картриджа забули поставити назад вал заряду або пошкоджені контакти на цей вал. Якщо і на іншому картриджі така друк, то несправний принтер. Якщо на чорному аркуші присутні білі поля, то несправний так само принтер.

Ріс.№59. Якщо після заправки кольорових картриджів з'явився фон, смуги, то, можливо, була порушена технологія заправки картриджа. В даному випадку потрібно змінити зазор дозуючого леза в картриджі. Швидше і якісніше це можна зробити, коли доступний принтер для перевірки.

Ріс.№60. Приклад відбитку після неякісної заправки. Через порушення технології заправки виявилася зірвана шестерня фотобарабана. Картриджа потрібне відновлення.

Ріс.№61. Ще один приклад неякісної заправкі- при заправки просто був засипаний тонер без очищення бункера для відпрацьованого тонера. Потрібно перезаправка картриджа.

Ріс.№62. Відбиток при запиленому лазер-сканері принтера. В даному прикладі частково відсутня червоний колір. Принтера потрібно профілактика.

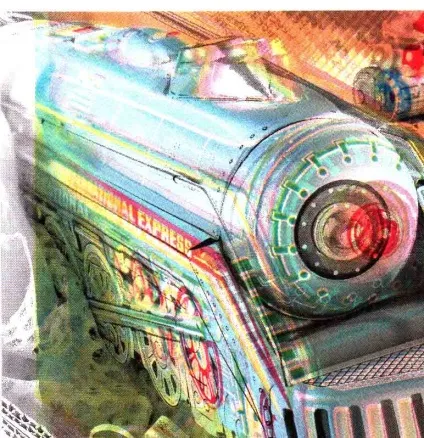

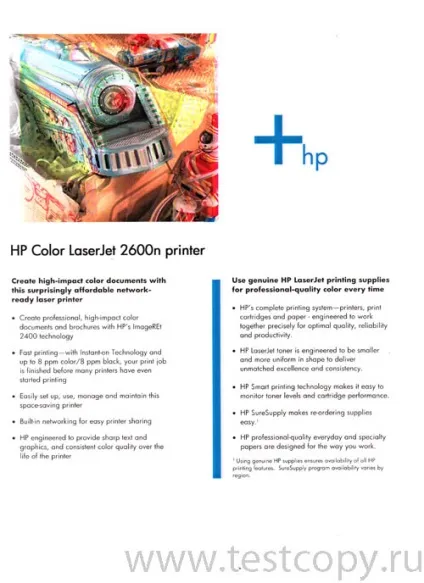

Ріс.№63. Зсув кольорів при друку, принтер HP 2600. Такий дефект буває при використанні неоригінальних картриджів HP. Якщо не допомагає калібрування принтера (проводити необхідно кілька разів), то картриджі треба замінити на оригінальні або заправлені, але якісно і з якісними чіпами.

Ріс.№64. Збільшений фрагмент Ріс.№63. Чітко помітно зміщення кольорів. В даному випадку так поводилися контрафактні картриджі.

Дуже важливо при заправці картриджа очищати магнітний вал, навіть невеликий чужорідний предмет на магнітному валу може дати дефект на відбитку. Звичайно це прописні істини, але все ж про них необхідно пам'ятати. На зображенні нижче наведено відбиток якраз з таким дефектом-потрапляння на магнітний вал стороннього предмета.

Ріс.№65. Дефект на відбитку викликаний попаданням стороннього предмета на магнітний вал картриджа, або не була проведена очистка магнітного вала при заправці.

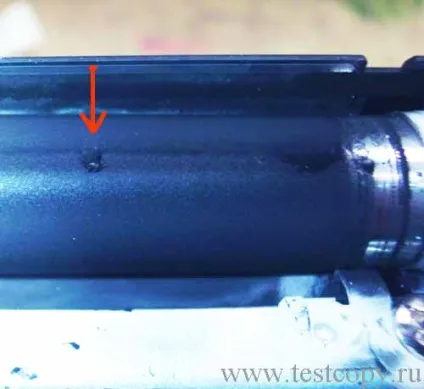

Ріс.№66. На фотобарабані в цьому випадку з'являється "слід" від тонера.

Ріс.№67. Ось через таке предмета, який потрапив на магнітний вал (діаметром менше міліметра) і виникла ця смуга.
